2.1 Bremsbügel und Handgriff
Der Handgriff (Abbildung 2-1/2) erleichtert das Auf- und Absteigen des Patienten.
Durch Betätigung des Bremsbügels (Abbildung 2-1/3) mit dem Fuß werden die
Bremsen der Tischplatte (Abbildung 2-1/1) gelöst, wobei die Tischplatte schwimmend
von Hand verschoben werden kann.
Die Tischplattenverschiebung beträgt von der Mittenstellung aus in:
Querrichtung
Längsrichtung
Vor dem Auf- und Absteigen des Patienten die Tischplatte (Abbildung 2-1/1)
in die vordere Position bringen!
2
1
3
1. Tischplatte
2. Handgriff
3. Bremsbügel
2.2 Laufrastereinrichtung *
Die Kassettenlade (Abbildung 2-2/1) dient zur Aufnahme der Röntgenfilm-Kassetten.
Nach Herausziehen der Kassettenlade (Abbildung 2-2/1) am Griff (Abbildung 2-2/3)
aus der Laufrastereinrichtung bis zum Anschlag, kann die Kassette eingelegt
werden. Die Kassette wird durch die Klemmvorrichtung (Abbildung2-2/2)
festgeklemmt. Dabei wird die Kassette automatisch in Querrichtung zentriert. In
Längsrichtung kann die Kassette von Hand, durch Ausrichten nach den
Mittenmarkierungen oder durch Einstellen des Kassettenpositionierers (Abbildung 2-
2/4) auf die entsprechende Kassettengröße, in Position gebracht werden.
16/03/2015
PROGNOST FS, Gebrauchsanweisung
2
Bedienelemente und Anzeigen
± 150 mm
± 470 mm

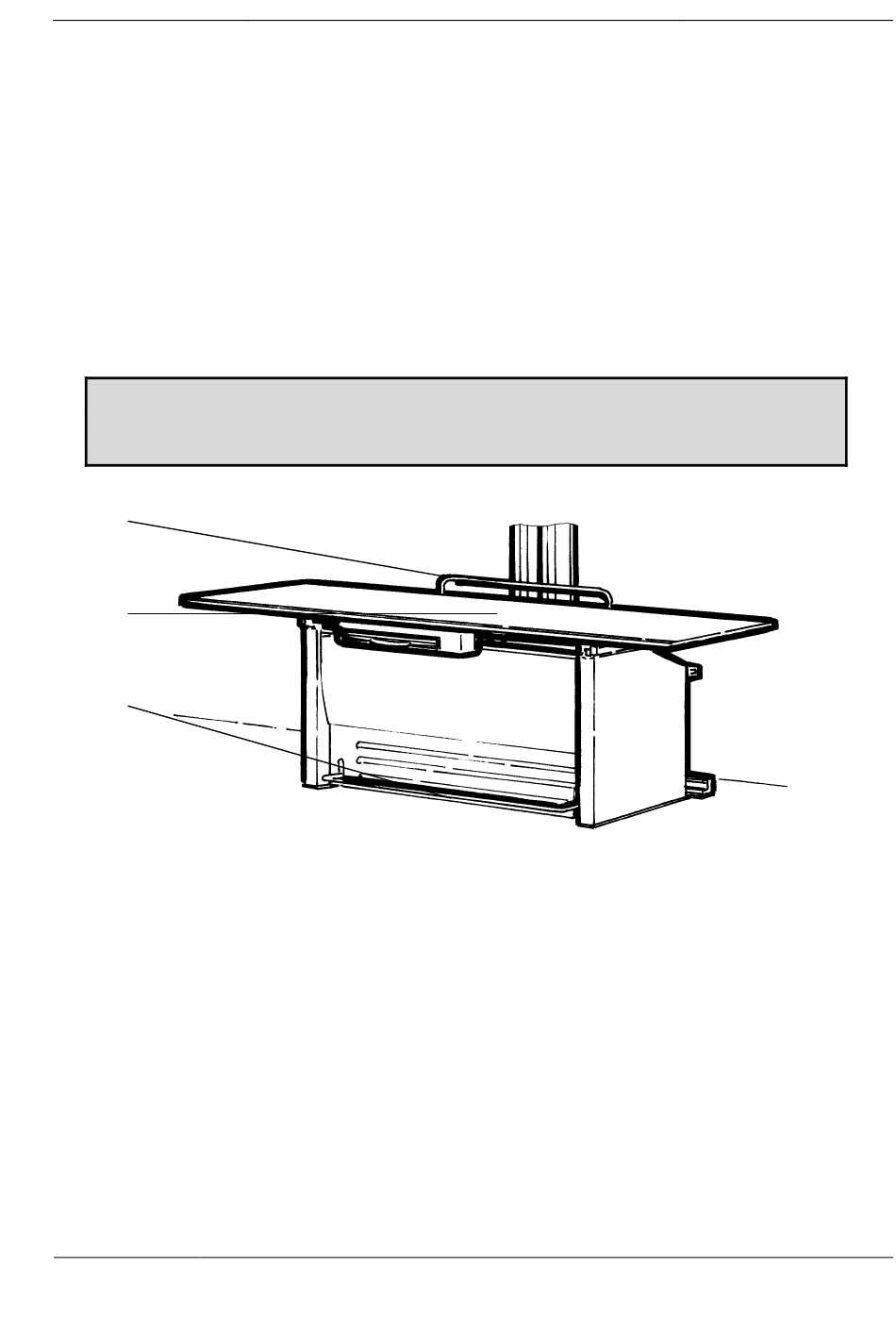

Abbildung 2-1 PROGNOST
PROTEC GmbH & Co.KG, In den Dorfwiesen 14,
71720 Oberstenfeld, Germany
Achtung:
5042-0-0001
2-1
