2.5 Kommandoarm
1. Winkelanzeige für die Einstellung der Röntgenstrahlereinheit.
2. Zentralbremse; bei Betätigung werden alle Bewegungen freigegeben.
3. Bremse für die Drehbewegung der Röntgenstrahlereinheit um die Tragarmachse.
4. Bremse für die Höhenverstellung der Röntgenstrahlereinheit.
5. Bremse für die Längsbewegung des Säulenstatives.
6. Röntgenstrahler Abdeckhaube
Die Bedienung erfolgt von der Vorderseite (Bedienungsseite) des Säulenstatives.
Bei umfassten Handgriffen lässt sich, durch Daumendruck auf die Tasten des
Kommandoarmes, die elektromagnetische Arretierung einer oder mehrerer
Bewegungen aufheben, und die Röntgenstrahlereinheit kann in die gewünschte
Position gebracht werden.
1
5
3
2-4
PROGNOST FS, Gebrauchsanweisung
2

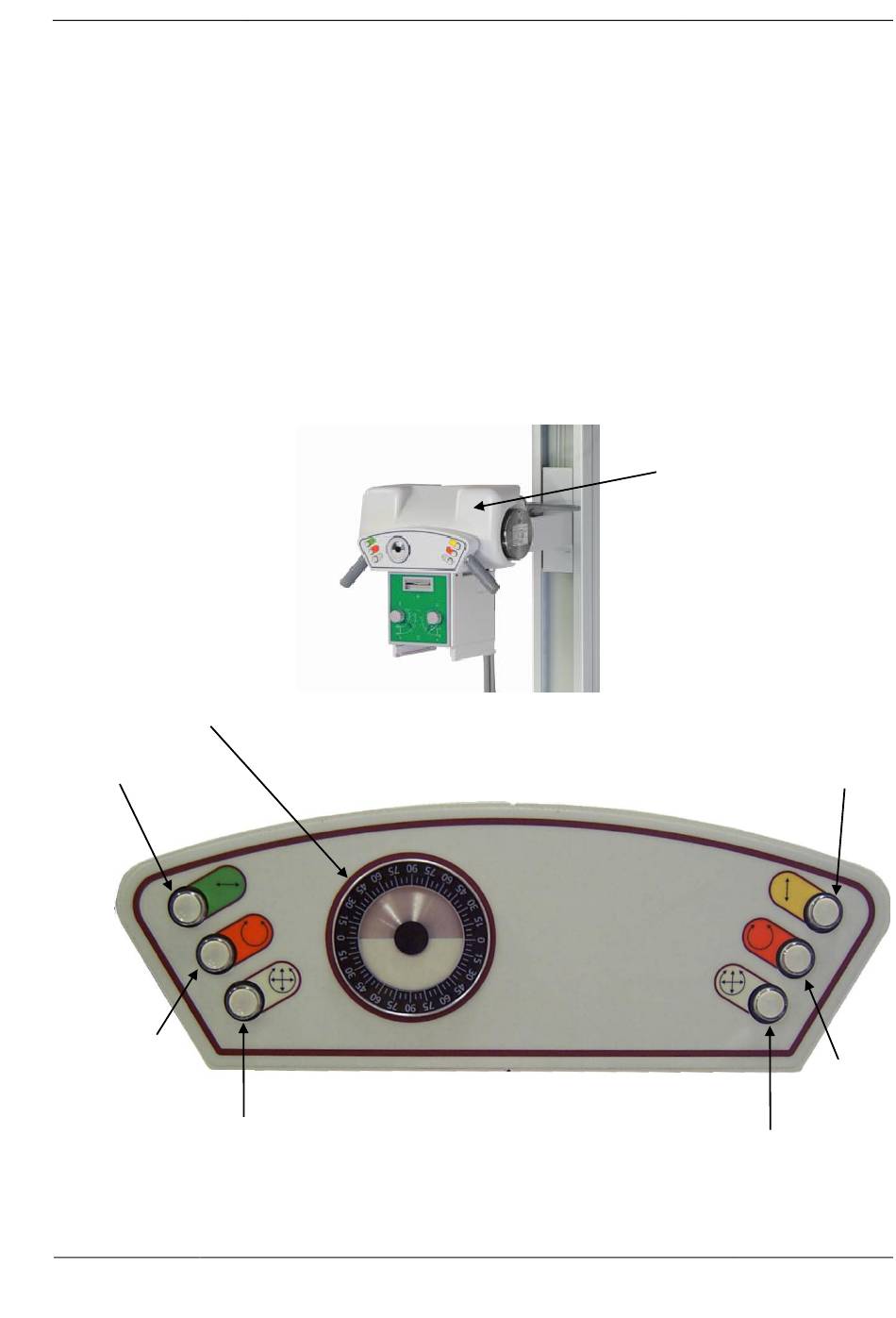

Abbildung 2-4 Kommandoarm
