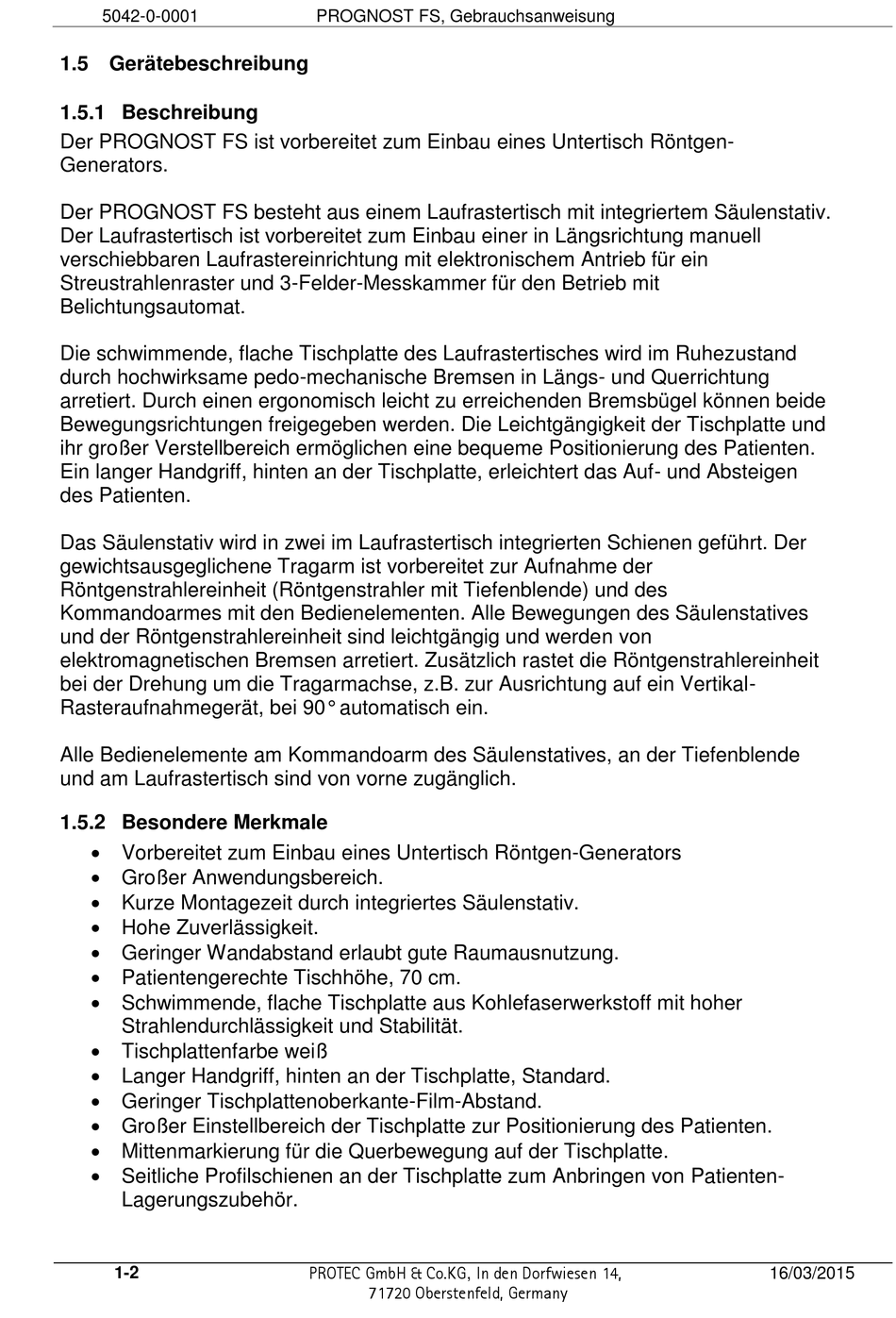

1.5 Gerätebeschreibung

1.5.1 Beschreibung

Der PROGNOST FS ist vorbereitet zum Einbau eines Untertisch Röntgen-
Generators.
Der PROGNOST FS besteht aus einem Laufrastertisch mit integriertem Säulenstativ.
Der Laufrastertisch ist vorbereitet zum Einbau einer in Längsrichtung manuell
verschiebbaren Laufrastereinrichtung mit elektronischem Antrieb für ein
Streustrahlenraster und 3-Felder-Messkammer für den Betrieb mit
Belichtungsautomat.
Die schwimmende, flache Tischplatte des Laufrastertisches wird im Ruhezustand
durch hochwirksame pedo-mechanische Bremsen in Längs- und Querrichtung
arretiert. Durch einen ergonomisch leicht zu erreichenden Bremsbügel können beide
Bewegungsrichtungen freigegeben werden. Die Leichtgängigkeit der Tischplatte und
ihr großer Verstellbereich ermöglichen eine bequeme Positionierung des Patienten.
Ein langer Handgriff, hinten an der Tischplatte, erleichtert das Auf- und Absteigen
des Patienten.
Das Säulenstativ wird in zwei im Laufrastertisch integrierten Schienen geführt. Der
gewichtsausgeglichene Tragarm ist vorbereitet zur Aufnahme der
Röntgenstrahlereinheit (Röntgenstrahler mit Tiefenblende) und des
Kommandoarmes mit den Bedienelementen. Alle Bewegungen des Säulenstatives
und der Röntgenstrahlereinheit sind leichtgängig und werden von
elektromagnetischen Bremsen arretiert. Zusätzlich rastet die Röntgenstrahlereinheit
bei der Drehung um die Tragarmachse, z.B. zur Ausrichtung auf ein Vertikal-
Rasteraufnahmegerät, bei 90° automatisch ein.
Alle Bedienelemente am Kommandoarm des Säulenstatives, an der Tiefenblende
und am Laufrastertisch sind von vorne zugänglich.

1.5.2 Besondere Merkmale

 Vorbereitet zum Einbau eines Untertisch Röntgen-Generators
 Großer Anwendungsbereich.
 Kurze Montagezeit durch integriertes Säulenstativ.
 Hohe Zuverlässigkeit.
 Geringer Wandabstand erlaubt gute Raumausnutzung.
 Patientengerechte Tischhöhe, 70 cm.
 Schwimmende, flache Tischplatte aus Kohlefaserwerkstoff mit hoher
Strahlendurchlässigkeit und Stabilität.
 Tischplattenfarbe weiß
 Langer Handgriff, hinten an der Tischplatte, Standard.
 Geringer Tischplattenoberkante-Film-Abstand.
 Großer Einstellbereich der Tischplatte zur Positionierung des Patienten.
 Mittenmarkierung für die Querbewegung auf der Tischplatte.
 Seitliche Profilschienen an der Tischplatte zum Anbringen von Patienten-
Lagerungszubehör.
