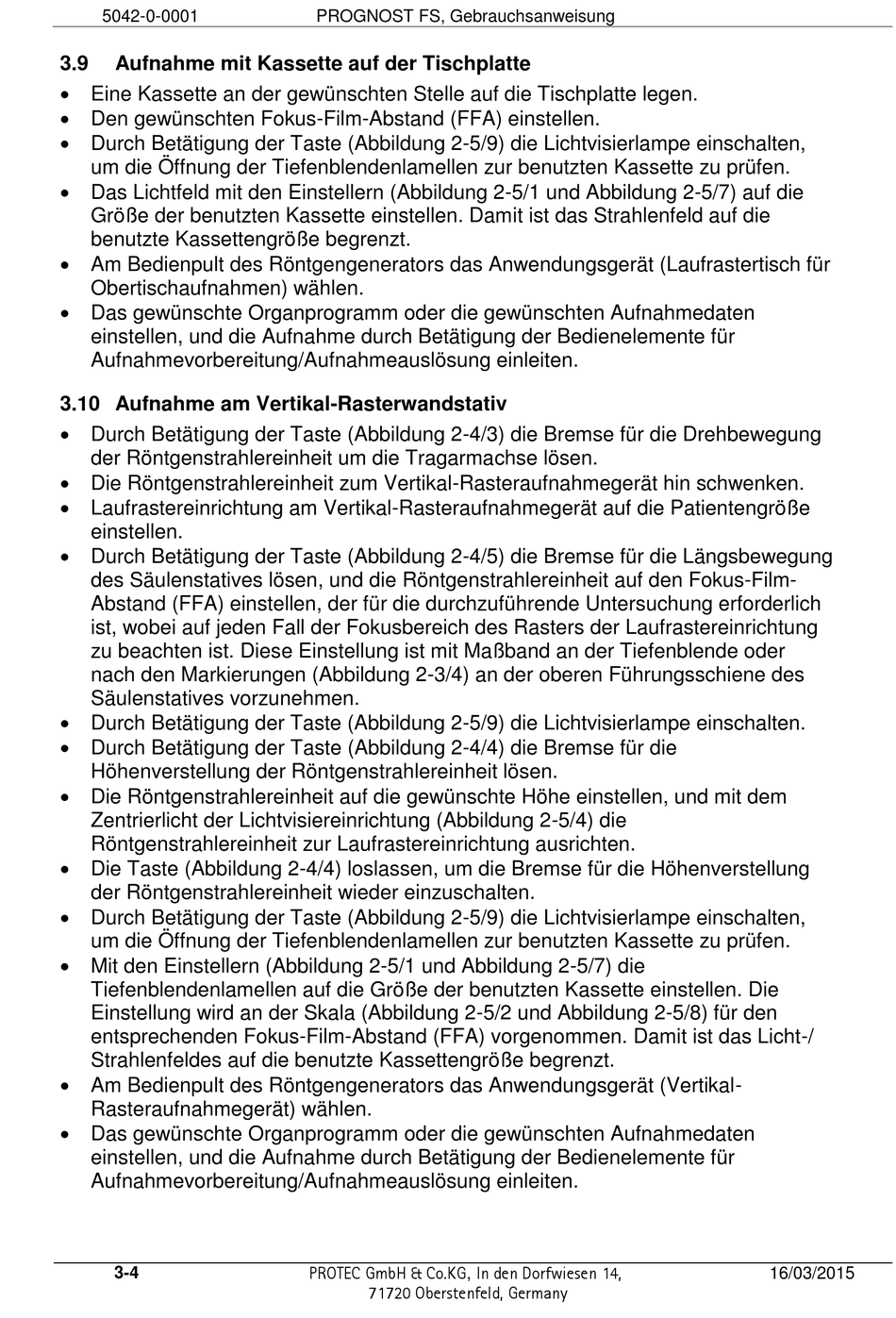

Aufnahme Mit Kassette Auf Der Tischplatte; Aufnahme Am Vertikal-Rasterwandstativ - Protec PROGNOST FS Gebrauchsanweisung

5042-0-0001
3.9

Aufnahme mit Kassette auf der Tischplatte

 Eine Kassette an der gewünschten Stelle auf die Tischplatte legen.
 Den gewünschten Fokus-Film-Abstand (FFA) einstellen.
 Durch Betätigung der Taste (Abbildung 2-5/9) die Lichtvisierlampe einschalten,
um die Öffnung der Tiefenblendenlamellen zur benutzten Kassette zu prüfen.
 Das Lichtfeld mit den Einstellern (Abbildung 2-5/1 und Abbildung 2-5/7) auf die
Größe der benutzten Kassette einstellen. Damit ist das Strahlenfeld auf die
benutzte Kassettengröße begrenzt.
 Am Bedienpult des Röntgengenerators das Anwendungsgerät (Laufrastertisch für
Obertischaufnahmen) wählen.
 Das gewünschte Organprogramm oder die gewünschten Aufnahmedaten
einstellen, und die Aufnahme durch Betätigung der Bedienelemente für
Aufnahmevorbereitung/Aufnahmeauslösung einleiten.

3.10 Aufnahme am Vertikal-Rasterwandstativ

 Durch Betätigung der Taste (Abbildung 2-4/3) die Bremse für die Drehbewegung
der Röntgenstrahlereinheit um die Tragarmachse lösen.
 Die Röntgenstrahlereinheit zum Vertikal-Rasteraufnahmegerät hin schwenken.
 Laufrastereinrichtung am Vertikal-Rasteraufnahmegerät auf die Patientengröße
einstellen.
 Durch Betätigung der Taste (Abbildung 2-4/5) die Bremse für die Längsbewegung
des Säulenstatives lösen, und die Röntgenstrahlereinheit auf den Fokus-Film-
Abstand (FFA) einstellen, der für die durchzuführende Untersuchung erforderlich
ist, wobei auf jeden Fall der Fokusbereich des Rasters der Laufrastereinrichtung
zu beachten ist. Diese Einstellung ist mit Maßband an der Tiefenblende oder
nach den Markierungen (Abbildung 2-3/4) an der oberen Führungsschiene des
Säulenstatives vorzunehmen.
 Durch Betätigung der Taste (Abbildung 2-5/9) die Lichtvisierlampe einschalten.
 Durch Betätigung der Taste (Abbildung 2-4/4) die Bremse für die
Höhenverstellung der Röntgenstrahlereinheit lösen.
 Die Röntgenstrahlereinheit auf die gewünschte Höhe einstellen, und mit dem
Zentrierlicht der Lichtvisiereinrichtung (Abbildung 2-5/4) die
Röntgenstrahlereinheit zur Laufrastereinrichtung ausrichten.
 Die Taste (Abbildung 2-4/4) loslassen, um die Bremse für die Höhenverstellung
der Röntgenstrahlereinheit wieder einzuschalten.
 Durch Betätigung der Taste (Abbildung 2-5/9) die Lichtvisierlampe einschalten,
um die Öffnung der Tiefenblendenlamellen zur benutzten Kassette zu prüfen.
 Mit den Einstellern (Abbildung 2-5/1 und Abbildung 2-5/7) die
Tiefenblendenlamellen auf die Größe der benutzten Kassette einstellen. Die
Einstellung wird an der Skala (Abbildung 2-5/2 und Abbildung 2-5/8) für den
entsprechenden Fokus-Film-Abstand (FFA) vorgenommen. Damit ist das Licht-/
Strahlenfeldes auf die benutzte Kassettengröße begrenzt.
 Am Bedienpult des Röntgengenerators das Anwendungsgerät (Vertikal-
Rasteraufnahmegerät) wählen.
 Das gewünschte Organprogramm oder die gewünschten Aufnahmedaten
einstellen, und die Aufnahme durch Betätigung der Bedienelemente für
Aufnahmevorbereitung/Aufnahmeauslösung einleiten.
