3.1
1. Schritt: Profilschiene und Baugruppen montieren
Reihenfolge bei der Montage
Von links nach rechts: Stromversorgung PS 307 - CPU 317-2 PN/DP.
Eine Übersicht über den Gesamtaufbau zeigt Ihnen das Übersichtsbild.

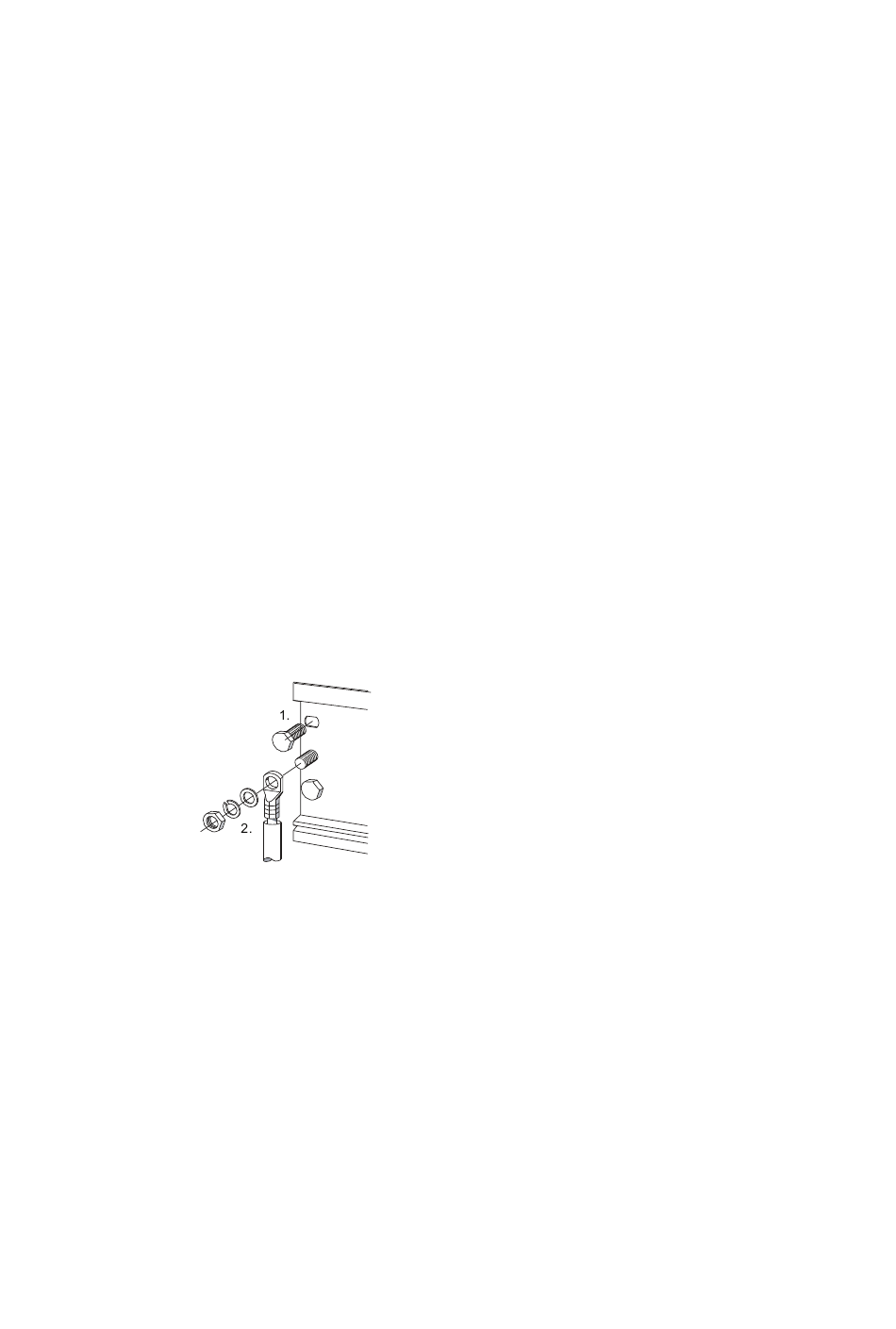

Profilschiene montieren und erden
1. Verschrauben Sie die Profilschiene mit dem Untergrund (Schraubengröße: M6).
2. Verbinden Sie die Profilschiene mit dem Schutzleiter. Zu diesem Zweck ist auf der
CPU 314C-2 PN/DP, 315-2 PN/DP, 317-2 PN/DP, 319-3 PN/DP: Projektierung der PROFINET-Schnittstelle
Getting Started, 08/2011, A5E00268307-04
Achten Sie darauf, dass mindestens 40 mm Raum oberhalb und unterhalb der
Profilschiene bleiben.
Wenn der Untergrund eine geerdete Metallplatte oder ein geerdetes Gerätetragblech ist,
achten Sie auf eine niederohmige Verbindung zwischen Profilschiene und Untergrund.
Profilschiene eine M6-Schutzleiterschraube vorhanden.
Vorgeschriebener Mindestquerschnitt der Leitung zum Schutzleiter: 10 mm
3
.
2
11
