Vorbereitung
①
②
③
④
⑤
⑥
⑦
⑧
⑨
⑩

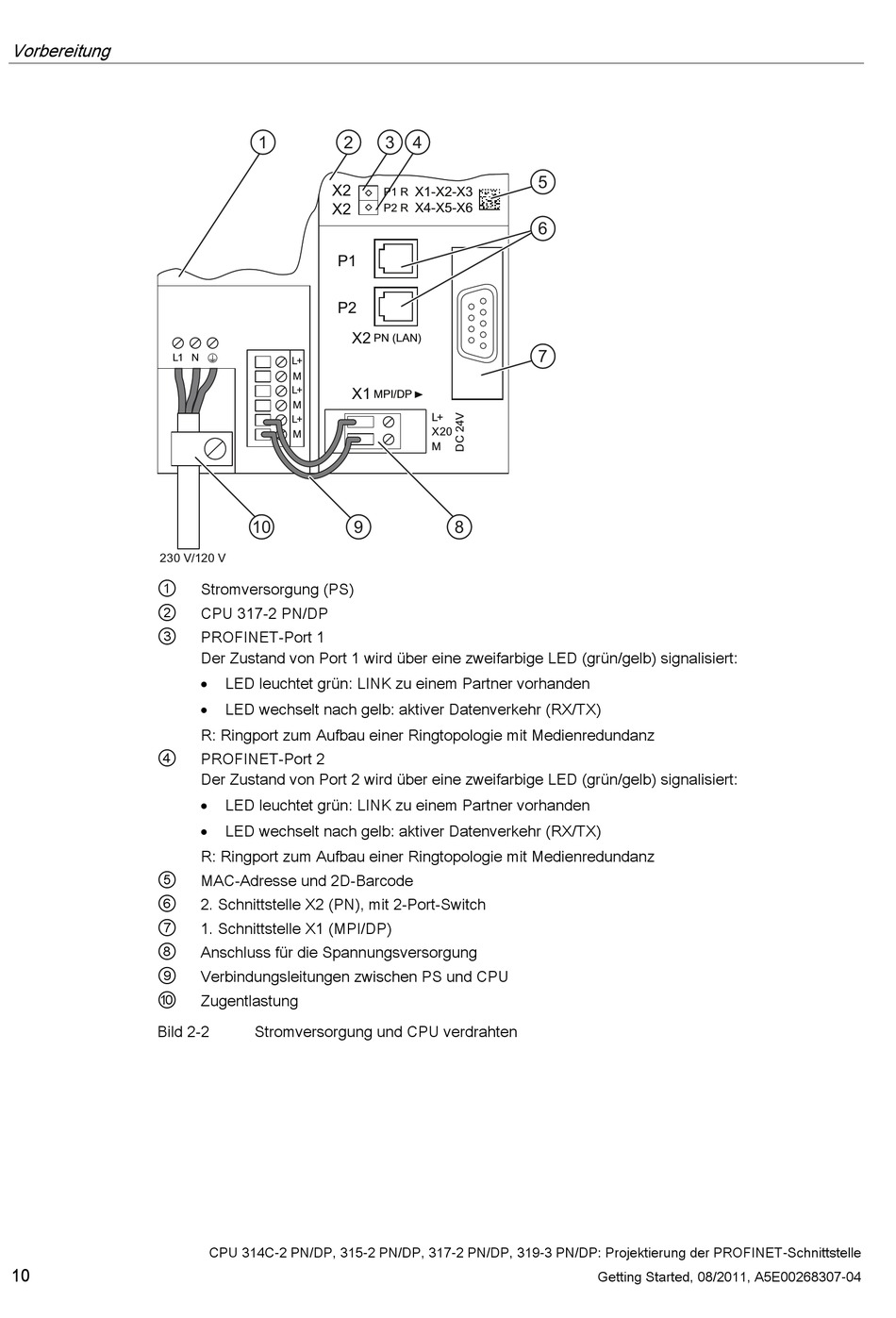

Bild 2-2
10
1
2
10
9
Stromversorgung (PS)
CPU 317-2 PN/DP
PROFINET-Port 1
Der Zustand von Port 1 wird über eine zweifarbige LED (grün/gelb) signalisiert:
LED leuchtet grün: LINK zu einem Partner vorhanden
LED wechselt nach gelb: aktiver Datenverkehr (RX/TX)
R: Ringport zum Aufbau einer Ringtopologie mit Medienredundanz
PROFINET-Port 2
Der Zustand von Port 2 wird über eine zweifarbige LED (grün/gelb) signalisiert:
LED leuchtet grün: LINK zu einem Partner vorhanden
LED wechselt nach gelb: aktiver Datenverkehr (RX/TX)
R: Ringport zum Aufbau einer Ringtopologie mit Medienredundanz
MAC-Adresse und 2D-Barcode
2. Schnittstelle X2 (PN), mit 2-Port-Switch
1. Schnittstelle X1 (MPI/DP)
Anschluss für die Spannungsversorgung
Verbindungsleitungen zwischen PS und CPU
Zugentlastung
Stromversorgung und CPU verdrahten
CPU 314C-2 PN/DP, 315-2 PN/DP, 317-2 PN/DP, 319-3 PN/DP: Projektierung der PROFINET-Schnittstelle
3 4
5
6
7
8
Getting Started, 08/2011, A5E00268307-04
