3.1 1. Schritt: Profilschiene und Baugruppen montieren

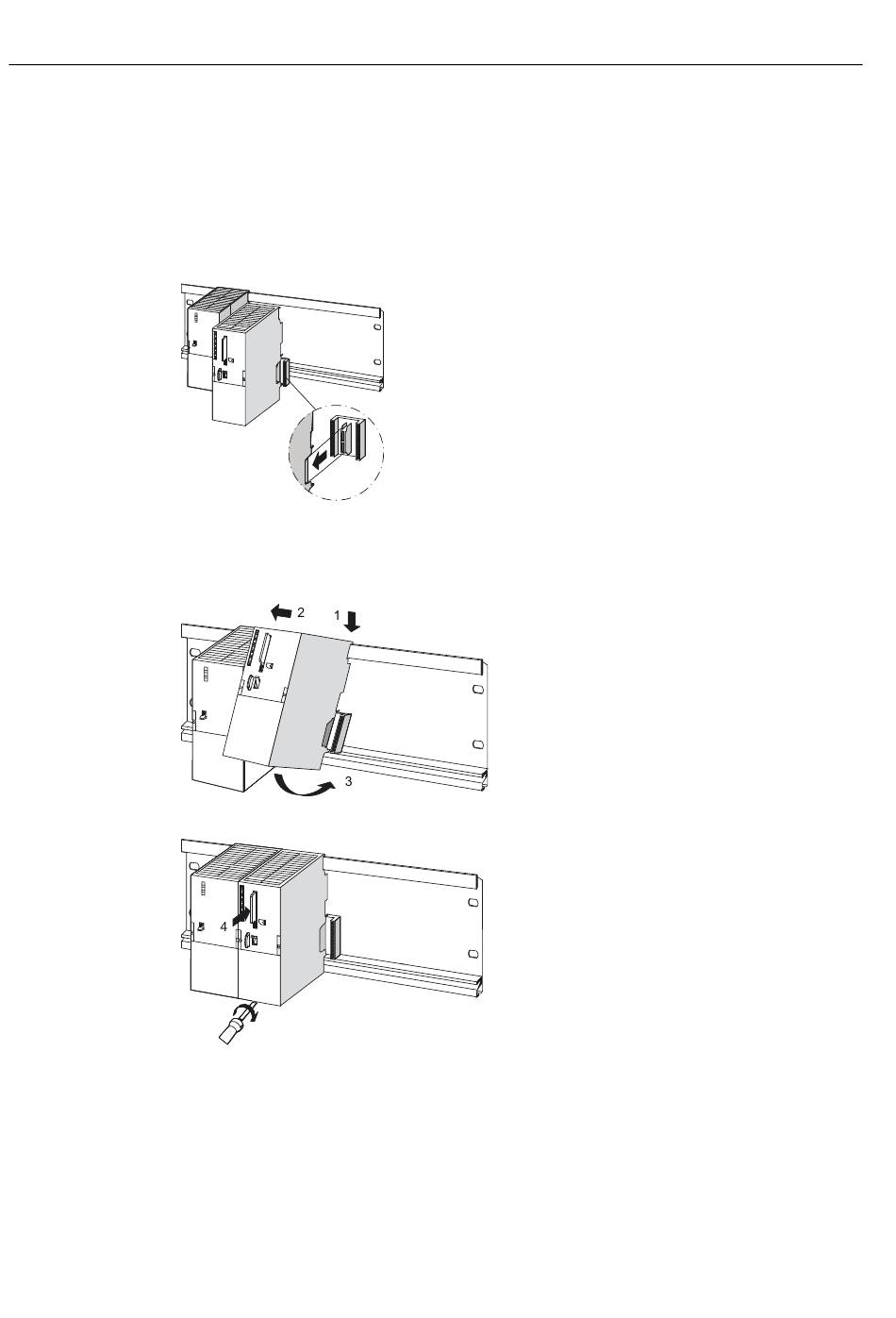

Baugruppen auf die Profilschiene montieren
1. Hängen Sie zunächst die Stromversorgung ein. Schieben Sie die Stromversorgung nach
2. Stellen Sie eine Verbindung zu den weiteren Baugruppen her, indem Sie an die CPU
3. Hängen Sie die CPU ein (1).
4. Schieben Sie die CPU bis an die linke Baugruppe (2).
5. Schwenken Sie die CPU erst jetzt nach unten (3).
6. Schrauben Sie die Baugruppen mit einem Drehmoment von 0,8 bis 1,1 Nm fest.
7. Stecken Sie eine SIMATIC Micro Memory Card in die CPU (4).
8. Rechst neben der CPU müssen Sie noch jeweils eine Digitaleingabe- und eine
12
links bis an die Erdungsschraube der Profilschiene. Schrauben Sie die Stromversorgung
fest.
einen Busverbinder stecken.
Löschen Sie eine SIMATIC Micro Memory Card mit unbekanntem Inhalt vor Verwendung
im Programmiergerät.
Digitalausgabebaugruppe montieren. Wiederholen Sie dazu sinngemäß die
Schritte 2 bis 6.
CPU 314C-2 PN/DP, 315-2 PN/DP, 317-2 PN/DP, 319-3 PN/DP: Projektierung der PROFINET-Schnittstelle
Getting Started, 08/2011, A5E00268307-04
