3.6 6. Schritt: CPU 317-2 PN/DP einfügen und IP-Adresse zuweisen

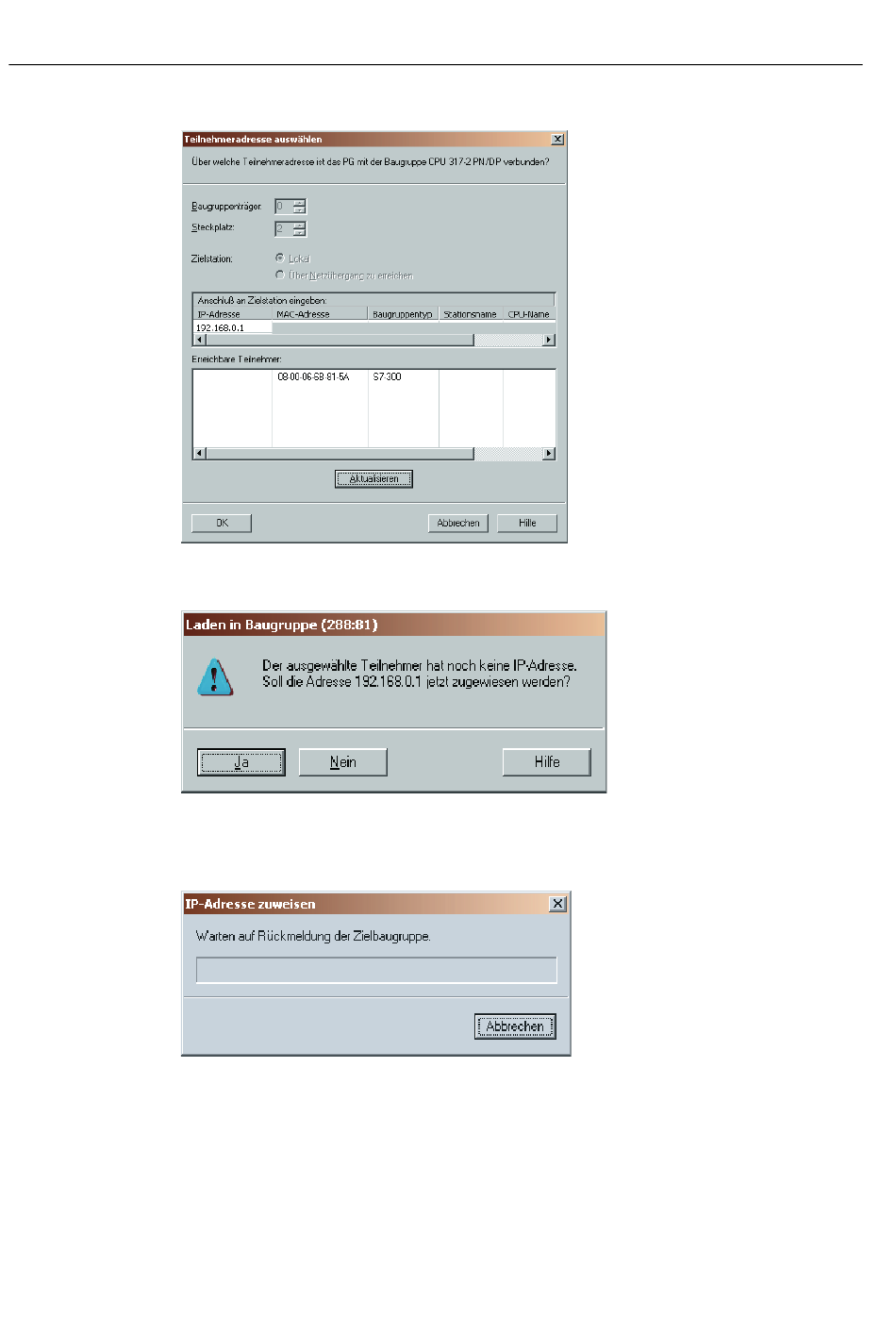

5. Markieren Sie die Zeile mit der MAC-Adresse der CPU. Betätigen Sie mit "OK".
6. Bestätigen Sie die Meldung mit "Ja".
7. Schließen Sie HW-Konfig über den Menübefehl "Station > Beenden".
20
Ergebnis: Das Meldefenster öffnet sich.
Ergebnis: IP-Adresse wird der CPU zugewiesen und die Konfiguration wird geladen.
Beantworten Sie die Frage nach dem Speichern mit "Ja".
Ergebnis: HW-Konfig wird geschlossen. Im SIMATIC Manager ist jetzt in der Station die
CPU sichtbar.
CPU 314C-2 PN/DP, 315-2 PN/DP, 317-2 PN/DP, 319-3 PN/DP: Projektierung der PROFINET-Schnittstelle
Getting Started, 08/2011, A5E00268307-04
