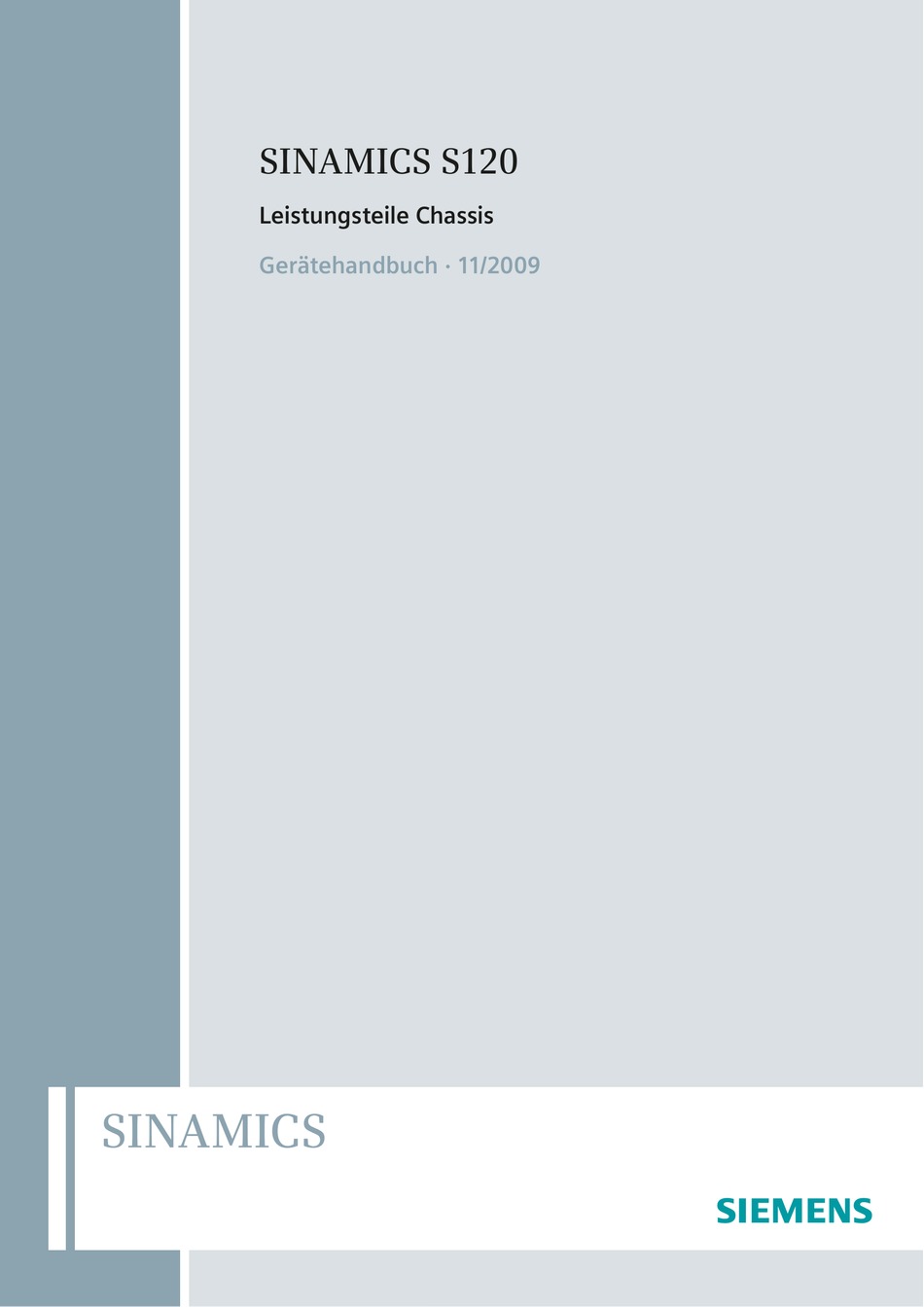

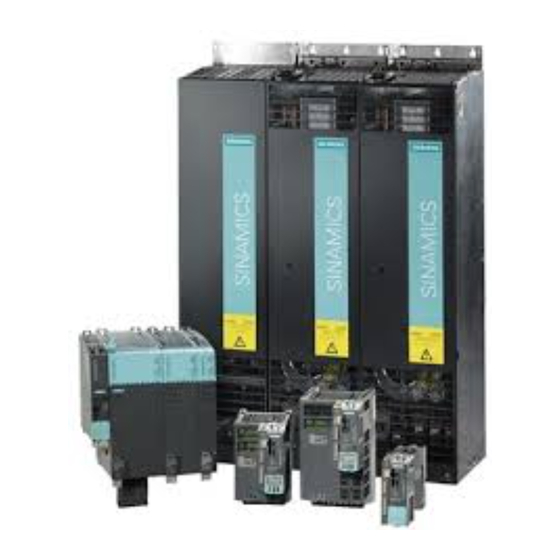

Seite 1 SINAMICS S120 Leistungsteile Chassis Gerätehandbuch · 11/2009 SINAMICS...
Seite 3: Sinamics
Vorwort Systemübersicht Netzseitige Leistungskomponenten SINAMICS Line Modules S120 Leistungsteile Chassis Motor Modules Zwischenkreiskomponenten Gerätehandbuch Motorseitige Leistungskomponenten Schaltschrankbau und EMV Wartung und Instandhaltung Abkürzungsverzeichnis (GH3), 11/2009 6SL3097-4AE00-0AP0...
Seite 4: Qualifiziertes Personal
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
Seite 5: Vorwort
● Dokumentation online Informationen zur DOConCD und direkten Zugriff auf die Druckschriften im DOConWeb. ● Dokumentation auf Basis der Siemens Inhalte individuell zusammenstellen mit dem My Documentation Manager (MDM), siehe http://www.siemens.com/mdm Der My Documentation Manager bietet Ihnen eine Reihe von Features zur Erstellung Ihrer eigenen Maschinendokumentation.
Seite 6 Zeitzone Europa / Afrika Telefon +49 (0) 180 5050 - 222 +49 (0) 180 5050 - 223 0,14 €/min aus dem deutschen Festnetz, Mobilfunk maximal 0,42 €/min Internet http://www.siemens.com/automation/support-request Zeitzone Amerika Telefon +1 423 262 2522 +1 423 262 2200 Internet techsupport.sea@siemens.com...
Seite 7 EG-Konformitätserklärungen Die EG-Konformitätserklärung zur EMV-Richtlinie und die EG-Konformitätserklärung zur Niederspannungs-Richtlinie finden / erhalten Sie bei der zuständigen Zweigniederlassung des Geschäftsgebiets I DT MC bzw. I DT LD der Siemens AG. EGB-Hinweise VORSICHT Elektrostatisch gefährdete Bauelemente (EGB) sind Einzelbauteile, integrierte Schaltungen oder Baugruppen, die durch elektrostatische Felder oder elektrostatische Entladungen beschädigt werden können.
Seite 8 Vorwort Sicherheitshinweise GEFAHR Nur entsprechend qualifiziertes Personal darf an den SINAMICS S-Geräten die Inbetriebsetzung durchführen. Dieses Personal muss die zum Produkt gehörende Technische Kundendokumentation berücksichtigen und die vorgegebenen Gefahr- und Warnhinweise kennen und beachten. Beim Betrieb elektrischer Geräte und Motoren stehen zwangsläufig die elektrischen Stromkreise unter gefährlicher Spannung.
Seite 9 Vorwort Hinweis SINAMICS-Geräte erfüllen in der Konfiguration, die in der zugehörenden EG- Konformitätserklärung zur EMV angegeben sind, und bei Beachtung der EMV- Aufbaurichtlinie, Bestell-Nr. 6FC5297-0AD30-0*P2, die EMV-Richtlinie 89/336/EWG bzw. 2004/108/EG. (*A: Deutsch; *B: Englisch) ACHTUNG Bei Aufbau eines UL-approbierten Systems dürfen nur 60/75°C Kupferleitungen eingesetzt werden.
Seite 10 Vorwort Restrisiken von Power Drive Systems Der Maschinenhersteller/Anlagenbetreiber muss bei der gemäß EG-Maschinenrichtlinie durchzuführenden Beurteilung des Risikos seiner Maschine/Anlage folgende von den Komponenten für Steuerung und Antrieb eines Power Drive Systems (PDS) ausgehenden Restrisiken berücksichtigen. 1. Ungewollte Bewegungen angetriebener Maschinenteile bei Inbetriebnahme, Betrieb, Instandhaltung und Reparatur z.
Seite 11 Vorwort WARNUNG Elektromagnetische Felder "Elektrosmog" Elektromagnetische Felder werden beim Betrieb von Anlagen der elektrischen Energietechnik, z. B. Transformatoren, Umrichter, Motoren usw. erzeugt. Durch elektromagnetische Felder können elektronische Geräte gestört werden. Das kann zu Fehlfunktionen in diesen Geräten führen. So können beispielsweise Herzschrittmacher in ihrer Funktion beeinträchtigt werden, was zu gesundheitlichen Schäden bis hin zum Tod führen kann.
Seite 12 Vorwort Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 13: Inhaltsverzeichnis
Prinzipieller Aufbau eines Antriebssystems mit SINAMICS S120 ..........34 1.6.1 Aufbau eines Antriebssystemes mit SINAMICS S120 und geregelter Einspeisung....34 1.6.2 Aufbau eines Antriebssystemes mit SINAMICS S120 und ungeregelter Ein/Rückspeisung ..35 1.6.3 Aufbau eines Antriebssystemes mit SINAMICS S120 und ungeregelter Einspeisung....36 Netzseitige Leistungskomponenten ......................37 Allgemeines..........................37...
Seite 14 Inhaltsverzeichnis Line Modules ............................73 Einleitung............................. 73 Basic Line Modules ........................74 3.2.1 Beschreibung ..........................74 3.2.2 Sicherheitshinweise ........................76 3.2.3 Schnittstellenbeschreibung ......................77 3.2.3.1 Übersicht ............................. 77 3.2.3.2 Anschlussbeispiel........................81 3.2.3.3 Netz-/Lastanschluss........................83 3.2.3.4 X9 Klemmenleiste ........................83 3.2.3.5 X41 EP-Klemmen / Temperatursensor-Anschluss ..............
Seite 15 Inhaltsverzeichnis Motor Modules............................165 Beschreibung ..........................165 Sicherheitshinweise ........................167 Schnittstellenbeschreibung ......................168 4.3.1 Übersicht ............................168 4.3.2 Anschlussbeispiel ........................176 4.3.3 Zwischenkreis-/Motoranschluss....................178 4.3.4 X9 Klemmenleiste ........................179 4.3.5 DCPS, DCNS Anschluss für einen du/dt-Filter ................180 4.3.6 X41 EP-Klemmen / Temperatursensor-Anschluss ..............181 4.3.7 X42 Klemmenleiste ........................183 4.3.8 X46 Bremsenansteuerung und -überwachung ................183 4.3.9...
Seite 16 Inhaltsverzeichnis 5.2.4 Elektrischer Anschluss ......................235 5.2.5 Technische Daten ........................236 Motorseitige Leistungskomponenten ..................... 239 Sinusfilter........................... 239 6.1.1 Beschreibung ..........................239 6.1.2 Sicherheitshinweise ........................240 6.1.3 Maßbild............................241 6.1.4 Technische Daten ........................242 Motordrosseln ........................... 243 6.2.1 Beschreibung ..........................243 6.2.2 Sicherheitshinweise ........................
Seite 17 Inhaltsverzeichnis 8.4.5 Austausch des Powerblocks, Smart Line Module, Active Line Module und Motor Module, Baugröße GX ..........................316 8.4.6 Austausch des Powerblocks, Smart Line Module, Active Line Module und Motor Module, Baugröße HX ..........................318 8.4.7 Austausch des Powerblocks, Smart Line Module, Active Line Module und Motor Module, Baugröße JX ..........................322 8.4.8 Austausch des Powerblocks, Basic Line Module, Baugröße FB..........324...
Seite 18 Inhaltsverzeichnis Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 19: Systemübersicht
Systemübersicht Antriebsfamilie SINAMICS Anwendungsbereich SINAMICS ist die neue Umrichterfamilie von Siemens für den industriellen Maschinen- und Anlagenbau. SINAMICS bietet Lösungen für alle Antriebsaufgaben: ● Einfache Pumpen- und Lüfteranwendungen in der Prozessindustrie ● anspruchsvolle Einzelantriebe in Zentrifugen, Pressen, Extrudern, Aufzügen, Förder- und Transportanlagen ●...
Seite 20 SINAMICS ohne Systembrüche lösen. Die verschiedenen Ausprägungen von SINAMICS können einfach miteinander kombiniert werden. SINAMICS ist Bestandteil von "Totally Integrated Automation" von Siemens. Die Durchgängigkeit von SINAMICS in Projektierung, Datenhaltung und Kommunikation zur Automatisierungsebene garantiert aufwandsarme Lösungen mit den Steuerungssystemen SIMATIC SIMOTION und SINUMERIK.
Seite 21: Antriebssystem Sinamics S120
Europa-Normen über IEC bis UL bzw. cULus. Antriebssystem SINAMICS S120 Modularer Systembaukasten für anspruchsvolle Antriebsaufgaben SINAMICS S120 löst anspruchsvolle Antriebsaufgaben für ein sehr breites Spektrum von industriellen Anwendungen und ist deshalb als modularer Systembaukasten ausgeführt. Aus einer Vielzahl aufeinander abgestimmter Komponenten und Funktionen stellt sich der Anwender genau die Kombination zusammen, die seine Anforderungen am besten abdeckt.
Seite 22 Dazu ist ein zyklischer Datenaustausch zwischen der Steuerung und allen Antrieben erforderlich. Bisher musste dieser Austausch über einen Feldbus mit dem entsprechenden Montage- und Projektierungsaufwand realisiert werden. Hier geht SINAMICS S120 neue Wege: eine zentrale Regelungsbaugruppe führt übergreifend die Antriebsregelung für alle angeschlossenen Achsen aus und realisiert zusätzlich die technologischen Verknüpfungen...
Seite 23 1.2 Antriebssystem SINAMICS S120 DRIVE-CLiQ – die digitale Schnittstelle zwischen allen Komponenten Alle Komponenten von SINAMICS S120, inklusive der Motoren und Geber, sind über das gemeinsame serielle Interface DRIVE-CLiQ miteinander verbunden. Die einheitliche Ausführung der Kabel- und Steckertechnik senkt die Teilevielfalt und die Lagerkosten.
Seite 24 ● ergänzende Systemkomponenten, um die Funktionalität zu erweitern und verschiedene Schnittstellen zu Gebern und Prozesssignalen abzudecken. Die Komponenten von SINAMICS S120 wurden für den Einbau in Schaltschränke entwickelt. Sie zeichnen sich durch folgende Merkmale aus: ● leichte Handhabung, einfache Montage und Verdrahtung ●...
Seite 25: Technische Daten
Technische Daten Technische Daten Die folgenden technischen Daten gelten, wenn nicht ausdrücklich abweichend angegeben, für alle hier aufgeführten Komponenten im Antriebssystem SINAMICS S120. Tabelle 1- 1 Allgemeine technische Daten Elektrische Daten 3 AC 380 V -10 % (-15 % < 1 min) bis 3 AC 480 V +10 % Netzanschlussspannung ...
Seite 26 Systemübersicht 1.3 Technische Daten Zulässige Umgebungs- bzw. 0 °C bis +55 °C bis 2000 m über N.N. Kühlmitteltemperatur (Luft) im Betrieb für Zwischenkreis- und motorseitige Leistungskomponenten Active Interface Modules, Basic Line Modules, Smart Line Modules, Active Kühlart gemäß EN 60146-1-1:1993 ...
Seite 27: Deratingfaktoren
Systemübersicht 1.4 Deratingfaktoren Deratingfaktoren 1.4.1 Deratingfaktoren in Abhängigkeit von Aufstellungshöhe und Umgebungstemperatur Bild 1-4 Stromkorrekturfaktor K als Funktion der Kühllufttemperatur Hinweis Ein Stromkorrekturfaktor K > 1 kann nur zur Kompensation des Stromkorrekturfaktors K herangezogen werden (siehe das folgende Diagramm). Eine Vergrößerung des Ausgangsstromes ist nicht möglich.
Seite 28 Systemübersicht 1.4 Deratingfaktoren Bild 1-5 Stromkorrekturfaktor K als Funktion der Aufstellhöhe Bei Aufstellungshöhen über 2000 m darf die Netzspannung bestimmte Grenzen nicht überschreiten, um die Stoßspannungen nach IEC 60664-1 für Überspannungskategorie III isolieren zu können. Liegt die Netzspannung bei Aufstellhöhen > 2000 m über dieser Grenze, sind Maßnahmen vorzusehen, die transiente Überspannungen der Kategorie III auf Werte der Kategorie II verringern, z.
Seite 29 Systemübersicht 1.4 Deratingfaktoren Bild 1-6 Spannungskorrekturfaktor K als Funktion der Aufstellhöhe Hinweis Bezüglich der Angabe der Bemessungsspannung siehe in den technischen Daten unter "Anschlussspannungen" die jeweilige maximale Nennspannung. Hinweis Die gestrichelte Linie stellt einen theoretischen Verlauf des Korrekturfaktors dar. Die Geräte besitzen eine Unterspannungsschwelle, die bei Unterschreitung zum Abschalten führt.
Seite 30: Korrekturfaktoren Bei Erhöhten Umgebungstemperaturen Und Aufstellhöhen
Systemübersicht 1.4 Deratingfaktoren 1.4.2 Korrekturfaktoren bei erhöhten Umgebungstemperaturen und Aufstellhöhen Werden die Line Modules und Motor Modules bei Umgebungstemperaturen >40 °C und Aufstellhöhen >2000 m betrieben, so sind beide Deratingkennlinien für die zulässige Ausgangsleistung bzw. Ausgangsstrom zu berücksichtigen. Darüber hinaus ist nach IEC 60664-1 bei Aufstellhöhen >2000 m eine Spannungsreduktion zu berücksichtigen.
Seite 31: Normen
Systemübersicht 1.5 Normen Beispiel 2 Bei der Projektierung eines Antriebsverbandes wird ein Motor Modul mit der Bestell-Nr. 6SL3320-1TE32-1AAx ausgewählt. Der Antriebsverband soll auf einer Aufstellhöhe von 3000 m betrieben werden, wobei aufgrund der Einbauverhältnisse mit Umgebungstemperaturen von 35 °C gerechnet werden muss. Es gilt die Formel: I ≤...
Seite 32 Systemübersicht 1.5 Normen Tabelle 1- 2 Wesentliche anwendungsrelevante Normen in der Reihenfolge: EN, IEC/ISO, DIN, VDE Normen* Titel EN 1037 Sicherheit von Maschinen; Vermeidung von unerwartetem Anlauf ISO 14118 DIN EN 1037 EN ISO 9001 Qualitätsmanagementsysteme - Anforderungen ISO 9001 DIN EN ISO 9001 EN ISO 12100-x Sicherheit von Maschinen;...
Seite 33 Systemübersicht 1.5 Normen Normen* Titel EN 60439 Niederspannungs-Schaltgerätekombinationen; IEC 60439 Teil 1: Typgeprüfte und partiell typgeprüfte Kombinationen DIN EN 60439 VDE 0660-500 EN 60529 Schutzarten durch Gehäuse (IP-Code) IEC 60529 DIN EN 60529 VDE 0470-1 EN 60721-3-x Klassifizierung von Umweltbedingungen IEC 60721-3-x Teil 3-0: Klassen von Umwelteinflussgrößen und deren Grenzwerte;...
Seite 34: Prinzipieller Aufbau Eines Antriebssystems Mit Sinamics S120
Systemübersicht 1.6 Prinzipieller Aufbau eines Antriebssystems mit SINAMICS S120 Prinzipieller Aufbau eines Antriebssystems mit SINAMICS S120 1.6.1 Aufbau eines Antriebssystemes mit SINAMICS S120 und geregelter Einspeisung Bild 1-7 Prinzipieller Aufbau eines Antriebssystems mit SINAMICS S120 und geregelter Einspeisung Leistungsteile Chassis...
Seite 35: Aufbau Eines Antriebssystemes Mit Sinamics S120 Und Ungeregelter Ein/Rückspeisung
Systemübersicht 1.6 Prinzipieller Aufbau eines Antriebssystems mit SINAMICS S120 1.6.2 Aufbau eines Antriebssystemes mit SINAMICS S120 und ungeregelter Ein/Rückspeisung Bild 1-8 Prinzipieller Aufbau eines Antriebssystems mit SINAMICS S120 und ungeregelter Ein/Rückspeisung Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 36: Aufbau Eines Antriebssystemes Mit Sinamics S120 Und Ungeregelter Einspeisung
Systemübersicht 1.6 Prinzipieller Aufbau eines Antriebssystems mit SINAMICS S120 1.6.3 Aufbau eines Antriebssystemes mit SINAMICS S120 und ungeregelter Einspeisung Bild 1-9 Prinzipieller Aufbau eines Antriebssystems mit SINAMICS S120 und ungeregelter Einspeisung Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 37: Netzseitige Leistungskomponenten
Netzseitige Leistungskomponenten Allgemeines Netzseitige Leistungskomponenten dienen dem Schutz der angeschlossenen Komponenten vor temporären oder dauerhaften Spannungsüberhöhungen und sorgen für die Einhaltung vorgeschriebener Grenzwerte. Netzfilter für Basic Line Modules 2.2.1 Beschreibung Die Netzfilter begrenzen, in Verbindung mit Netzdrosseln und einer konsequenten Ausführung des Anlagenaufbaus, die von den Leistungsmodulen ausgehenden leitungsgebundenen Störaussendungen auf zulässige Werte für den Industriebereich am Installationsort.
Seite 38 Bei einer Hochspannungsprüfung mit Gleichspannung muss zusätzlich auch die Verbindung zum Entstörkondensator entfernt werden (beim Basic Line Module). VORSICHT Bei dem Einsatz von Netzfiltern, die nicht von SIEMENS für SINAMICS freigegeben sind, können Netzrückwirkungen auftreten, die weitere vom Netz gespeiste Verbraucher schädigen/stören können.
Seite 39: Maßbild
Netzseitige Leistungskomponenten 2.2 Netzfilter für Basic Line Modules 2.2.3 Maßbild Bild 2-1 Maßbild Netzfilter für Basic Line Modules Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 40 Netzseitige Leistungskomponenten 2.2 Netzfilter für Basic Line Modules Tabelle 2- 1 Maße Netzfilter für Basic Line Modules (alle Angaben in mm) 6SL3000- 0BE34-4AA0 0BE36-0AA0 0BE41-2AA0 0BE41-6AA0 0BG34-4AA0 0BG36-0AA0 0BG41-2AA0 – – – 78,2 Die Längen n1 und n2 entsprechen dem Bohrlochabstand Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 41: Technische Daten
Netzseitige Leistungskomponenten 2.2 Netzfilter für Basic Line Modules 2.2.4 Technische Daten Tabelle 2- 2 Technische Daten Netzfilter für Basic Line Modules, 3 AC 380 V – 480 V Bestellnummer 6SL3000- 0BE34-4AA0 0BE36-0AA0 0BE41-2AA0 0BE41-2AA0 0BE41-6AA0 Passend zu 6SL3330- 1TE34-2AAx 1TE35-3AAx 1TE38-2AAx 1TE41-2AAx 1TE41-5AAx...
Seite 42: Netzdrosseln Für Basic Line Modules
Hinweis Die Anschlussleitungen zum Line Module sind möglichst kurz zu halten (max. 5 m). VORSICHT Bei dem Einsatz von Netzdrosseln, die nicht von SIEMENS für SINAMICS freigegeben sind, können:  die Basic Line Modules geschädigt/gestört werden.  Netzrückwirkungen auftreten, die weitere vom gleichen Netz betriebene Verbraucher schädigen/stören können.
Seite 43: Maßbild
Netzseitige Leistungskomponenten 2.3 Netzdrosseln für Basic Line Modules 2.3.3 Maßbild Bild 2-2 Maßbild Netzdrossel für Basic Line Modules Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 44 Netzseitige Leistungskomponenten 2.3 Netzdrosseln für Basic Line Modules Tabelle 2- 4 Maße Netzdrosseln für Basic Line Modules, 3 AC 380 V – 480 V (alle Angaben in mm) 6SL3000- 0CE35-1AA0 0CE37-7AA0 0CE41-0AA0 0CE41-5AA0 152,5 212,5 212,5 211,5 Die Längen n1 und n2 entsprechen dem Bohrlochabstand Tabelle 2- 5 Maße Netzdrosseln für Basic Line Modules, 3 AC 500 V –...
Seite 45: Technische Daten
Netzseitige Leistungskomponenten 2.3 Netzdrosseln für Basic Line Modules 2.3.4 Technische Daten Tabelle 2- 6 Technische Daten Netzdrosseln für Basic Line Modules, 3 AC 380 V – 480 V Bestellnummer 6SL3000- 0CE35-1AA0 0CE35-1AA0 0CE37-7AA0 0CE41-0AA0 0CE41-5AA0 Passend zu 6SL3330- 1TE34-2AAx 1TE35-3AAx 1TE38-2AAx 1TE41-2AAx 1TE41-5AAx...
Seite 46: Netzdrosseln Für Smart Line Modules
Hinweis Die Anschlussleitungen zum Line Module sind möglichst kurz zu halten (max. 5 m). VORSICHT Bei dem Einsatz von Netzdrosseln, die nicht von SIEMENS für SINAMICS freigegeben sind, können:  die Smart Line Modules geschädigt/gestört werden.  Netzrückwirkungen auftreten, die weitere vom gleichen Netz betriebene Verbraucher schädigen/stören können.
Seite 47: Maßbild
Netzseitige Leistungskomponenten 2.4 Netzdrosseln für Smart Line Modules 2.4.3 Maßbild Netzdrossel 6SL3000-0EE36-2AA0 Bild 2-3 Maßbild Netzdrossel 6SL3000-0EE36-2AA0 Tabelle 2- 8 Abmessungen, alle Angaben in mm – – Die Längen D und E entsprechen dem Bohrlochabstand Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 48 Netzseitige Leistungskomponenten 2.4 Netzdrosseln für Smart Line Modules Netzdrossel 6SL3000-0EE38-8AA0 Bild 2-4 Maßbild Netzdrossel 6SL3000-0EE38-8AA0, alle Angaben in mm Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 49 Netzseitige Leistungskomponenten 2.4 Netzdrosseln für Smart Line Modules Netzdrossel 6SL3000-0EE41-4AA0 Bild 2-5 Maßbild Netzdrossel 6SL3000-0EE41-4AA0 Tabelle 2- 9 Abmessungen, alle Angaben in mm 80,5 130,5 Die Längen D und E entsprechen dem Bohrlochabstand Hinweis Die Kranösen können nach der Montage entfernt werden. Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 50 Netzseitige Leistungskomponenten 2.4 Netzdrosseln für Smart Line Modules Netzdrossel 6SL3000-0EH34-7AA0 Bild 2-6 Maßbild Netzdrossel 6SL3000-0EH34-7AA0 Tabelle 2- 10 Abmessungen, alle Angaben in mm 16,5 – – Die Längen D und E entsprechen dem Bohrlochabstand Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 51 Netzseitige Leistungskomponenten 2.4 Netzdrosseln für Smart Line Modules Netzdrossel 6SL3000-0EH37-6AA0 Bild 2-7 Maßbild Netzdrossel 6SL3000-0EH37-6AA0, alle Angaben in mm Hinweis Die Kranösen können nach der Montage entfernt werden. Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 52 Netzseitige Leistungskomponenten 2.4 Netzdrosseln für Smart Line Modules Netzdrossel 6SL3000-0EH41-4AA0 Bild 2-8 Maßbild Netzdrossel 6SL3000-0EH41-4AA0 Tabelle 2- 11 Abmessungen, alle Angaben in mm 88,5 79,5 236,5 139,5 149,5 108,5 Die Längen D und E entsprechen dem Bohrlochabstand Hinweis Die Kranösen können nach der Montage entfernt werden. Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 53: Technische Daten
Netzseitige Leistungskomponenten 2.4 Netzdrosseln für Smart Line Modules 2.4.4 Technische Daten Tabelle 2- 12 Technische Daten Netzdrosseln für Smart Line Modules, 3 AC 380 V – 480 V Bestellnummer 6SL3000- 0EE36-2AA0 0EE36-2AA0 0EE38-8AA0 0EE41-4AA0 0EE41-4AA0 Passend zu 6SL3330- 6TE35-5AAx 6TE37-3AAx 6TE41-1AAx 6TE41-3AAx 6TE41-7AAx...
Seite 54: Active Interface Modules
Netzseitige Leistungskomponenten 2.5 Active Interface Modules Active Interface Modules 2.5.1 Beschreibung Active Interface Modules werden in Verbindung mit den Active Line Modules Bauform Chassis eingesetzt. Die Active Interface Modules enthalten ein Clean Power Filter mit Grundentstörung, die Vorladeschaltung für das Active Line Module, die Netzspannungserfassung und Überwachungssensoren.
Seite 55: Sicherheitshinweise
Netzseitige Leistungskomponenten 2.5 Active Interface Modules 2.5.2 Sicherheitshinweise VORSICHT Es muss der Gefahrenhinweis für die Zwischenkreisentladezeit in der jeweiligen Landessprache auf der Komponente angebracht sein. ACHTUNG Die in den Maßbildern angegebenen Lüftungsfreiräume oberhalb und unterhalb und vor der Komponente müssen eingehalten werden. GEFAHR Die Active Interface Modules führen einen hohen Ableitstrom über den Schutzleiter.
Seite 56: Schnittstellenbeschreibung
Netzseitige Leistungskomponenten 2.5 Active Interface Modules 2.5.3 Schnittstellenbeschreibung 2.5.3.1 Übersicht Bild 2-9 Schnittstellenübersicht Active Interface Module, Baugröße FI Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 57 Netzseitige Leistungskomponenten 2.5 Active Interface Modules Bild 2-10 Schnittstellenübersicht Active Interface Module, Baugröße GI Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 58 Netzseitige Leistungskomponenten 2.5 Active Interface Modules Bild 2-11 Schnittstellenübersicht Active Interface Module, Baugröße HI Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 59 Netzseitige Leistungskomponenten 2.5 Active Interface Modules Bild 2-12 Schnittstellenübersicht Active Interface Module, Baugröße JI Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 60: Anschlussbeispiel
Netzseitige Leistungskomponenten 2.5 Active Interface Modules 2.5.3.2 Anschlussbeispiel Bild 2-13 Anschlussbeispiel Active Interface Module, Baugröße FI / GI Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 61: X1, X2 Netz-/Lastanschluss
Netzseitige Leistungskomponenten 2.5 Active Interface Modules Bild 2-14 Anschlussbeispiel Active Interface Module, Baugröße HI / JI 2.5.3.3 X1, X2 Netz-/Lastanschluss Tabelle 2- 15 Anschlüsse Active Interface Module Klemmen Bezeichnungen X1: L1, L2, L3 Spannung: X2: U2, V2, W2 3 AC 380 V -10 % (-15 % < 1 min) bis 3 AC 480 V +10 % ...
Seite 62: X500 Drive-Cliq Schnittstelle
Netzseitige Leistungskomponenten 2.5 Active Interface Modules 2.5.3.4 X500 DRIVE-CLiQ Schnittstelle Tabelle 2- 16 DRIVE-CLiQ Schnittstelle X500 Signalname Technische Angaben Sendedaten + Sendedaten - Empfangsdaten + reserviert, nicht belegen reserviert, nicht belegen Empfangsdaten - reserviert, nicht belegen reserviert, nicht belegen + (24 V) 24 V Stromversorgung M (0 V) Elektronikmasse...
Seite 63: Bedeutung Der Led Auf Dem Voltage Sensing Module (Vsm) Im Active Interface Module
Netzseitige Leistungskomponenten 2.5 Active Interface Modules VORSICHT Active Interface Modules der Baugröße HI und JI benötigen ein Signal an Klemme X609:11 und 12 zur Lüfteransteuerung. Wenn im Betrieb das Signal nicht anliegt, drehen sich die Lüfter nicht, das Module schaltet aufgrund von Übertemperatur ab. 2.5.3.6 Bedeutung der LED auf dem Voltage Sensing Module (VSM) im Active Interface Module Tabelle 2- 18 Beschreibung der LED auf dem Voltage Sensing Module (VSM) im Active Interface Module...
Seite 64: Maßbild
Netzseitige Leistungskomponenten 2.5 Active Interface Modules 2.5.4 Maßbild Maßbild Baugröße FI Die einzuhaltenden Lüftungsfreiräume werden durch die gestrichelte Linie gekennzeichnet. Bild 2-15 Maßbild Active Interface Module, Baugröße FI. Seitenansicht, Vorderansicht Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 65: Maßbild Baugröße Gi
Netzseitige Leistungskomponenten 2.5 Active Interface Modules Maßbild Baugröße GI Die einzuhaltenden Lüftungsfreiräume werden durch die gestrichelte Linie gekennzeichnet. Bild 2-16 Maßbild Active Interface Module, Baugröße GI. Seitenansicht, Vorderansicht Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 66: Maßbild Baugröße Hi
Netzseitige Leistungskomponenten 2.5 Active Interface Modules Maßbild Baugröße HI Die einzuhaltenden Lüftungsfreiräume werden durch die gestrichelte Linie gekennzeichnet. Bild 2-17 Maßbild Active Interface Module, Baugröße HI. Seitenansicht, Rückansicht Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 67 Netzseitige Leistungskomponenten 2.5 Active Interface Modules Maßbild Baugröße JI Die einzuhaltenden Lüftungsfreiräume werden durch die gestrichelte Linie gekennzeichnet. Bild 2-18 Maßbild Active Interface Module, Baugröße JI. Seitenansicht, Rückansicht Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 68: Elektrischer Anschluss
Netzseitige Leistungskomponenten 2.5 Active Interface Modules 2.5.5 Elektrischer Anschluss Der elektrische Anschluss des Active Interface Module erfolgt gemäß den Anschlussbeispielen im Kapitel "Schnittstellenbeschreibung". Betrieb eines Active Interface Modules an einem isolierten Netz (IT-Netz) Bei Betrieb des Gerätes an einem isolierten Netz (IT-Netz) ist der Verbindungsbügel zum Entstörkondensator zu entfernen (z.
Seite 69: Technische Daten
Netzseitige Leistungskomponenten 2.5 Active Interface Modules 2.5.6 Technische Daten Tabelle 2- 19 Technische Daten Active Interface Modules, 3 AC 380 V – 480 V, Teil 1 Bestellnummer 6SL3300– 7TE32–6AA0 7TE32–6AA0 7TE33–8AA0 7TE35–0AA0 Passend zu Active Line Module 6SL3330- 7TE32-1AAx 7TE32-6AAx 7TE33-8AAx 7TE35-0AAx Bemessungsleistung des...
Seite 70 Netzseitige Leistungskomponenten 2.5 Active Interface Modules Tabelle 2- 20 Technische Daten Active Interface Modules, 3 AC 380 V – 480 V, Teil 2 Bestellnummer 6SL3300– 7TE38–4AA0 7TE38–4AA0 7TE41–4AA0 7TE41–4AA0 Passend zu Active Line Module 6SL3330- 7TE36-1AAx 7TE38-4AAx 7TE41-0AAx 7TE41-4AAx Bemessungsleistung des Active Line Modules Bemessungsstrom 1405...
Seite 71 Netzseitige Leistungskomponenten 2.5 Active Interface Modules Tabelle 2- 21 Technische Daten Active Interface Modules, 3 AC 500 V – 690 V Bestellnummer 6SL3300– 7TG35–8AA0 7TG37–4AA0 7TG41–3AA0 7TG41–3AA0 Passend zu Active Line Module 6SL3330- 7TG35-8AAx 7TG37-4AAx 7TG41-0AAx 7TG41-3AAx Bemessungsleistung des 1100 1400 Active Line Modules Bemessungsstrom...
Seite 72 Netzseitige Leistungskomponenten 2.5 Active Interface Modules Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 73: Line Modules
Line Modules Einleitung Über die Line Modules wird der Antriebsverband an das Energieversorgungsnetz angeschlossen. Line Infeeds erzeugen aus der angeschlossenen Netzspannung eine Gleichspannung, die dann als Versorgungsspannung für die angeschlossenen Motor Modules dient. Die Line und Interface Modules sind für den direkten Betrieb sowohl an TN- als auch an IT- und TT-Netzen geeignet.
Seite 74: Basic Line Modules
Line Modules 3.2 Basic Line Modules Basic Line Modules 3.2.1 Beschreibung Basic Line Modules dienen der Leistungseinspeisung in den Gleichspannungszwischenkreis. Sie sind geeignet für Anwendungen, bei denen keine Rückspeiseenergie auftritt oder der Energieaustausch zwischen motorischen und generatorischen Achsen im Zwischenkreis stattfindet.
Seite 75 Line Modules 3.2 Basic Line Modules Bestandteile Basic Infeed Ein Basic Infeed besteht aus einem Basic Line Module und einer externen Netzanschaltung, bestehend aus einem Netzfilter und einer Netzdrossel. Funktionsweise Über das Basic Line Module werden ein oder mehrere Motor Modules an das Energieversorgungsnetz angeschlossen.
Seite 76: Sicherheitshinweise
Line Modules 3.2 Basic Line Modules 3.2.2 Sicherheitshinweise WARNUNG Nach Abschaltung aller Spannungen steht noch 5 Minuten lang an der Komponente gefährliche Spannung an. Erst nach Ablauf dieser Zeit dürfen Arbeiten vorgenommen werden. Messen Sie zusätzlich auch nach Ablauf der 5 Minuten die Spannung vor Beginn der Arbeiten! Die Spannung kann an den Zwischenkreisklemmen DCP und DCN gemessen werden.
Seite 77: Schnittstellenbeschreibung
Line Modules 3.2 Basic Line Modules 3.2.3 Schnittstellenbeschreibung 3.2.3.1 Übersicht Bild 3-1 Basic Line Module, Baugröße FB, bei Bestellnummern 6SL3330–1Txxx–xAA3 Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 78 Line Modules 3.2 Basic Line Modules Bild 3-2 Basic Line Module, Baugröße FB, bei Bestellnummern 6SL3330–1Txxx–xAA0 Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 79 Line Modules 3.2 Basic Line Modules Bild 3-3 Basic Line Module, Baugröße GB, bei Bestellnummern 6SL3330–1Txxx–xAA3 Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 80 Line Modules 3.2 Basic Line Modules Bild 3-4 Basic Line Module, Baugröße GB, bei Bestellnummern 6SL3330–1Txxx–xAA0 Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 81: Anschlussbeispiel
Line Modules 3.2 Basic Line Modules 3.2.3.2 Anschlussbeispiel Basic Line Module Bild 3-5 Anschlussbeispiel Basic Line Module, bei Bestellnummern 6SL3330–1Txxx–xAA3 Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 82 Line Modules 3.2 Basic Line Modules Basic Line Module Bild 3-6 Anschlussbeispiel Basic Line Module, bei Bestellnummern 6SL3330–1Txxx–xAA0 Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 83: Netz-/Lastanschluss
Line Modules 3.2 Basic Line Modules 3.2.3.3 Netz-/Lastanschluss Tabelle 3- 2 Netz-/Lastanschluss Basic Line Module Klemmen Technische Angaben U1, V1, W1 Spannung: 3 AC Leistungseingang 3 AC 380 V -10 % (-15 % < 1 min) bis 3 AC 480 V +10 % ...
Seite 84: X41 Ep-Klemmen / Temperatursensor-Anschluss
Line Modules 3.2 Basic Line Modules 3.2.3.5 X41 EP-Klemmen / Temperatursensor-Anschluss Tabelle 3- 4 Klemmenleiste X41, bei Bestellnummern 6SL3330–1Txxx–xAA3 Klemme Funktion Technische Angaben EP M1 (Enable Pulses) Anschlussspannung: DC 24 V (20,4 V – 28,8 V) Stromaufnahme: 10 mA EP +24 V (Enable Pulses) - Temp Temperatursensoranschluss KTY84-1C130 / PTC + Temp...
Seite 85: X42 Klemmenleiste
Line Modules 3.2 Basic Line Modules Tabelle 3- 5 Klemmenleiste X41, bei Bestellnummern 6SL3330–1Txxx–xAA0 Klemme Funktion Technische Angaben Nicht belegt Nicht belegt EP +24 V (Enable Pulses) Anschlussspannung: DC 24 V (20,4 V – 28,8 V) Stromaufnahme: 10 mA EP M1 (Enable Pulses) max.
Seite 86: X400, X401, X402 Drive-Cliq Schnittstellen
Line Modules 3.2 Basic Line Modules 3.2.3.7 X400, X401, X402 DRIVE-CLiQ Schnittstellen Tabelle 3- 7 DRIVE-CLiQ Schnittstellen X400, X401, X402 Signalname Technische Angaben Sendedaten + Sendedaten - Empfangsdaten + reserviert, nicht belegen reserviert, nicht belegen Empfangsdaten - reserviert, nicht belegen reserviert, nicht belegen + (24 V) 24 V Stromversorgung...
Seite 87: Bedeutung Der Leds Auf Dem Control Interface Module Im Basic Line Module
Zwischenkreisspannung < 100 V und Spannung an -X9:1/2 kleiner 12 V. Die Komponente ist betriebsbereit. Blinklicht Es liegt eine Störung an. Falls nach einem POWER ON das Blinklicht weiterhin ansteht, kontaktieren Sie den SIEMENS-Service. WARNUNG Unabhängig vom Zustand der LED "DC LINK" kann immer gefährliche Zwischenkreisspannung anliegen.
Seite 88: Bedeutung Der Leds Auf Dem Control Interface Board Im Basic Line Module
Line Modules 3.2 Basic Line Modules 3.2.3.9 Bedeutung der LEDs auf dem Control Interface Board im Basic Line Module Hinweis Die Beschreibung gilt für Basic Line Modules mit der Bestellnummer 6SL3330–1Txxx–xAA0. Tabelle 3- 10 Bedeutung der LEDs auf dem Control Interface Board im Basic Line Module LED, Zustand Beschreibung H200...
Seite 89: Maßbild
Line Modules 3.2 Basic Line Modules 3.2.4 Maßbild Maßbild Baugröße FB Die einzuhaltenden Lüftungsfreiräume werden durch die gestrichelte Linie gekennzeichnet. Bild 3-7 Maßbild Basic Line Module, Baugröße FB. Seitenansicht, Rückansicht Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 90: Maßbild Baugröße Gb
Line Modules 3.2 Basic Line Modules Maßbild Baugröße GB Die einzuhaltenden Lüftungsfreiräume werden durch die gestrichelte Linie gekennzeichnet. Bild 3-8 Maßbild Basic Line Module, Baugröße GB. Seitenansicht, Rückansicht Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 91: Elektrischer Anschluss
Line Modules 3.2 Basic Line Modules 3.2.5 Elektrischer Anschluss Betrieb eines Basic Line Modules an einem isolierten Netz (IT-Netz) Bei Betrieb des Gerätes an einem isolierten Netz (IT-Netz) ist der Verbindungsbügel zum Entstörkondensator zu entfernen (z. B.: "1" im Bild unten). Die Lage des Verbindungsbügels der verschiedenen Baugrößen kann aus der Schnittstellenübersicht im Kapitel "Schnittstellenbeschreibung"...
Seite 92: Anpassen Der Lüfterspannung (-T10)
Line Modules 3.2 Basic Line Modules Anpassen der Lüfterspannung (-T10) Die Spannungsversorgung der Gerätelüfter (1 AC 230 V) im Basic Line Module (-T10) wird aus dem Hauptnetz mit Hilfe von Transformatoren erzeugt. Die Positionen der Transformatoren sind in den Schnittstellenbeschreibungen zu finden. Zur Feinanpassung an die jeweilige Netzspannung sind die Transformatoren mit primärseitigen Anzapfungen versehen.
Seite 93 Line Modules 3.2 Basic Line Modules Tabelle 3- 12 Zuordnung der vorhandenen Netzspannung zur Einstellung am Lüftertransformator (3 AC 500 V - 690 V) Netzspannung Anzapfung am Lüftertransformator (-T10) 500 V ± 10 % 500 V 525 V ± 10 % 525 V 575 V ±...
Seite 94: Technische Daten
Line Modules 3.2 Basic Line Modules 3.2.6 Technische Daten Tabelle 3- 13 Technische Daten Basic Line Modules, 3 AC 380 V – 480 V, Teil 1 Bestellnummer 6SL3330– 1TE34–2AA0 1TE35–3AA0 1TE38–2AA0 1TE41–2AA0 1TE34–2AA3 1TE35–3AA3 1TE38–2AA3 1TE41–2AA3 Einspeiseleistung - Bemessungsleistung Pn bei 3 AC 400 V - Pmax bei 3 AC 400 V Zwischenkreisstrom - Bemessungsstrom I...
Seite 95 Line Modules 3.2 Basic Line Modules Bestellnummer 6SL3330– 1TE34–2AA0 1TE35–3AA0 1TE38–2AA0 1TE41–2AA0 1TE34–2AA3 1TE35–3AA3 1TE38–2AA3 1TE41–2AA3 Abmessungen - Breite - Höhe 1164 1164 1164 1653 - Tiefe Baugröße Gewicht UL-gelistete Sicherung 3NE1333-2 3NE1334-2 3NE1438-2 3NE1435-2 - Anzahl (parallel geschaltet) - Bemessungsstrom - Baugröße nach DIN 43620-1 Zum Aufbau eines UL-approbierten Systems sind die angegebenen Sicherungen unbedingt erforderlich.
Seite 96 Line Modules 3.2 Basic Line Modules Tabelle 3- 14 Technische Daten Basic Line Modules, 3 AC 380 V – 480 V, Teil 2 Bestellnummer 6SL3330– 1TE41–5AA0 1TE41–5AA3 Einspeiseleistung - Bemessungsleistung Pn bei 3 AC 400 V - Pmax bei 3 AC 400 V 1065 Zwischenkreisstrom - Bemessungsstrom I...
Seite 97 Line Modules 3.2 Basic Line Modules Bestellnummer 6SL3330– 1TE41–5AA0 1TE41–5AA3 Gewicht UL-gelistete Sicherung 3NE1437-2 - Anzahl (parallel geschaltet) - Bemessungsstrom - Baugröße nach DIN 43620-1 Zum Aufbau eines UL-approbierten Systems sind die angegebenen Sicherungen unbedingt erforderlich. Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 98 Line Modules 3.2 Basic Line Modules Tabelle 3- 15 Technische Daten Basic Line Modules, 3 AC 500 V – 690 V, Teil 1 Bestellnummer 6SL3330– 1TH33–0AA0 1TH34–3AA0 1TH36–8AA0 1TH41–1AA0 1TG33–0AA3 1TG34–3AA3 1TG36–8AA3 1TG41–1AA3 Einspeiseleistung - Bemessungsleistung Pn bei 3 AC 690 V - Bemessungsleistung Pn bei 3 AC 500 V - Pmax bei 3 AC 690 V 532,5...
Seite 99 Line Modules 3.2 Basic Line Modules Bestellnummer 6SL3330– 1TH33–0AA0 1TH34–3AA0 1TH36–8AA0 1TH41–1AA0 1TG33–0AA3 1TG34–3AA3 1TG36–8AA3 1TG41–1AA3 Baugröße Gewicht UL-gelistete Sicherung 3NE1230-2 3NE1333-2 3NE1436-2 3NE1334-2 - Anzahl (parallel geschaltet) - Bemessungsstrom - Baugröße nach DIN 43620-1 Zum Aufbau eines UL-approbierten Systems sind die angegebenen Sicherungen unbedingt erforderlich. Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 100 Line Modules 3.2 Basic Line Modules Tabelle 3- 16 Technische Daten Basic Line Modules, 3 AC 500 V – 690 V, Teil 2 Bestellnummer 6SL3330– 1TH41–4AA0 1TG41–4AA3 Einspeiseleistung - Bemessungsleistung Pn bei 3 AC 690 V 1100 - Bemessungsleistung Pn bei 3 AC 500 V - Pmax bei 3 AC 690 V 1650 Zwischenkreisstrom...
Seite 101: Überlastfähigkeit
Line Modules 3.2 Basic Line Modules Bestellnummer 6SL3330– 1TH41–4AA0 1TG41–4AA3 Baugröße Gewicht UL-gelistete Sicherung 3NE1436-2 - Anzahl (parallel geschaltet) - Bemessungsstrom - Baugröße nach DIN 43620-1 Zum Aufbau eines UL-approbierten Systems sind die angegebenen Sicherungen unbedingt erforderlich. Überlastfähigkeit Die Basic Line Modules bieten eine Überlastreserve. Die Überlast gilt unter der Voraussetzung, dass vor und nach der Überlast mit seinem Grundlaststrom betrieben wird, hierbei liegt eine Lastspieldauer von 300 s zugrunde.
Seite 102: Smart Line Modules
Line Modules 3.3 Smart Line Modules Smart Line Modules 3.3.1 Beschreibung Smart Line Modules sind Ein-/Rückspeiseeinheiten. Sie versorgen wie das Basic Line Module die angeschlossenen Motor Modules mit Energie, sind aber darüber hinaus in der Lage, generatorische Energie ins Netz zurückzuspeisen. Die Einspeisung erfolgt über eine Diodenbrücke, während die kippsichere und netzgeführte Rückspeisung über IGBTs mit 100 % Rückspeisedauerleistung erfolgt.
Seite 103 Line Modules 3.3 Smart Line Modules Bestandteile Smart Infeed Ein Smart Infeed besteht aus einem Smart Line Module und einer externen Netzanschaltung, bestehend aus Überbrückungsschütz, Vorladeschaltung, Absicherung und Netzdrossel. Bild 3-12 Übersicht Smart Infeed Funktionsweise Über das Smart Line Module werden ein oder mehrere Motor Modules an das Energieversorgungsnetz angeschlossen.
Seite 104 Line Modules 3.3 Smart Line Modules Parallelschaltung von Smart Line Modules zur Leistungserhöhung Zur Leistungserhöhung ist die Parallelschaltung von bis zu vier Smart Line Modules jeweils gleicher Leistung möglich. Bei Parallelschaltung von Smart Line Modules müssen die folgenden Regeln beachtet werden: ●...
Seite 105: Sicherheitshinweise
Line Modules 3.3 Smart Line Modules 3.3.2 Sicherheitshinweise WARNUNG Nach Abschaltung aller Spannungen steht noch 5 Minuten lang an der Komponente gefährliche Spannung an. Erst nach Ablauf dieser Zeit dürfen Arbeiten vorgenommen werden. Messen Sie zusätzlich auch nach Ablauf der 5 Minuten die Spannung vor Beginn der Arbeiten! Die Spannung kann an den Zwischenkreisklemmen DCP und DCN gemessen werden.
Seite 106: Schnittstellenbeschreibung
Line Modules 3.3 Smart Line Modules 3.3.3 Schnittstellenbeschreibung 3.3.3.1 Übersicht Bild 3-13 Smart Line Module, Baugröße GX, bei Bestellnummern 6SL3330–6Txxx–xAA3 Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 107 Line Modules 3.3 Smart Line Modules Bild 3-14 Smart Line Module, Baugröße GX, bei Bestellnummern 6SL3330–6Txxx–xAA0 Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 108 Line Modules 3.3 Smart Line Modules Bild 3-15 Smart Line Module, Baugröße HX, bei Bestellnummern 6SL3330–6Txxx–xAA3 Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 109 Line Modules 3.3 Smart Line Modules Bild 3-16 Smart Line Module, Baugröße HX, bei Bestellnummern 6SL3330–6Txxx–xAA0 Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 110 Line Modules 3.3 Smart Line Modules Bild 3-17 Smart Line Module, Baugröße JX, bei Bestellnummern 6SL3330–6Txxx–xAA3 Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 111 Line Modules 3.3 Smart Line Modules Bild 3-18 Smart Line Module, Baugröße JX, bei Bestellnummern 6SL3330–6Txxx–xAA0 Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 112: Anschlussbeispiel
Line Modules 3.3 Smart Line Modules 3.3.3.2 Anschlussbeispiel Smart Line Module Bild 3-19 Anschlussbild Smart Line Module, bei Bestellnummern 6SL3330–6Txxx–xAA3 Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 113 Line Modules 3.3 Smart Line Modules Smart Line Module Bild 3-20 Anschlussbild Smart Line Module, bei Bestellnummern 6SL3330–6Txxx–xAA0 Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 114: Netz-/Lastanschluss
Line Modules 3.3 Smart Line Modules 3.3.3.3 Netz-/Lastanschluss Tabelle 3- 18 Netz-/Lastanschluss Smart Line Module Klemmen Technische Angaben U1, V1, W1 Spannung: 3 AC Leistungseingang 3 AC 380 V -10 % (-15 % < 1 min) bis 3 AC 480 V +10 % ...
Seite 115: X9 Klemmenleiste
Line Modules 3.3 Smart Line Modules 3.3.3.4 X9 Klemmenleiste Tabelle 3- 19 Klemmenleiste X9 Klemme Signalname Technische Angaben P24V Spannung: DC 24 V (20,4 V – 28,8 V) Stromaufnahme: max. 1,7 A Ansteuerung AC 240 V: max. 8 A Überbrückungsschütz DC 24 V: max.
Seite 116 Line Modules 3.3 Smart Line Modules GEFAHR Gefahr durch elektrischen Schlag! An den Klemmen "+Temp" und "-Temp" dürfen nur Temperatursensoren angeschlossen werden, die die Vorgaben der Schutztrennung gemäß EN 61800-5-1 erfüllen. Wenn die sichere elektrische Trennung nicht gewährleistet werden kann (z. B. bei Linearmotoren oder Fremdmotoren), muss ein Sensor Module External (SME120 oder SME125) verwendet werden.
Seite 117: X42 Klemmenleiste
Line Modules 3.3 Smart Line Modules 3.3.3.6 X42 Klemmenleiste Tabelle 3- 22 Klemmenleiste X42 Spannungsversorgung für Control Unit, Sensor Module und Terminal Module, bei Bestellnummern 6SL3330–6Txxx–xAA3 Klemme Funktion Technische Angaben P24L Spannungsversorgung für Control Unit, Sensor Module und Terminal Module (18 ... 28,8 V) maximaler Laststrom: 3 A max.
Seite 118: Bedeutung Der Leds Auf Dem Control Interface Module Im Smart Line Module
Zwischenkreisspannung < 100 V und Spannung an -X9:1/2 kleiner 12 V. Die Komponente ist betriebsbereit. Blinklicht Es liegt eine Störung an. Falls nach einem POWER ON das Blinklicht weiterhin ansteht, kontaktieren Sie den SIEMENS-Service. WARNUNG Unabhängig vom Zustand der LED "DC LINK" kann immer gefährliche Zwischenkreisspannung anliegen.
Seite 119: Bedeutung Der Leds Auf Dem Control Interface Board Im Smart Line Module
Line Modules 3.3 Smart Line Modules 3.3.3.9 Bedeutung der LEDs auf dem Control Interface Board im Smart Line Module Hinweis Die Beschreibung gilt für Smart Line Modules mit der Bestellnummer 6SL3330–6Txxx–xAA0. Tabelle 3- 26 Bedeutung der LEDs auf dem Control Interface Board im Smart Line Module LED, Zustand Beschreibung H200...
Seite 120: Maßbild
Line Modules 3.3 Smart Line Modules 3.3.4 Maßbild Maßbild Baugröße GX Die einzuhaltenden Lüftungsfreiräume werden durch die gestrichelte Linie gekennzeichnet. Bild 3-21 Maßbild Smart Line Module, Baugröße GX. Vorderansicht, Seitenansicht Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 121: Maßbild Baugröße Hx
Line Modules 3.3 Smart Line Modules Maßbild Baugröße HX Die einzuhaltenden Lüftungsfreiräume werden durch die gestrichelte Linie gekennzeichnet. Bild 3-22 Maßbild Smart Line Module, Baugröße HX. Seitenansicht, Rückansicht Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 122: Maßbild Baugröße Jx
Line Modules 3.3 Smart Line Modules Maßbild Baugröße JX Die einzuhaltenden Lüftungsfreiräume werden durch die gestrichelte Linie gekennzeichnet. Bild 3-23 Maßbild Smart Line Module, Baugröße JX. Seitenansicht, Rückansicht Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 123: Elektrischer Anschluss
Line Modules 3.3 Smart Line Modules 3.3.5 Elektrischer Anschluss Betrieb eines Smart Line Modules an einem isolierten Netz (IT-Netz) Bei Betrieb des Gerätes an einem isolierten Netz (IT-Netz) ist der Verbindungsbügel zum Entstörkondensator zu entfernen (z. B.: "1" im Bild unten). Die Lage des Verbindungsbügels der verschiedenen Baugrößen kann aus der Schnittstellenübersicht im Kapitel "Schnittstellenbeschreibung"...
Seite 124 Line Modules 3.3 Smart Line Modules Anpassen der Lüfterspannung (-T10) Die Spannungsversorgung der Gerätelüfter (1 AC 230 V) im Smart Line Module (-T10) wird aus dem Hauptnetz mit Hilfe von Transformatoren erzeugt. Die Positionen der Transformatoren sind in den Schnittstellenbeschreibungen zu finden. Zur Feinanpassung an die jeweilige Netzspannung sind die Transformatoren mit primärseitigen Anzapfungen versehen.
Seite 125 Line Modules 3.3 Smart Line Modules Tabelle 3- 27 Zuordnung der vorhandenen Netzspannung zur Einstellung am Lüftertransformator (3 AC 380 V - 480 V) Netzspannung Anzapfung am Lüftertransformator (-T10) 380 V ± 10 % 380 V 400 V ± 10 % 400 V 440 V ±...
Seite 126: Technische Daten
Line Modules 3.3 Smart Line Modules 3.3.6 Technische Daten Tabelle 3- 29 Technische Daten Smart Line Modules, 3 AC 380 V – 480 V, Teil 1 Bestellnummer 6SL3330– 6TE35–5AA0 6TE37–3AA0 6TE41–1AA0 6TE41–3AA0 6TE35–5AA3 6TE37–3AA3 6TE41–1AA3 6TE41–3AA3 Einspeiseleistung - Bemessungsleistung Pn bei 3 AC 400 V - Pmax bei 3 AC 400 V 532,5 Zwischenkreisstrom...
Seite 127 Line Modules 3.3 Smart Line Modules Bestellnummer 6SL3330– 6TE35–5AA0 6TE37–3AA0 6TE41–1AA0 6TE41–3AA0 6TE35–5AA3 6TE37–3AA3 6TE41–1AA3 6TE41–3AA3 Abmessungen - Breite - Höhe 1400 1400 1400 1400 - Tiefe Baugröße Gewicht, ca. UL-gelistete Sicherung 3NE1435-2 3NE1437-2 3NE1334-2 3NE1436-2 - Anzahl (parallel geschaltet) - Bemessungsstrom - Baugröße nach DIN 43620-1 Zum Aufbau eines UL-approbierten Systems sind die angegebenen Sicherungen unbedingt erforderlich.
Seite 128 Line Modules 3.3 Smart Line Modules Tabelle 3- 30 Technische Daten Smart Line Modules, 3 AC 380 V – 480 V, Teil 2 Bestellnummer 6SL3330– 6TE41–7AA0 6TE41–7AA3 Einspeiseleistung - Bemessungsleistung Pn bei 3 AC 400 V - Pmax bei 3 AC 400 V 1200 Zwischenkreisstrom - Bemessungsstrom I...
Seite 129 Line Modules 3.3 Smart Line Modules Bestellnummer 6SL3330– 6TE41–7AA0 6TE41–7AA3 Baugröße Gewicht, ca. UL-gelistete Sicherung 3NE1448-2 - Anzahl (parallel geschaltet) - Bemessungsstrom - Baugröße nach DIN 43620-1 Zum Aufbau eines UL-approbierten Systems sind die angegebenen Sicherungen unbedingt erforderlich. Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 130 Line Modules 3.3 Smart Line Modules Tabelle 3- 31 Technische Daten Smart Line Modules, 3 AC 500 V – 690 V Bestellnummer 6SL3330– 6TG35–5AA0 6TG38–8AA0 6TG41–2AA0 6TG41–7AA0 6TG35–5AA3 6TG38–8AA3 6TG41–2AA3 6TG41–7AA3 Einspeiseleistung - Bemessungsleistung Pn bei 3 AC 690 V 1000 1400 - Pmax bei 3 AC 690 V...
Seite 131: Überlastfähigkeit
Line Modules 3.3 Smart Line Modules Bestellnummer 6SL3330– 6TG35–5AA0 6TG38–8AA0 6TG41–2AA0 6TG41–7AA0 6TG35–5AA3 6TG38–8AA3 6TG41–2AA3 6TG41–7AA3 Baugröße Gewicht, ca. UL-gelistete Sicherung 3NE1435-2 3NE1448-2 3NE1435-2 3NE1448-2 - Anzahl (parallel geschaltet) - Bemessungsstrom - Baugröße nach DIN 43620-1 Zum Aufbau eines UL-approbierten Systems sind die angegebenen Sicherungen unbedingt erforderlich. Überlastfähigkeit Die Smart Line Modules bieten eine Überlastreserve.
Seite 132: Active Line Modules
Line Modules 3.4 Active Line Modules Active Line Modules 3.4.1 Beschreibung Die selbstgeführten Ein-/Rückspeiseeinheiten arbeiten als Hochsetzsteller und erzeugen eine geregelte Zwischenkreisspannung, die 1,5-fach höher als die Netznennspannung liegt. Damit sind die angeschlossenen Motor Modules von der Netzspannung entkoppelt, was zu einer höheren Dynamik und verbesserten Regelungseigenschaften führt, da Netztoleranzen bzw.
Seite 133 Line Modules 3.4 Active Line Modules Bild 3-27 Übersicht Active Infeed, Baugröße FI/FX und GI/GX Bei einem Active Infeed mit einem Active Line Module der Baugröße HX oder JX ist das Überbrückungsschütz nicht im zugehörigen Active Interface Module enthalten, es muss separat vorgesehen werden.
Seite 134 Line Modules 3.4 Active Line Modules Parallelschaltung von Active Line Modules zur Leistungserhöhung Zur Leistungserhöhung ist die Parallelschaltung von bis zu vier Active Line Modules jeweils gleicher Leistung möglich. Bei Parallelschaltung von Active Line Modules müssen die folgenden Regeln beachtet werden: ●...
Seite 135: Sicherheitshinweise
Line Modules 3.4 Active Line Modules 3.4.2 Sicherheitshinweise WARNUNG Nach Abschaltung aller Spannungen steht noch 5 Minuten lang an der Komponente gefährliche Spannung an. Erst nach Ablauf dieser Zeit dürfen Arbeiten vorgenommen werden. Messen Sie zusätzlich auch nach Ablauf der 5 Minuten die Spannung vor Beginn der Arbeiten! Die Spannung kann an den Zwischenkreisklemmen DCP und DCN gemessen werden.
Seite 136: Schnittstellenbeschreibung
Line Modules 3.4 Active Line Modules 3.4.3 Schnittstellenbeschreibung 3.4.3.1 Übersicht Bild 3-29 Active Line Module, Baugröße FX, bei Bestellnummern 6SL3330–7Txxx–xAA3 Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 137 Line Modules 3.4 Active Line Modules Bild 3-30 Active Line Module, Baugröße FX, bei Bestellnummern 6SL3330–7Txxx–xAA0 Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 138 Line Modules 3.4 Active Line Modules Bild 3-31 Active Line Module, Baugröße GX, bei Bestellnummern 6SL3330–7Txxx–xAA3 Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 139 Line Modules 3.4 Active Line Modules Bild 3-32 Active Line Module, Baugröße GX, bei Bestellnummern 6SL3330–7Txxx–xAA0 Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 140 Line Modules 3.4 Active Line Modules Bild 3-33 Active Line Module, Baugröße HX, bei Bestellnummern 6SL3330–7Txxx–xAA3 Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 141 Line Modules 3.4 Active Line Modules Bild 3-34 Active Line Module, Baugröße HX, bei Bestellnummern 6SL3330–7Txxx–xAA0 Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 142 Line Modules 3.4 Active Line Modules Bild 3-35 Active Line Module, Baugröße JX, bei Bestellnummern 6SL3330–7Txxx–xAA3 Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 143 Line Modules 3.4 Active Line Modules Bild 3-36 Active Line Module, Baugröße JX, bei Bestellnummern 6SL3330–7Txxx–xAA0 Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 144: Anschlussbeispiel
Line Modules 3.4 Active Line Modules 3.4.3.2 Anschlussbeispiel Active Line Module Bild 3-37 Anschlussbild Active Line Module, bei Bestellnummern 6SL3330–7Txxx–xAA3 Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 145: Active Line Module
Line Modules 3.4 Active Line Modules Active Line Module Bild 3-38 Anschlussbild Active Line Module, bei Bestellnummern 6SL3330–7Txxx–xAA0 Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 146: Netz-/Lastanschluss
Line Modules 3.4 Active Line Modules 3.4.3.3 Netz-/Lastanschluss Tabelle 3- 33 Netz-/Lastanschluss Active Line Module Klemmen Technische Angaben U1, V1, W1 Spannung: 3 AC Leistungseingang 3 AC 380 V -10 % (-15 % < 1 min) bis 3 AC 480 V +10 % ...
Seite 147: X41 Ep-Klemmen / Temperatursensor-Anschluss
Line Modules 3.4 Active Line Modules Hinweis Anschluss Lüfterversorgung bei Baugröße FX und GX Der Anschluss der Lüfterversorgung erfolgt bei Baugröße FX und GX direkt am Sicherungshalter -F10 bzw. -F11. 3.4.3.5 X41 EP-Klemmen / Temperatursensor-Anschluss Tabelle 3- 35 Klemmenleiste X41, bei Bestellnummern 6SL3330–7Txxx–xAA3 Klemme Funktion Technische Angaben...
Seite 148: X42 Klemmenleiste
Line Modules 3.4 Active Line Modules Tabelle 3- 36 Klemmenleiste X41, bei Bestellnummern 6SL3330–7Txxx–xAA0 Klemme Funktion Technische Angaben Nicht belegt Nicht belegt EP +24 V (Enable Pulses) Anschlussspannung: DC 24 V (20,4 V – 28,8 V) Stromaufnahme: 10 mA EP M1 (Enable Pulses) max.
Seite 149: X400, X401, X402 Drive-Cliq Schnittstellen
Line Modules 3.4 Active Line Modules 3.4.3.7 X400, X401, X402 DRIVE-CLiQ Schnittstellen Tabelle 3- 38 DRIVE-CLiQ Schnittstellen X400, X401, X402 Signalname Technische Angaben Sendedaten + Sendedaten - Empfangsdaten + reserviert, nicht belegen reserviert, nicht belegen Empfangsdaten - reserviert, nicht belegen reserviert, nicht belegen + (24 V) 24 V Stromversorgung...
Seite 150: Bedeutung Der Leds Auf Dem Control Interface Module Im Active Line Module
Zwischenkreisspannung < 100 V und Spannung an -X9:1/2 kleiner 12 V. Die Komponente ist betriebsbereit. Blinklicht Es liegt eine Störung an. Falls nach einem POWER ON das Blinklicht weiterhin ansteht, kontaktieren Sie den SIEMENS-Service. WARNUNG Unabhängig vom Zustand der LED "DC LINK" kann immer gefährliche Zwischenkreisspannung anliegen.
Seite 151: Bedeutung Der Leds Auf Dem Control Interface Board Im Active Line Module
Line Modules 3.4 Active Line Modules 3.4.3.9 Bedeutung der LEDs auf dem Control Interface Board im Active Line Module Hinweis Die Beschreibung gilt für Active Line Modules mit der Bestellnummer 6SL3330–7Txxx–xAA0. Tabelle 3- 41 Bedeutung der LEDs auf dem Control Interface Board im Active Line Module LED, Zustand Beschreibung H200...
Seite 152: Maßbild
Line Modules 3.4 Active Line Modules 3.4.4 Maßbild Maßbild Baugröße FX Die einzuhaltenden Lüftungsfreiräume werden durch die gestrichelte Linie gekennzeichnet. Bild 3-39 Maßbild Active Line Module, Baugröße FX. Vorderansicht, Seitenansicht Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 153 Line Modules 3.4 Active Line Modules Maßbild Baugröße GX Die einzuhaltenden Lüftungsfreiräume werden durch die gestrichelte Linie gekennzeichnet. Bild 3-40 Maßbild Active Line Module, Baugröße GX. Vorderansicht, Seitenansicht Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 154 Line Modules 3.4 Active Line Modules Maßbild Baugröße HX Die einzuhaltenden Lüftungsfreiräume werden durch die gestrichelte Linie gekennzeichnet. Bild 3-41 Maßbild Active Line Module, Baugröße HX. Seitenansicht, Rückansicht Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 155: Maßbild Baugröße Jx
Line Modules 3.4 Active Line Modules Maßbild Baugröße JX Die einzuhaltenden Lüftungsfreiräume werden durch die gestrichelte Linie gekennzeichnet. Bild 3-42 Maßbild Active Line Module, Baugröße JX. Seitenansicht, Rückansicht Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 156: Elektrischer Anschluss
Line Modules 3.4 Active Line Modules 3.4.5 Elektrischer Anschluss Anpassen der Lüfterspannung (-T10) Die Spannungsversorgung der Gerätelüfter (1AC 230 V) im Active Line Module (-T10) wird aus dem Hauptnetz mit Hilfe von Transformatoren erzeugt. Die Positionen der Transformatoren sind in den Schnittstellenbeschreibungen zu finden. Zur Feinanpassung an die jeweilige Netzspannung sind die Transformatoren mit primärseitigen Anzapfungen versehen.
Seite 157 Line Modules 3.4 Active Line Modules Tabelle 3- 42 Zuordnung der vorhandenen Netzspannung zur Einstellung am Lüftertransformator (3 AC 380 V – 480 V) Netzspannung Anzapfung am Lüftertransformator (-T10) 380 V ± 10 % 380 V 400 V ± 10 % 400 V 440 V ±...
Seite 158: Technische Daten
Line Modules 3.4 Active Line Modules 3.4.6 Technische Daten Tabelle 3- 44 Technische Daten Active Line Modules, 3 AC 380 V – 480 V, Teil 1 Bestellnummer 6SL3330– 7TE32–1AA0 7TE32–6AA0 7TE33–8AA0 7TE35–0AA0 7TE32–1AA3 7TE32–6AA3 7TE33–8AA3 7TE35–0AA3 Ein-/Rückspeiseleistung - Bemessungsleistung Pn bei 3 AC 400 V - Pmax bei 3 AC 400 V 352,5 Zwischenkreisstrom...
Seite 159 Line Modules 3.4 Active Line Modules Bestellnummer 6SL3330– 7TE32–1AA0 7TE32–6AA0 7TE33–8AA0 7TE35–0AA0 7TE32–1AA3 7TE32–6AA3 7TE33–8AA3 7TE35–0AA3 Abmessungen - Breite - Höhe 1400 1400 1533 1533 - Tiefe Baugröße Gewicht UL-gelistete Sicherung 3NE1230-2 3NE1331-2 3NE1334-2 3NE1436-2 - Anzahl (parallel geschaltet) - Bemessungsstrom - Baugröße nach DIN 43620-1 Zum Aufbau eines UL-approbierten Systems sind die angegebenen Sicherungen unbedingt erforderlich.
Seite 160 Line Modules 3.4 Active Line Modules Tabelle 3- 45 Technische Daten Active Line Modules, 3 AC 380 V – 480 V, Teil 2 Bestellnummer 6SL3330– 7TE36–1AA0 7TE38–4AA0 7TE41–0AA0 7TE41–4AA0 7TE36–1AA3 7TE38–4AA3 7TE41–0AA3 7TE41–4AA3 Ein-/Rückspeiseleistung - Bemessungsleistung Pn bei 3 AC 400 V - Pmax bei 3 AC 400 V 1350 Zwischenkreisstrom...
Seite 161 Line Modules 3.4 Active Line Modules Bestellnummer 6SL3330– 7TE36–1AA0 7TE38–4AA0 7TE41–0AA0 7TE41–4AA0 7TE36–1AA3 7TE38–4AA3 7TE41–0AA3 7TE41–4AA3 Gewicht UL-gelistete Sicherung 3NE1438-2 3NE1334-2 3NE1436-2 3NE1448-2 - Anzahl (parallel geschaltet) - Bemessungsstrom - Baugröße nach DIN 43620-1 Zum Aufbau eines UL-approbierten Systems sind die angegebenen Sicherungen unbedingt erforderlich. Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 162 Line Modules 3.4 Active Line Modules Tabelle 3- 46 Technische Daten Active Line Modules, 3 AC 500 V – 690 V Bestellnummer 6SL3330– 7TG35–8AA0 7TG37–4AA0 7TG41–0AA0 7TG41–3AA0 7TG35–8AA3 7TG37–4AA3 7TG41–0AA3 7TG41–3AA3 Ein-/Rückspeiseleistung - Bemessungsleistung Pn bei 3 AC 690 V 1100 1400 - Bemessungsleistung Pn bei 3 AC 500 V...
Seite 163: Hohe Überlast
Line Modules 3.4 Active Line Modules Bestellnummer 6SL3330– 7TG35–8AA0 7TG37–4AA0 7TG41–0AA0 7TG41–3AA0 7TG35–8AA3 7TG37–4AA3 7TG41–0AA3 7TG41–3AA3 Baugröße Gewicht UL-gelistete Sicherung 3NE1447-2 3NE1448-2 3NE1436-2 3NE1438-2 - Anzahl (parallel geschaltet) - Bemessungsstrom - Baugröße nach DIN 43620-1 Zum Aufbau eines UL-approbierten Systems sind die angegebenen Sicherungen unbedingt erforderlich. Überlastfähigkeit Die Active Line Modules bieten eine Überlastreserve.
Seite 164 Line Modules 3.4 Active Line Modules Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 165: Motor Modules
Motor Modules Beschreibung Ein Motor Module ist ein Leistungsteil (DC-AC Wechselrichter), das die Energie für den angeschlossenen Motor zur Verfügung stellt. Die Energieversorgung erfolgt durch den Zwischenkreis des Antriebsgerätes. Ein Motor Module muss über DRIVE-CLiQ mit einer Control Unit verbunden werden, in der seine Steuer- und Regelungsfunktionen hinterlegt sind.
Seite 166 Motor Modules 4.1 Beschreibung Funktionsweise Motor Modules sind für Mehrachsantriebe konzipiert und werden von einer Control Unit CU320 oder einer Control Unit SIMOTION D angesteuert. Die Motor Modules sind über eine gemeinsame DC-Verschienung verbunden. Über den Gleichspannungszwischenkreis werden ein oder mehrere Motor Modules mit Energie für die Motoren versorgt.
Seite 167: Sicherheitshinweise
Motor Modules 4.2 Sicherheitshinweise Sicherheitshinweise WARNUNG Nach Abschaltung aller Spannungen steht noch 5 Minuten lang an allen Komponenten gefährliche Spannung an. Erst nach Ablauf dieser Zeit darf an der Komponente gearbeitet werden. Messen Sie zusätzlich auch nach Ablauf der 5 Minuten die Spannung vor Beginn der Arbeiten! Die Spannung kann an den Zwischenkreisklemmen DCP und DCN gemessen werden.
Seite 168: Schnittstellenbeschreibung
Motor Modules 4.3 Schnittstellenbeschreibung Schnittstellenbeschreibung 4.3.1 Übersicht Bild 4-1 Motor Module, Baugröße FX, bei Bestellnummern 6SL3320–1Txxx–xAA3 Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 169 Motor Modules 4.3 Schnittstellenbeschreibung Bild 4-2 Motor Module, Baugröße FX, bei Bestellnummern 6SL3320–1Txxx–xAA0 Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 170 Motor Modules 4.3 Schnittstellenbeschreibung Bild 4-3 Motor Module, Baugröße GX, bei Bestellnummern 6SL3320–1Txxx–xAA3 Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 171 Motor Modules 4.3 Schnittstellenbeschreibung Bild 4-4 Motor Module, Baugröße GX, bei Bestellnummern 6SL3320–1Txxx–xAA0 Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 172 Motor Modules 4.3 Schnittstellenbeschreibung Bild 4-5 Motor Module, Baugröße HX, bei Bestellnummern 6SL3320–1Txxx–xAA3 Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 173 Motor Modules 4.3 Schnittstellenbeschreibung Bild 4-6 Motor Module, Baugröße HX, bei Bestellnummern 6SL3320–1Txxx–xAA0 Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 174 Motor Modules 4.3 Schnittstellenbeschreibung Bild 4-7 Motor Module, Baugröße JX, bei Bestellnummern 6SL3320–1Txxx–xAA3 Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 175 Motor Modules 4.3 Schnittstellenbeschreibung Bild 4-8 Motor Module, Baugröße JX, bei Bestellnummern 6SL3320–1Txxx–xAA0 Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 176: Anschlussbeispiel
Motor Modules 4.3 Schnittstellenbeschreibung 4.3.2 Anschlussbeispiel Bild 4-9 Anschlussbeispiel Motor Modules, bei Bestellnummern 6SL3320–1Txxx–xAA3 Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 177 Motor Modules 4.3 Schnittstellenbeschreibung Bild 4-10 Anschlussbeispiel Motor Modules, bei Bestellnummern 6SL3320–1Txxx–xAA0 Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 178: Zwischenkreis-/Motoranschluss
Motor Modules 4.3 Schnittstellenbeschreibung 4.3.3 Zwischenkreis-/Motoranschluss Tabelle 4- 2 Zwischenkreis-/Motoranschluss Motor Module Klemmen Technische Angaben DCP, DCN Spannung: DC-Leistungseingang DC 510 V bis 750 V  DC 675 V bis 1080 V  Anschlüsse: Baugröße FX / GX: Gewinde M10 / 25 Nm für Ringkabelschuhe gemäß DIN 46234 ...
Seite 179: X9 Klemmenleiste
Motor Modules 4.3 Schnittstellenbeschreibung 4.3.4 X9 Klemmenleiste Tabelle 4- 3 Klemmenleiste X9, bei Bestellnummern 6SL3320–1Txxx–xAA3 Klemme Signalname Technische Angaben P24V Spannung: DC 24 V (20,4 V – 28,8 V) Stromaufnahme: max. 1,4 A AC 240 V: max. 8 A DC 24 V: max. 1 A potenzialfrei AC 240 V: max.
Seite 180: Dcps, Dcns Anschluss Für Einen Du/Dt-Filter
Motor Modules 4.3 Schnittstellenbeschreibung 4.3.5 DCPS, DCNS Anschluss für einen du/dt-Filter Tabelle 4- 5 DCPS, DCNS Baugröße anschließbarer Querschnitt Anschlussschraube 1 x 35 mm² 1 x 70 mm² 1 x 185 mm² 2 x 185 mm² Bei den Baugrößen FX und GX werden die Anschlusskabel nach unten durch das Motor Module heraus geführt.
Seite 181: X41 Ep-Klemmen / Temperatursensor-Anschluss
Motor Modules 4.3 Schnittstellenbeschreibung 4.3.6 X41 EP-Klemmen / Temperatursensor-Anschluss Tabelle 4- 6 Klemmenleiste X41, bei Bestellnummern 6SL3320–1Txxx–xAA3 Klemme Funktion Technische Angaben EP M1 (Enable Pulses) Anschlussspannung: DC 24 V (20,4 V – 28,8 V) Stromaufnahme: 10 mA EP +24 V (Enable Pulses) Signallaufzeiten: L →...
Seite 182 Motor Modules 4.3 Schnittstellenbeschreibung Tabelle 4- 7 Klemmenleiste X41, bei Bestellnummern 6SL3320–1Txxx–xAA0 Klemme Funktion Technische Angaben + Temp Temperatursensoranschluss KTY84–1C130 / PTC - Temp EP +24 V (Enable Pulses) Anschlussspannung: DC 24 V (20,4 V – 28,8 V) Stromaufnahme: 10 mA EP M1 (Enable Pulses) Signallaufzeiten: L →...
Seite 183: X42 Klemmenleiste
Motor Modules 4.3 Schnittstellenbeschreibung 4.3.7 X42 Klemmenleiste Tabelle 4- 8 Klemmenleiste X42 Spannungsversorgung für Control Unit, Sensor Module und Terminal Module, bei Bestellnummern 6SL3320–1Txxx–xAA3 Klemme Funktion Technische Angaben P24L Spannungsversorgung für Control Unit, Sensor Module und Terminal Module (18 ... 28,8 V) maximaler Laststrom: 3 A max.
Seite 184: X400, X401, X402 Drive-Cliq Schnittstellen
Motor Modules 4.3 Schnittstellenbeschreibung 4.3.9 X400, X401, X402 DRIVE-CLiQ Schnittstellen Tabelle 4- 10 DRIVE-CLiQ Schnittstellen X400, X401, X402 Signalname Technische Angaben Sendedaten + Sendedaten - Empfangsdaten + reserviert, nicht belegen reserviert, nicht belegen Empfangsdaten - reserviert, nicht belegen reserviert, nicht belegen + (24 V) 24 V Stromversorgung M (0 V)
Seite 185: Bedeutung Der Leds Auf Dem Control Interface Module Im Motor Module
Zwischenkreisspannung < 100 V und Spannung an -X9:1/2 kleiner 12 V. Die Komponente ist betriebsbereit. Blinklicht Es liegt eine Störung an. Falls nach einem POWER ON das Blinklicht weiterhin ansteht, kontaktieren Sie den SIEMENS-Service. WARNUNG Unabhängig vom Zustand der LED "DC LINK" kann immer gefährliche Zwischenkreisspannung anliegen.
Seite 186: Bedeutung Der Leds Auf Dem Control Interface Board Im Motor Module
Motor Modules 4.3 Schnittstellenbeschreibung 4.3.11 Bedeutung der LEDs auf dem Control Interface Board im Motor Module Hinweis Die Beschreibung gilt für Motor Modules mit der Bestellnummer 6SL3320–1Txxx–xAA0. Tabelle 4- 13 Bedeutung der LEDs auf dem Control Interface Board im Motor Module LED, Zustand Beschreibung H200...
Seite 187: Maßbild
Motor Modules 4.4 Maßbild Maßbild Maßbild Baugröße FX Die einzuhaltenden Lüftungsfreiräume werden durch die gestrichelte Linie gekennzeichnet. Bild 4-11 Maßbild Motor Module, Baugröße FX. Vorderansicht, Seitenansicht Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 188 Motor Modules 4.4 Maßbild Maßbild Baugröße GX Die einzuhaltenden Lüftungsfreiräume werden durch die gestrichelte Linie gekennzeichnet. Bild 4-12 Maßbild Motor Module, Baugröße GX. Vorderansicht, Seitenansicht Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 189 Motor Modules 4.4 Maßbild Maßbild Baugröße HX Die einzuhaltenden Lüftungsfreiräume werden durch die gestrichelte Linie gekennzeichnet. Bild 4-13 Maßbild Motor Module, Baugröße HX. Seitenansicht, Rückansicht Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 190 Motor Modules 4.4 Maßbild Maßbild Baugröße JX Die einzuhaltenden Lüftungsfreiräume werden durch die gestrichelte Linie gekennzeichnet. Bild 4-14 Maßbild Motor Module, Baugröße JX. Seitenansicht, Rückansicht Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 191: Elektrischer Anschluss
Motor Modules 4.5 Elektrischer Anschluss Elektrischer Anschluss Anpassen der Lüfterspannung (-T10) Die Spannungsversorgung der Gerätelüfter (1AC 230 V) im Motor Module (-T10) wird aus dem Hauptnetz mit Hilfe von Transformatoren erzeugt. Die Positionen der Transformatoren sind in den Schnittstellenbeschreibungen zu finden. Zur Feinanpassung an die jeweilige Netzspannung sind die Transformatoren mit primärseitigen Anzapfungen versehen.
Seite 192 Motor Modules 4.5 Elektrischer Anschluss Tabelle 4- 14 Zuordnung der vorhandenen Netzspannung zur Einstellung am Lüftertransformator (3 AC 380 V – 480 V) Netzspannung Anzapfung am Lüftertransformator (-T10) 380 V ± 10 % 380 V 400 V ± 10 % 400 V 440 V ±...
Seite 193: Technische Daten
Motor Modules 4.6 Technische Daten Technische Daten 4.6.1 Motor Modules DC 510 V – DC 750 V Tabelle 4- 16 Technische Daten Motor Module, DC 510 V – 750 V, Teil 1 Bestellnummer 6SL3320– 1TE32–1AA0 1TE32–6AA0 1TE33–1AA0 1TE33–8AA0 1TE32–1AA3 1TE32–6AA3 1TE33–1AA3 1TE33–8AA3 Ausgangsstrom...
Seite 194 Motor Modules 4.6 Technische Daten Bestellnummer 6SL3320– 1TE32–1AA0 1TE32–6AA0 1TE33–1AA0 1TE33–8AA0 1TE32–1AA3 1TE32–6AA3 1TE33–1AA3 1TE33–8AA3 Abmessungen - Breite - Höhe 1400 1400 1533 1533 - Tiefe Baugröße Gewicht Bemessungsleistung eines typischen Norm-Asynchronmotors bei 3 AC 400 V. Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 195 Motor Modules 4.6 Technische Daten Tabelle 4- 17 Technische Daten Motor Module, DC 510 V – 750 V, Teil 2 Bestellnummer 6SL3320– 1TE35–0AA0 1TE36–1AA0 1TE37–5AA0 1TE38–4AA0 1TE35–0AA3 1TE36–1AA3 1TE37–5AA3 1TE38–4AA3 Ausgangsstrom - Bemessungsstrom I - Grundlaststrom I - Grundlaststrom I - bei S6-Betrieb (40 %) I - Max.
Seite 196 Motor Modules 4.6 Technische Daten Bestellnummer 6SL3320– 1TE35–0AA0 1TE36–1AA0 1TE37–5AA0 1TE38–4AA0 1TE35–0AA3 1TE36–1AA3 1TE37–5AA3 1TE38–4AA3 Baugröße Gewicht Bemessungsleistung eines typischen Norm-Asynchronmotors bei 3 AC 400 V. Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 197 Motor Modules 4.6 Technische Daten Tabelle 4- 18 Technische Daten Motor Module, DC 510 V – 750 V, Teil 3 Bestellnummer 6SL3320– 1TE41–0AA0 1TE41–2AA0 1TE41–4AA0 1TE41–0AA3 1TE41–2AA3 1TE41–4AA3 Ausgangsstrom - Bemessungsstrom I 1260 1405 - Grundlaststrom I 1230 1370 - Grundlaststrom I 1127 1257 - bei S6-Betrieb (40 %) I...
Seite 198 Motor Modules 4.6 Technische Daten Bestellnummer 6SL3320– 1TE41–0AA0 1TE41–2AA0 1TE41–4AA0 1TE41–0AA3 1TE41–2AA3 1TE41–4AA3 Baugröße Gewicht Bemessungsleistung eines typischen Norm-Asynchronmotors bei 3 AC 400 V. Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 199: Motor Modules Dc 675 V - Dc 1080 V
Motor Modules 4.6 Technische Daten 4.6.2 Motor Modules DC 675 V – DC 1080 V Tabelle 4- 19 Technische Daten Motor Module, DC 675 V – DC 1080 V, Teil 1 Bestellnummer 6SL3320– 1TG28–5AA0 1TG31–0AA0 1TG31–2AA0 1TG31–5AA0 1TG28–5AA3 1TG31–0AA3 1TG31–2AA3 1TG31–5AA3 Ausgangsstrom - Bemessungsstrom I...
Seite 200 Motor Modules 4.6 Technische Daten Bestellnummer 6SL3320– 1TG28–5AA0 1TG31–0AA0 1TG31–2AA0 1TG31–5AA0 1TG28–5AA3 1TG31–0AA3 1TG31–2AA3 1TG31–5AA3 Baugröße Gewicht Bemessungsleistung eines typischen Norm-Asynchronmotors bei 3 AC 690 V. Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 201 Motor Modules 4.6 Technische Daten Tabelle 4- 20 Technische Daten Motor Module, DC 675 V – DC 1080 V, Teil 2 Bestellnummer 6SL3320– 1TG31–8AA0 1TG32–2AA0 1TG32–6AA0 1TG33–3AA0 1TG31–8AA3 1TG32–2AA3 1TG32–6AA3 1TG33–3AA3 Ausgangsstrom - Bemessungsstrom I - Grundlaststrom I - Grundlaststrom I - Max.
Seite 202 Motor Modules 4.6 Technische Daten Tabelle 4- 21 Technische Daten Motor Module, DC 675 V – DC 1080 V, Teil 3 Bestellnummer 6SL3320– 1TG34–1AA0 1TG34–7AA0 1TG35–8AA0 1TG37–4AA0 1TG34–1AA3 1TG34–7AA3 1TG35–8AA3 1TG37–4AA3 Ausgangsstrom - Bemessungsstrom I - Grundlaststrom I - Grundlaststrom I - Max.
Seite 203 Motor Modules 4.6 Technische Daten Tabelle 4- 22 Technische Daten Motor Module, DC 675 V – DC 1080 V, Teil 4 Bestellnummer 6SL3320– 1TG38–1AA0 1TG38–8AA0 1TG41–0AA0 1TG41–3AA0 1TG38–1AA3 1TG38–8AA3 1TG41–0AA3 1TG41–3AA3 Ausgangsstrom - Bemessungsstrom I 1025 1270 - Grundlaststrom I 1000 1230 - Grundlaststrom I...
Seite 204: Überlastfähigkeit
Motor Modules 4.6 Technische Daten 4.6.3 Überlastfähigkeit Die Motor Modules bieten eine Überlastreserve, um z. B. Losbrechmomente zu überwinden. Bei Antrieben mit Überlastforderungen ist deshalb für die jeweilige geforderte Belastung der entsprechende Grundlaststrom zugrunde zu legen. Die Überlasten gelten unter der Voraussetzung, dass vor und nach der Überlast das Motor Module mit seinem Grundlaststrom betrieben wird, hierbei liegt eine Lastspieldauer von 300 s zugrunde.
Seite 205: Stromreduktion In Abhängigkeit Von Der Pulsfrequenz
Motor Modules 4.6 Technische Daten Hohe Überlast Dem Grundlaststrom für hohe Überlast I liegt das Lastspiel 150 % für 60 s bzw. 160 % für 10 s zugrunde. Bild 4-17 Hohe Überlast 4.6.4 Stromreduktion in Abhängigkeit von der Pulsfrequenz Bei Erhöhung der Pulsfrequenz ist ein Deratingfaktor des Ausgangsstromes zu berücksichtigen.
Seite 206 Motor Modules 4.6 Technische Daten Tabelle 4- 24 Deratingfaktor des Ausgangsstromes in Abhängigkeit von der Pulsfrequenz bei Geräten mit 1,25 kHz Bemessungspulsfrequenz Bestell-Nr Typleistung [kW] Ausgangsstrom bei Deratingfaktor bei 6SL3320-... 1,25 kHz Pulsfrequenz [A] 2,5 kHz Pulsfrequenz Anschlussspannung DC 510 – 750 V 1TE36-1AAx 72 % 1TE37-5AAx...
Seite 207: Maximale Ausgangsfrequenzen Durch Erhöhung Der Pulsfrequenz
Motor Modules 4.6 Technische Daten Maximale Ausgangsfrequenzen durch Erhöhung der Pulsfrequenz Durch ganzzahlige Vervielfachung der Bemessungspulsfrequenz lassen sich unter Berücksichtigung der Deratingfaktoren folgende Ausgangsfrequenzen erzielen: Tabelle 4- 25 Maximale Ausgangsfrequenzen durch Erhöhung der Pulsfrequenz in der Betriebsart VECTOR Pulsfrequenz [kHz] maximale Ausgangsfrequenz [Hz] 1,25 Durch die Regelung ist die maximale Ausgangsfrequenz auf 300 Hz begrenzt (bei Stromreglertakt...
Seite 208: Mindestleitungslängen Bei Parallelschaltung Und Anschluss An Einen Motor Mit Einwicklungssystem
Motor Modules 4.6 Technische Daten Mindestleitungslängen bei Parallelschaltung und Anschluss an einen Motor mit Einwicklungssystem ACHTUNG Die in den nachstehenden Tabellen aufgeführten Mindestleitungslängen müssen bei einer Parallelschaltung von zwei oder mehr Motor Modules und Anschluss an einen Motor mit Einwicklungssystem eingehalten werden. Kann die erforderliche Leitungslänge in der Applikation nicht erreicht werden, ist eine Motordrossel vorzusehen.
Seite 209: Zwischenkreiskomponenten
Zwischenkreiskomponenten Braking Module 5.1.1 Beschreibung Ein Braking Module und ein externer Bremswiderstand werden benötigt, um bei Netzausfall Antriebe gezielt stillsetzen zu können (z. B. Notrückzug oder NOT-HALT Kategorie 1) oder um bei kurzzeitigem Generatorbetrieb die Zwischenkreisspannung zu begrenzen, weil z. B. beim Einsatz eines Basic Line Modules die Rückspeisefähigkeit ins Versorgungsnetz nicht gegeben ist.
Seite 210 Zwischenkreiskomponenten 5.1 Braking Module Aufbau Der Einbau der Braking Modules Bauform Chassis erfolgt auf einen Einbauplatz innerhalb der Basic Line Modules oder Smart Line Modules oder Active Line Modules oder Motor Modules und wird über dessen Lüfter forciert gekühlt. Die Versorgungsspannung für die Elektronik wird dem Zwischenkreis entnommen.
Seite 211: Sicherheitshinweise
Landessprache auf den Modulen angebracht sein. VORSICHT Die Verbindung zu den Bremswiderständen ist kurzschluss- und erdschlusssicher auszuführen. Hinweis Bei dem Einsatz von Bremswiderständen, die nicht von SIEMENS für SINAMICS freigegeben sind, können diese zerstört werden. Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 212: Schnittstellenbeschreibung
Zwischenkreiskomponenten 5.1 Braking Module 5.1.3 Schnittstellenbeschreibung 5.1.3.1 Braking Module für Baugröße FX, FB Bild 5-2 Braking Module für Active Line Module / Motor Module, Baugröße FX und für Basic Line Module, Baugröße FB Hinweis Bei diesem Braking Module sind die Schnittstellen R1 und DCPA über einen gemeinsamen Anschluss realisiert.
Seite 213: Braking Module Für Baugröße Gx, Gb
Zwischenkreiskomponenten 5.1 Braking Module 5.1.3.2 Braking Module für Baugröße GX, GB Bild 5-3 Braking Module für Smart Line Module / Active Line Module / Motor Module, Baugröße GX und für Basic Line Module, Baugröße GB Hinweis Bei diesem Braking Module sind die Schnittstellen R1 und DCPA über einen gemeinsamen Anschluss realisiert.
Seite 214: Braking Module Für Baugröße Hx, Jx
Zwischenkreiskomponenten 5.1 Braking Module 5.1.3.3 Braking Module für Baugröße HX, JX Bild 5-4 Braking Module für Smart Line Module / Active Line Module / Motor Module, Baugröße HX / JX Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 215: Anschlussbeispiel
Zwischenkreiskomponenten 5.1 Braking Module 5.1.3.4 Anschlussbeispiel Bild 5-5 Anschlussbeispiel Braking Module 5.1.3.5 Anschluss Bremswiderstand Tabelle 5- 1 Anschluss Bremswiderstand Klemme Bezeichnung Bremswiderstandsanschluss R+ Bremswiderstandsanschluss R- Empfohlene Anschlussquerschnitte: bei 25/125 kW: 35 mm , bei 50/250 kW: 50 mm Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 216: X21 Digitalein-/Ausgänge
Zwischenkreiskomponenten 5.1 Braking Module 5.1.3.6 X21 Digitalein–/ausgänge Tabelle 5- 2 Klemmenleiste X21 Klemme Bezeichnung Technische Angaben Schirm Schirmanschluss für Klemme 2 ... 6 High-Pegel: +15 V bis 30 V Stromaufnahme: 2 mA bis 15 mA DI Inhibit-Eingang Low-Pegel: -3 V bis 5 V High-Signal: keine Störung Low-Signal: Störung liegt an DO Störausgang...
Seite 217 Zwischenkreiskomponenten 5.1 Braking Module Tabelle 5- 3 Ansprechschwellen der Braking Modules Spannung Ansprech- Schalter- Bemerkung schwelle position 3 AC 380 V – 673 V 774 V ist in der Werkseinstellung voreingestellt. Bei 480 V Netzspannungen von 3 AC 380 V bis 400 V kann – zur 774 V Reduzierung der Spannungsbeanspruchung von Motor und Umrichter –...
Seite 218: Montage
Zwischenkreiskomponenten 5.1 Braking Module 5.1.4 Montage 5.1.4.1 Montage des Braking Modules in ein Active Line Module / Motor Module der Baugröße FX Bild 5-6 Montage des Braking Module in ein Active Line Module / Motor Module der Baugröße FX – Schritt 1 - 3 Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 219: Einbau Des Braking Module
Zwischenkreiskomponenten 5.1 Braking Module Bild 5-7 Montage des Braking Module in ein Active Line Module / Motor Module der Baugröße FX – Schritt 4 - 6 Einbau des Braking Module Die Nummerierungen der Montageschritte entsprechen den Ziffern in den vorstehenden Bildern.
Seite 220: Schrauben Der Blindabdeckung Entfernen
Zwischenkreiskomponenten 5.1 Braking Module 4. 3 Schrauben der Blindabdeckung entfernen Abdeckung entfernen. 5. Braking Module an Stelle der Abdeckung einsetzen und mit den 3 Schrauben von Schritt 4 befestigen. 6. Verbindungskabel zum Zwischenkreis mit 2 Schrauben (Anschluss Braking Module) und 2 Muttern (Anschluss Zwischenkreis) befestigen.
Seite 221: Montage Des Braking Modules In Ein Smart Line Module / Active Line Module / Motor Module Der Baugröße Gx
Zwischenkreiskomponenten 5.1 Braking Module 5.1.4.2 Montage des Braking Modules in ein Smart Line Module / Active Line Module / Motor Module der Baugröße GX Bild 5-8 Montage des Braking Module in ein Smart Line Module / Active Line Module / Motor Module der Baugröße GX –...
Seite 222 Zwischenkreiskomponenten 5.1 Braking Module Bild 5-9 Montage des Braking Module in ein Smart Line Module / Active Line Module / Motor Module der Baugröße GX – Schritt 4 - 6 Einbau des Braking Module Die Nummerierungen der Montageschritte entsprechen den Ziffern in den vorstehenden Bildern.
Seite 223: Montage Des Braking Modules In Ein Smart Line Module / Active Line Module / Motor Module Der Baugröße Hx
Zwischenkreiskomponenten 5.1 Braking Module 4. 3 Schrauben der Blindabdeckung entfernen. Abdeckung entfernen. 5. Braking Module an Stelle der Abdeckung einsetzen und mit den 3 Schrauben von Schritt 4 befestigen. 6. Verbindungskabel zum Zwischenkreis mit 2 Schrauben (Anschluss Braking Module) und 2 Muttern (Anschluss Zwischenkreis) befestigen.
Seite 224: Montage Des Braking Modules In Ein Smart Line Module / Active Line Module / Motor Module Der Baugröße Jx
Zwischenkreiskomponenten 5.1 Braking Module Einbau des Braking Module Die Nummerierungen der Montageschritte entsprechen den Ziffern im vorstehenden Bild. 1. Braking Module einsetzen. 2. 4 Halteschrauben für die Befestigung des Braking Module einschrauben. 3. Verbindungsbügel zum Zwischenkreis (DCPA/DCNA) montieren. VORSICHT Beachten Sie unbedingt die Anzugsdrehmomente in der Tabelle "Anzugsdrehmomente für Verbindung von stromführenden Teilen".
Seite 225 Zwischenkreiskomponenten 5.1 Braking Module Einbau des Braking Module Die Nummerierungen der Montageschritte entsprechen den Ziffern im Bild. 1. Braking Module einsetzen. 2. 4 Halteschrauben für die Befestigung des Braking Module einschrauben. 3. Verbindungsbügel zum Zwischenkreis (DCPA/DCNA) montieren. VORSICHT Beachten Sie unbedingt die Anzugsdrehmomente in der Tabelle "Anzugsdrehmomente für Verbindung von stromführenden Teilen".
Seite 226: Montage Des Braking Modules In Ein Basic Line Module Der Baugröße Fb
Zwischenkreiskomponenten 5.1 Braking Module 5.1.4.5 Montage des Braking Modules in ein Basic Line Module der Baugröße FB Bild 5-12 Montage des Braking Module in ein Basic Line Module der Baugröße FB Einbau des Braking Module Die Nummerierungen der Montageschritte entsprechen den Ziffern im Bild. 1.
Seite 227: Montage Des Braking Modules In Ein Basic Line Module Der Baugröße Gb
Zwischenkreiskomponenten 5.1 Braking Module VORSICHT Beachten Sie unbedingt die Anzugsdrehmomente in der Tabelle "Anzugsdrehmomente für Verbindung von stromführenden Teilen". 5.1.4.6 Montage des Braking Modules in ein Basic Line Module der Baugröße GB Bild 5-13 Montage des Braking Module in ein Basic Line Module der Baugröße GB Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 228 Zwischenkreiskomponenten 5.1 Braking Module Einbau des Braking Module Hinweis Zum Einbau eines Braking Modules der Baugröße GX in ein Basic Line Module der Baugröße GB wird ein Formkabelsatz benötigt, der unter der Bestellnummer 6SL3366- 2NG00-0AA0 erhältlich ist. Die Nummerierungen der Montageschritte entsprechen den Ziffern im Bild. 1.
Seite 229: Technische Daten
Zwischenkreiskomponenten 5.1 Braking Module 5.1.5 Technische Daten Tabelle 5- 4 Technische Daten Braking Modules, 3 AC 380 V – 480 V Braking Module 6SL3300- 1AE31-3AA0 1AE32-5AA0 1AE32-5BA0 Passend zum Einbau in: Smart Line Module / Active Line Module / Motor Module der Baugröße HX / JX Basic Line Module der Baugröße Leistung (Bemessungsleistung)
Seite 230 Zwischenkreiskomponenten 5.1 Braking Module Tabelle 5- 5 Technische Daten Braking Modules, 3 AC 500 V – 600 V Braking Module 6SL3300- 1AF31-3AA0 1AF32-5AA0 1AF32-5BA0 Passend zum Einbau in: Smart Line Module / Active Line Module / Motor Module der Baugröße HX / JX Basic Line Module der Baugröße Leistung (Bemessungsleistung)
Seite 231 Zwischenkreiskomponenten 5.1 Braking Module Tabelle 5- 6 Technische Daten Braking Modules, 3 AC 660 V – 690 V Braking Module 6SL3300- 1AH31-3AA0 1AH32-5AA0 1AH32-5BA0 Passend zum Einbau in: Smart Line Module / Active Line Module / Motor Module der Baugröße HX / JX Basic Line Module der Baugröße Leistung (Bemessungsleistung)
Seite 232: Bremswiderstände
Zwischenkreiskomponenten 5.2 Bremswiderstände Bremswiderstände 5.2.1 Beschreibung Über den Bremswiderstand wird die überschüssige Energie des Zwischenkreises abgebaut. Der Bremswiderstand wird an ein Braking Module angeschlossen. Durch die Platzierung des Bremswiderstandes außerhalb des Schaltschrankes bzw. außerhalb des Schaltanlagenraumes kann die entstehende Verlustwärme aus dem Bereich der Basic Line Modules bzw.
Seite 233: Sicherheitshinweise
Zwischenkreiskomponenten 5.2 Bremswiderstände 5.2.2 Sicherheitshinweise VORSICHT Die Lüftungsfreiräume von 200 mm an allen Seiten der Komponente mit Lüftungsgittern müssen eingehalten werden. VORSICHT Die Leitungen zum Bremswiderstand müssen kurzschluss- und erdschlusssicher verlegt werden! Hinweis Die Anschlussleitungen zum Braking Module im Basic Line Module bzw. Smart Line Module bzw.
Seite 234: Maßbild
Zwischenkreiskomponenten 5.2 Bremswiderstände 5.2.3 Maßbild Bild 5-14 Maßbild Bremswiderstand 25 kW / 125 kW Bild 5-15 Maßbild Bremswiderstand 50 kW / 250 kW Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 235: Elektrischer Anschluss
Zwischenkreiskomponenten 5.2 Bremswiderstände 5.2.4 Elektrischer Anschluss WARNUNG Das Anschließen der Anschlüsse am Braking Module ist nur bei spannungsfrei geschaltetem Basic Line Module bzw. Smart Line Modules bzw. Active Line Module bzw. Motor Module und bei entladenen Zwischenkreiskondensatoren zulässig. VORSICHT Die Leitungen zum Bremswiderstand müssen gemäß IEC 61800-5-2:2007, Tabelle D.1 so verlegt werden, dass ein Kurzschluss bzw.
Seite 236: Technische Daten
Zwischenkreiskomponenten 5.2 Bremswiderstände 5.2.5 Technische Daten Tabelle 5- 8 Technische Daten Bremswiderstände 3 AC 380 V – 480 V Bestellnummer Einheit 6SL3000-1BE31-3AA0 6SL3000-1BE32-5AA0 (Bemessungsleistung) (Spitzenleistung) max. Strom Widerstand Ω 4,4 (± 7,5 %) 2,2 (± 7,5 %) Kabeleinführung über Kabelverschraubung M50 über Kabelverschraubung M50 Leistungsanschluss über Bolzenklemme M8...
Seite 237 Zwischenkreiskomponenten 5.2 Bremswiderstände Lastspiel Bild 5-16 Lastspiel für Bremswiderstände Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 238 Zwischenkreiskomponenten 5.2 Bremswiderstände Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 239: Motorseitige Leistungskomponenten
Motorseitige Leistungskomponenten Sinusfilter 6.1.1 Beschreibung Wird ein Sinusfilter am Ausgang des Motor Modules angeschlossen, ist die Spannung zwischen den Motorklemmen nahezu sinusförmig. Dadurch sinkt die Spannungsbelastung der Motorwicklungen und man vermeidet Motorgeräusche, die durch die Pulsfrequenz angeregt würden. Die Sinusfilter stehen bis zu einer Umrichtertypleistung von 250 kW (ohne Berücksichtigung des Deratings) zur Verfügung.
Seite 240: Sicherheitshinweise
 abgehende Leitung zur Last 1U2, 1V2, 1W2. Bei Nichtbeachten besteht Gefahr der Beschädigung des Sinusfilters. VORSICHT Bei dem Einsatz von Sinusfiltern, die nicht von SIEMENS für SINAMICS freigegeben sind, können die Motor Modules geschädigt/gestört werden. VORSICHT Die Sinusfilter können eine Oberflächentemperatur von über 80 °C aufweisen.
Seite 241: Maßbild
Motorseitige Leistungskomponenten 6.1 Sinusfilter 6.1.3 Maßbild Montagelochung Bild 6-2 Maßbild Sinusfilter Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 242: Technische Daten
Motorseitige Leistungskomponenten 6.1 Sinusfilter Tabelle 6- 1 Maße Sinusfilter (alle Angaben in mm) 6SL3000- 2CE32-3AA0 2CE32-8AA0 2CE33-3AA0 2CE34-1AA0 Die Längen n1, n2 und n3 entsprechen dem Bohrlochabstand 6.1.4 Technische Daten Tabelle 6- 2 Technische Daten Sinusfilter für 3 AC 380 V – 480 V Bestellnummer 6SL3000- 2CE32-3AA0...
Seite 243: Motordrosseln
Hinweis Die Anschlussleitungen zum Motor Module sind möglichst kurz zu halten (max. 5 m). VORSICHT Bei dem Einsatz von Motordrosseln, die nicht von SIEMENS für SINAMICS freigegeben sind, kann es zu einer thermischen Beschädigung der Drossel kommen. VORSICHT Die Motordrosseln können eine Oberflächentemperatur von über 80 °C aufweisen.
Seite 244: Maßbild
Motorseitige Leistungskomponenten 6.2 Motordrosseln 6.2.3 Maßbild Bild 6-3 Maßbild Motordrossel Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 245 Motorseitige Leistungskomponenten 6.2 Motordrosseln Tabelle 6- 3 Maße Motordrosseln, 3 AC 380 V – 480 V, Teil 1 (alle Angaben in mm) 6SL3000- 2BE32-1AA0 2BE32-6AA0 2BE33-2AA0 2BE33-8AA0 2BE35-0AA0 Anschluss-Typ Typ 1 Typ 1 Typ 1 Typ 1 Typ 2 12,5 12,5 12,5 12,5...
Seite 246 Motorseitige Leistungskomponenten 6.2 Motordrosseln Tabelle 6- 5 Maße Motordrosseln, 3 AC 500 V – 690 V, Teil 1 (alle Angaben in mm) 6SL3000- 2AH31-0AA0 2AH31-5AA0 2AH31-8AA0 2AH32-4AA0 2AH32-6AA0 Anschluss-Typ Typ 1 Typ 1 Typ 1 Typ 1 Typ 1 12,5 12,5 12,5 12,5...
Seite 247 Motorseitige Leistungskomponenten 6.2 Motordrosseln Tabelle 6- 7 Maße Motordrosseln, 3 AC 500 V – 690 V, Teil 3 (alle Angaben in mm) 6SL3000- 2AH41-0AA0 2AH41-1AA0 2AH41-3AA0 Anschluss-Typ Typ 1 Typ 1 Typ 1 79,5 94,5 94,5 Die Längen n1 und n2 entsprechen dem Bohrlochabstand Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 248: Technische Daten
Motorseitige Leistungskomponenten 6.2 Motordrosseln 6.2.4 Technische Daten Tabelle 6- 8 Technische Daten Motordrosseln, 3 AC 380 V – 480 V, Teil 1 Bestellnummer 6SL3000- 2BE32-1AA0 2BE32-6AA0 2BE33-2AA0 2BE33-8AA0 Passend zu Motor Module 6SL3320- 1TE32-1AAx 1TE32-6AAx 1TE33-1AAx 1TE33-8AAx Typleistung des Motor Modules Bemessungsstrom Verlustleistung - bei 50 Hz...
Seite 249 Motorseitige Leistungskomponenten 6.2 Motordrosseln Tabelle 6- 10 Technische Daten Motordrosseln, 3 AC 380 V – 480 V, Teil 3 Bestellnummer 6SL3000- 2AE41-0AA0 2AE41-4AA0 2AE41-4AA0 Passend zu Motor Module 6SL3320- 1TE41-0AAx 1TE41-2AAx 1TE41-4AAx Typleistung des Motor Modules Bemessungsstrom 1405 1405 Verlustleistung - bei 50 Hz 0,939 0,81...
Seite 250 Motorseitige Leistungskomponenten 6.2 Motordrosseln Tabelle 6- 12 Technische Daten Motordrosseln, 3 AC 500 V – 690 V, Teil 2 Bestellnummer 6SL3000- 2AH31-8AA0 2AH32-4AA0 2AH32-6AA0 2AH33-6AA0 Passend zu Motor Module 6SL3320- 1TG31-8AAx 1TG32-2AAx 1TG32-6AAx 1TG33-3AAx Typleistung des Motor Modules Bemessungsstrom Verlustleistung - bei 50 Hz 0,357 0,376...
Seite 251 Motorseitige Leistungskomponenten 6.2 Motordrosseln Tabelle 6- 14 Technische Daten Motordrosseln, 3 AC 500 V – 690 V, Teil 4 Bestellnummer 6SL3000- 2AH38-1AA0 2AH41-0AA0 2AH41-1AA0 2AH41-3AA0 Passend zu Motor Module 6SL3320- 1TG38-1AAx 1TG38-8AAx 1TG41-0AAx 1TG41-3AAx Typleistung des Motor Modules 1000 1200 Bemessungsstrom 1025 1270...
Seite 252: Du/Dt-Filter Plus Voltage Peak Limiter
Motorseitige Leistungskomponenten 6.3 du/dt-Filter plus Voltage Peak Limiter du/dt-Filter plus Voltage Peak Limiter 6.3.1 Beschreibung Das du/dt-Filter plus Voltage Peak Limiter setzt sich aus zwei Komponenten zusammen, der du/dt-Drossel und dem Spannungsbegrenzungs-Netzwerk (Voltage Peak Limiter), welches die Spannungsspitzen abschneidet und die Energie zurück in den Zwischenkreis speist. Die du/dt-Filter plus Voltage Peak Limiter sind für Motoren mit unbekannter bzw.
Seite 253 Motorseitige Leistungskomponenten 6.3 du/dt-Filter plus Voltage Peak Limiter Tabelle 6- 16 Maximale Pulsfrequenz beim Einsatz eines du/dt-Filters bei Geräten mit 2 kHz Nennpulsfrequenz Bestell-Nr Leistung Ausgangsstrom bei Maximale Pulsfrequenz beim 6SL3320-... [kW] 2 kHz Pulsfrequenz [A] Einsatz eines du/dt-Filters Anschlussspannung DC 510 – 750 V 1TE32-1AAx 4 kHz 1TE32-6AAx...
Seite 254: Sicherheitshinweise
Bei Nichtbeachten besteht Gefahr der Beschädigung des Spannungsbegrenzungs- Netzwerkes. VORSICHT Bei dem Einsatz von du/dt-Filtern, die nicht von SIEMENS für SINAMICS freigegeben sind, kann es zu einer Beschädigung des du/dt-Filters kommen. VORSICHT Die du/dt-Drosseln können eine Oberflächentemperatur von über 80 °C aufweisen.
Seite 255: Schnittstellenbeschreibung
Motorseitige Leistungskomponenten 6.3 du/dt-Filter plus Voltage Peak Limiter 6.3.3 Schnittstellenbeschreibung Bild 6-4 Schnittstellenübersicht Spannungsbegrenzungs-Netzwerk, Typ 1 Bild 6-5 Schnittstellenübersicht Spannungsbegrenzungs-Netzwerk, Typ 2 Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 256 Motorseitige Leistungskomponenten 6.3 du/dt-Filter plus Voltage Peak Limiter Bild 6-6 Schnittstellenübersicht Spannungsbegrenzungs-Netzwerk, Typ 3 Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 257: Anschluss Des Du/Dt-Filters Plus Voltage Peak Limiter
Motorseitige Leistungskomponenten 6.3 du/dt-Filter plus Voltage Peak Limiter 6.3.4 Anschluss des du/dt-Filters plus Voltage Peak Limiter Bild 6-7 Anschluss des du/dt-Filters plus Voltage Peak Limiter bei Ausführungen mit einer du/dt-Drossel Bild 6-8 Anschluss des du/dt-Filters plus Voltage Peak Limiter bei Ausführungen mit zwei du/dt-Drosseln Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 258 Motorseitige Leistungskomponenten 6.3 du/dt-Filter plus Voltage Peak Limiter Leitungsquerschnitte Tabelle 6- 18 Leitungsquerschnitte für Anschlüsse zwischen du/dt-Filter plus Voltage Peak Limiter und Motor Module du/dt-Filter plus Voltage Anschluss zum Zwischenkreis Anschluss zwischen du/dt-Drossel Peak Limiter (DCPS / DCNS) und Spannungsbegrenzungs- [mm²] Netzwerk (1U2, 1V2, 1W2) [mm²]...
Seite 259: Maßbild Du/Dt Drossel
Motorseitige Leistungskomponenten 6.3 du/dt-Filter plus Voltage Peak Limiter 6.3.5 Maßbild du/dt Drossel Bild 6-9 Maßbild du/dt Drossel Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 260 Motorseitige Leistungskomponenten 6.3 du/dt-Filter plus Voltage Peak Limiter Tabelle 6- 19 Maße du/dt-Drossel, 3 AC 380 V – 480 V (alle Angaben in mm) 6SL3000- 2DE32-6CA0 2DE35-0CA0 2DE38-4CA0 2DE41-4DA0 10,5 x 14 14 x 18 14 x 18 14 x 18 152,5 152,5 hmax...
Seite 261 Motorseitige Leistungskomponenten 6.3 du/dt-Filter plus Voltage Peak Limiter Tabelle 6- 21 Maße du/dt-Drossel, 3 AC 500 V – 690 V, Teil 2 (alle Angaben in mm) 6SL3000- 2DH35-8CA0 2DH38-1DA0 2DH41-3DA0 14 x 18 14 x 18 14 x 18 152,5 hmax M12 (15 x 22) M12 (15 x 22)
Seite 262: Maßbild Spannungsbegrenzungs-Netzwerk
Motorseitige Leistungskomponenten 6.3 du/dt-Filter plus Voltage Peak Limiter 6.3.6 Maßbild Spannungsbegrenzungs-Netzwerk Bild 6-10 Maßbild Spannungsbegrenzungs-Netzwerk, Typ 1 Bild 6-11 Maßbild Spannungsbegrenzungs-Netzwerk, Typ 2 Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 263 Motorseitige Leistungskomponenten 6.3 du/dt-Filter plus Voltage Peak Limiter Bild 6-12 Maßbild Spannungsbegrenzungs-Netzwerk, Typ 3 Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 264 Motorseitige Leistungskomponenten 6.3 du/dt-Filter plus Voltage Peak Limiter Tabelle 6- 22 Zuordnung der Spannungsbegrenzungs-Netzwerke zu Maßbildern Spannungsbegrenzungs-Netzwerk Maßbild-Typ Netzspannung 380 V – 480 V 6SL3000-2DE32-6BA0 Typ 1 6SL3000-2DE35-0BA0 Typ 2 6SL3000-2DE38-4BA0 Typ 3 6SL3000-2DE41-4BA0 Typ 3 Netzspannung 500 V – 690 V 6SL3000-2DH31-0BA0 Typ 1 6SL3000-2DH31-5BA0...
Seite 265: Technische Daten
Motorseitige Leistungskomponenten 6.3 du/dt-Filter plus Voltage Peak Limiter 6.3.7 Technische Daten Tabelle 6- 23 Technische Daten du/dt-Filter plus Voltage Peak Limiter, 3 AC 380 V – 480 V, Teil 1 Bestellnummer 6SL3000- 2DE32-6AA0 2DE32-6AA0 2DE35-0AA0 2DE35-0AA0 Passend zu Motor Module 6SL3320- 1TE32-1AAx 1TE32-6AAx...
Seite 266 Motorseitige Leistungskomponenten 6.3 du/dt-Filter plus Voltage Peak Limiter Tabelle 6- 24 Technische Daten du/dt-Filter plus Voltage Peak Limiter, 3 AC 380 V – 480 V, Teil 2 Bestellnummer 6SL3000- 2DE35-0AA0 2DE38-4AA0 2DE38-4AA0 2DE38-4AA0 Passend zu Motor Module 6SL3320- 1TE35-0AAx 1TE36-1AAx 1TE37-5AAx 1TE38-4AAx Typleistung des Motor...
Seite 267 Motorseitige Leistungskomponenten 6.3 du/dt-Filter plus Voltage Peak Limiter Tabelle 6- 25 Technische Daten du/dt-Filter plus Voltage Peak Limiter, 3 AC 380 V – 480 V, Teil 3 Bestellnummer 6SL3000- 2DE41-4AA0 2DE41-4AA0 2DE41-4AA0 Passend zu Motor Module 6SL3320- 1TE41-0AAx 1TE41-2AAx 1TE41-4AAx Typleistung des Motor Modules 1405...
Seite 268 Motorseitige Leistungskomponenten 6.3 du/dt-Filter plus Voltage Peak Limiter Tabelle 6- 26 Technische Daten du/dt-Filter plus Voltage Peak Limiter, 3 AC 500 V – 690 V, Teil 1 Bestellnummer 6SL3000- 2DH31-0AA0 2DH31-0AA0 2DH31-5AA0 2DH31-5AA0 Passend zu Motor Module 6SL3320- 1TG28-5AAx 1TG31-0AAx 1TG31-2AAx 1TG31-5AAx Typleistung des Motor...
Seite 269 Motorseitige Leistungskomponenten 6.3 du/dt-Filter plus Voltage Peak Limiter Tabelle 6- 27 Technische Daten du/dt-Filter plus Voltage Peak Limiter, 3 AC 500 V – 690 V, Teil 2 Bestellnummer 6SL3000- 2DH32-2AA0 2DH32-2AA0 2DH33-3AA0 2DH33-3AA0 Passend zu Motor Module 6SL3320- 1TG31-8AAx 1TG32-2AAx 1TG32-6AAx 1TG33-3AAx Typleistung des Motor...
Seite 270 Motorseitige Leistungskomponenten 6.3 du/dt-Filter plus Voltage Peak Limiter Tabelle 6- 28 Technische Daten du/dt-Filter plus Voltage Peak Limiter, 3 AC 500 V – 690 V, Teil 3 Bestellnummer 6SL3000- 2DH34-1AA0 2DH35-8AA0 2DH35-8AA0 2DH38-1AA0 Passend zu Motor Module 6SL3320- 1TG34-1AAx 1TG34-7AAx 1TG35-8AAx 1TG37-4AAx Typleistung des Motor...
Seite 271 Motorseitige Leistungskomponenten 6.3 du/dt-Filter plus Voltage Peak Limiter Tabelle 6- 29 Technische Daten du/dt-Filter plus Voltage Peak Limiter, 3 AC 500 V – 690 V, Teil 4 Bestellnummer 6SL3000- 2DH38-1AA0 2DH41-3AA0 2DH41-3AA0 2DH41-3AA0 Passend zu Motor Module 6SL3320- 1TG38-1AAx 1TG38-8AAx 1TG41-0AAx 1TG41-3AAx Typleistung des Motor...
Seite 272: Du/Dt-Filter Compact Plus Voltage Peak Limiter
Motorseitige Leistungskomponenten 6.4 du/dt-Filter compact plus Voltage Peak Limiter du/dt-Filter compact plus Voltage Peak Limiter 6.4.1 Beschreibung Das du/dt-Filter compact plus Voltage Peak Limiter setzt sich aus zwei Komponenten zusammen, der du/dt-Drossel und dem Spannungsbegrenzungs-Netzwerk (Voltage Peak Limiter), welches die Spannungsspitzen abschneidet und die Energie zurück in den Zwischenkreis speist.
Seite 273 Motorseitige Leistungskomponenten 6.4 du/dt-Filter compact plus Voltage Peak Limiter Tabelle 6- 30 Maximale Pulsfrequenz beim Einsatz eines du/dt-Filter compact plus Voltage Peak Limiter bei Geräten mit 2 kHz Nennpulsfrequenz Bestell-Nr. des Typleistung Ausgangsstrom bei Maximale Pulsfrequenz beim Motor Modules [kW] 2 kHz Pulsfrequenz [A] Einsatz eines du/dt-Filter compact 6SL3320-...
Seite 274: Sicherheitshinweise
Bei Nichtbeachten besteht Gefahr der Beschädigung des Spannungsbegrenzungs- Netzwerkes. VORSICHT Bei dem Einsatz von du/dt-Filtern, die nicht von SIEMENS für SINAMICS freigegeben sind, kann es zu einer Beschädigung des du/dt-Filters kommen. VORSICHT Die du/dt-Filter compact können eine Oberflächentemperatur von über 80 °C aufweisen.
Seite 275: Schnittstellenbeschreibung
Motorseitige Leistungskomponenten 6.4 du/dt-Filter compact plus Voltage Peak Limiter GEFAHR Die du/dt-Filter compact plus Voltage Peak Limiter führen einen hohen Ableitstrom über den Schutzleiter. Aufgrund des hohen Ableitstromes der du/dt-Filter ist ein fester PE-Anschluss der du/dt- Filter bzw. des Schaltschrankes notwendig. Gemäß...
Seite 276 Motorseitige Leistungskomponenten 6.4 du/dt-Filter compact plus Voltage Peak Limiter Bild 6-14 Schnittstellenübersicht du/dt-Filter compact plus Voltage Peak Limiter, Typ 2 Bild 6-15 Schnittstellenübersicht du/dt-Filter compact plus Voltage Peak Limiter, Typ 3 Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 277 Motorseitige Leistungskomponenten 6.4 du/dt-Filter compact plus Voltage Peak Limiter Bild 6-16 Schnittstellenübersicht du/dt-Filter compact plus Voltage Peak Limiter, Typ 4: du/dt- Drossel Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 278: Anschluss Des Du/Dt-Filters Compact Plus Voltage Peak Limiter
Motorseitige Leistungskomponenten 6.4 du/dt-Filter compact plus Voltage Peak Limiter Bild 6-17 Schnittstellenübersicht du/dt-Filter compact plus Voltage Peak Limiter, Typ 4: Voltage Peak Limiter 6.4.4 Anschluss des du/dt-Filters compact plus Voltage Peak Limiter Bild 6-18 Anschluss des du/dt-Filters compact plus Voltage Peak Limiter - Komplettgerät Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 279 Motorseitige Leistungskomponenten 6.4 du/dt-Filter compact plus Voltage Peak Limiter Bild 6-19 Anschluss des du/dt-Filters compact plus Voltage Peak Limiter - getrennte Komponenten Leitungsquerschnitte Beim du/dt-Filter mit separatem Voltage Peak Limiter (Typ 4) sind die Verbindungen zwischen du/dt-Drossel und Voltage Peak Limiter bereits am Voltage Peak Limiter montiert. Tabelle 6- 32 Leitungsquerschnitte für Anschlüsse zwischen du/dt-Filter und Motor Module du/dt-Filter compact plus Querschnitt...
Seite 280 Motorseitige Leistungskomponenten 6.4 du/dt-Filter compact plus Voltage Peak Limiter VORSICHT Der Anschluss zum Zwischenkreis des Motor Modules muss gemäß IEC 61800-5-2:2007, Tabelle D.1 so verlegt werden, dass ein Kurzschluss bzw. Erdschluss ausgeschlossen werden kann. Dies kann beispielsweise durch folgende Maßnahmen erfolgen: ...
Seite 281: Maßbild Du/Dt-Filter Compact Plus Voltage Peak Limiter
Motorseitige Leistungskomponenten 6.4 du/dt-Filter compact plus Voltage Peak Limiter 6.4.5 Maßbild du/dt-Filter compact plus Voltage Peak Limiter du/dt-Filter compact plus Voltage Peak Limiter, Typ 1 Bild 6-20 Maßbild du/dt-Filter compact plus Voltage Peak Limiter, Typ 1 Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 282 Motorseitige Leistungskomponenten 6.4 du/dt-Filter compact plus Voltage Peak Limiter du/dt-Filter compact plus Voltage Peak Limiter, Typ 2 Bild 6-21 Maßbild du/dt-Filter compact plus Voltage Peak Limiter, Typ 2 Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 283 Motorseitige Leistungskomponenten 6.4 du/dt-Filter compact plus Voltage Peak Limiter du/dt-Filter compact plus Voltage Peak Limiter, Typ 3 Bild 6-22 Maßbild du/dt-Filter compact plus Voltage Peak Limiter, Typ 3 Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 284 Motorseitige Leistungskomponenten 6.4 du/dt-Filter compact plus Voltage Peak Limiter du/dt-Filter compact plus Voltage Peak Limiter, Typ 4 Bild 6-23 Maßbild du/dt-Filter compact plus Voltage Peak Limiter, Typ 4: du/dt-Drossel Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 285 Motorseitige Leistungskomponenten 6.4 du/dt-Filter compact plus Voltage Peak Limiter Bild 6-24 Maßbild du/dt-Filter compact plus Voltage Peak Limiter, Typ 4: Voltage Peak Limiter Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 286 Motorseitige Leistungskomponenten 6.4 du/dt-Filter compact plus Voltage Peak Limiter Tabelle 6- 34 Zuordnung der du/dt-Filter compact plus Voltage Peak Limiter zu den Maßbildern du/dt-Filter compact plus Voltage Peak Limiter Maßbild-Typ Netzspannung 3 AC 380 V – 480 V 6SL3000-2DE32-6EA0 Typ 1 6SL3000-2DE35-0EA0 Typ 2 6SL3000-2DE38-4EA0...
Seite 287: Technische Daten
Motorseitige Leistungskomponenten 6.4 du/dt-Filter compact plus Voltage Peak Limiter 6.4.6 Technische Daten Tabelle 6- 35 Technische Daten du/dt-Filter compact plus Voltage Peak Limiter, 3 AC 380 V – 480 V, Teil 1 Bestellnummer 6SL3000- 2DE32-6EA0 2DE35-0EA0 2DE38-4EA0 Passend zu Motor Module 6SL3320- 1TE32-1AAx (110 kW) 1TE33-1AAx (160 kW)
Seite 288 Motorseitige Leistungskomponenten 6.4 du/dt-Filter compact plus Voltage Peak Limiter Tabelle 6- 36 Technische Daten du/dt-Filter compact plus Voltage Peak Limiter, 3 AC 380 V – 480 V, Teil 2 Bestellnummer 6SL3000- 2DE41-4EA0 Passend zu Motor Module 6SL3320- 1TE41-0AAx (560 kW) (Typleistung) 1TE41-2AAx (710 kW) 1TE41-4AAx (800 kW)
Seite 289 Motorseitige Leistungskomponenten 6.4 du/dt-Filter compact plus Voltage Peak Limiter Tabelle 6- 37 Technische Daten du/dt-Filter compact plus Voltage Peak Limiter, 3 AC 500 V – 690 V, Teil 1 Bestellnummer 6SL3000- 2DG31-0EA0 2DG31-5EA0 2DG32-2EA0 Passend zu Motor Module 6SL3320- 1TG28-5AAx (75 kW) 1TG31-2AAx (110 kW) 1TG31-8AAx (160 kW) (Typleistung)
Seite 290 Motorseitige Leistungskomponenten 6.4 du/dt-Filter compact plus Voltage Peak Limiter Tabelle 6- 39 Technische Daten du/dt-Filter compact plus Voltage Peak Limiter, 3 AC 500 V – 690 V, Teil 3 Bestellnummer 6SL3000- 2DG38-1EA0 2DG41-3EA0 Passend zu Motor Module 6SL3320- 1TG37-4AAx (710 kW) 1TG38-8AAx (900 kW) (Typleistung) 1TG38-1AAx (800 kW)
Seite 291: Schaltschrankbau Und Emv
Hilfe spezielle Gerätekombinationen "elektromagnetisch verträglich" und mechanisch aufgebaut werden können. Aufgrund ihrer Beschaffenheit sind die Komponenten von SINAMICS S120 für den Einbau in Gehäuse vorgesehen. Diese Gehäuse sind in der Regel Schaltschränke oder Schaltkästen aus Stahl, die den Schutz gegen direktes Berühren und andere Umwelteinflüsse gewährleisten.
Seite 292: Maximale Leitungslängen
Schaltschrankbau und EMV 7.1 Hinweise VORSICHT Für die einwandfreie Funktionalität des Gesamtsystems wird die Verwendung des Original- Siemens-Zubehörs vorgeschrieben. Für die Verdrahtung der DRIVE-CLiQ-Teilnehmer dürfen nur originale DRIVE-CLiQ- Leitungen verwendet werden. Vor der Inbetriebnahme ist das korrekte Anzugsmoment aller Anschlussschrauben zu kontrollieren.
Seite 293: Richtlinien
Schaltschrankbau und EMV 7.2 EMV-gerechter Aufbau und Schaltschrankprojektierung 7.1.3 Richtlinien Das Produkt erfüllt die Schutzziele folgender im Europäischen Wirtschaftsraum (EWR) geltenden EG-Richtlinien: Tabelle 7- 3 Richtlinien Richtlinie Beschreibung 2006/95/EG Richtlinie des Europäischen Parlaments und des Rates vom 12.12.2006 zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten betreffend elektrischer Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen (Niederspannungsrichtlinie) 2004/108/EG...
Seite 294: Hinweise Zur Schaltschrank-Klimatisierung
In diesen Bereichen dürfen keine anderen Bauteile und Leitungen montiert bzw. verlegt werden. VORSICHT Werden die Einbauvorschriften für die Geräte SINAMICS S120 Chassis nicht eingehalten, so führt dies zu einer deutlichen Reduzierung der Lebensdauer von Bauteilen. Es kann zu vorzeitigen Ausfällen von Komponenten führen.
Seite 295: Hinweise Zur Belüftung
7.3 Hinweise zur Schaltschrank-Klimatisierung 7.3.2 Hinweise zur Belüftung Die Geräte SINAMICS S120 Chassis werden mit eingebauten Lüftern zwangsbelüftet. Um einen ausreichenden Luftstrom zu gewährleisten, sind entsprechend große Öffnungen für Zuluft, z. B. Lüftungsöffnungen in der Schranktüre und Abluft, z. B. durch Verwendung einer Dachhaube, vorzusehen.
Seite 296 Schaltschrankbau und EMV 7.3 Hinweise zur Schaltschrank-Klimatisierung Bild 7-1 Luftführung bei Active Interface Module, Baugröße FI, GI Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 297 Schaltschrankbau und EMV 7.3 Hinweise zur Schaltschrank-Klimatisierung Bild 7-2 Luftführung bei Active Interface Module, Baugröße HI, JI Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 298 Schaltschrankbau und EMV 7.3 Hinweise zur Schaltschrank-Klimatisierung Bild 7-3 Luftführung bei Smart Line Module, Active Line Module, Motor Module, Baugröße FX, Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 299 Schaltschrankbau und EMV 7.3 Hinweise zur Schaltschrank-Klimatisierung Bild 7-4 Luftführung bei Smart Line Module, Active Line Module, Motor Module, Baugröße HX, JX Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 300 Schaltschrankbau und EMV 7.3 Hinweise zur Schaltschrank-Klimatisierung Bild 7-5 Luftführung bei Basic Line Module, Baugröße FB, GB Ein Betrieb der Geräte in einem so genannten Luftkurzschluss ist unbedingt zu vermeiden, da dies zum Ausfall bzw. zur Zerstörung führt. Durch die Sogwirkung des Lüfters entsteht an den Lüftungsöffnungen der Schranktüren ein Unterdruck.
Seite 301 Schaltschrankbau und EMV 7.3 Hinweise zur Schaltschrank-Klimatisierung VORSICHT Ein Betrieb der Geräte im Luftkurzschluss ist unbedingt zu vermeiden, da dies zum Ausfall führen kann! Der Luftkurzschluss ist durch geeignete Schottungsmaßnahmen zu verhindern. Die Schottung hat so zu erfolgen, dass an Ober- und Unterseite der Geräte keine Luft außen an den Seiten entlang strömen kann.
Seite 302 Schaltschrankbau und EMV 7.3 Hinweise zur Schaltschrank-Klimatisierung Bei Schutzarten größer IP20 und Verwendung einer Dachhaube kann es erforderlich sein, eine "aktive" Dachhaube zu verwenden. In eine solche Dachhaube sind Ventilatoren integriert, die den Luftstrom nach vorne ausblasen. Bis auf die Luftaustrittsöffnung ist die Dachhaube geschlossen.
Seite 303 Schaltschrankbau und EMV 7.3 Hinweise zur Schaltschrank-Klimatisierung Smart Line Module Bestellnummer 6SL3330- 6TE35-5AAx 6TE41-1AAx 6TE41-3AAx 6TE37-3AAx 6TG38-8AAx 6TE41-7AAx 6TG35-5AAx 6TG41-2AAx 6TG41-7AAx Kühlluftbedarf [m³/s] 0,36 0,78 1,08 Minimaler Öffnungs- querschnitt im Schaltschrank Einlassöffnung [m²] 0,16 0,28 Auslassöffnung [m²] 0,16 0,28 Active Line Module Bestellnummer 6SL3330- 7TE32-1AAx...
Seite 304 Schaltschrankbau und EMV 7.3 Hinweise zur Schaltschrank-Klimatisierung Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 305: Wartung Und Instandhaltung
Wartung und Instandhaltung Inhalt dieses Kapitels Dieses Kapitel behandelt: ● Wartungs- und Instandhaltungsarbeiten, die regelmäßig durchgeführt werden müssen, um die Verfügbarkeit der Komponenten zu gewährleisten ● Den Austausch von Gerätekomponenten im Servicefall ● Formieren der Zwischenkreiskondensatoren GEFAHR Vor der Durchführung von Wartungs- oder Reparaturarbeiten am spannungslosen Gerät muss nach dem Abschalten der Versorgungsspannung eine Zeitspanne von 5 Minuten verstreichen.
Seite 306: Wartung
Hinweis Die tatsächlichen Zeiträume, in denen die Wartungen zu wiederholen sind, hängen von der Einbaubedingung (Schrankumgebung) und den Betriebsbedingungen ab. Siemens bietet die Möglichkeit, einen Wartungsvertrag abzuschließen. Informationen erhalten Sie von Ihrer Zweigniederlassung oder von Ihrem Vertriebsstützpunkt. Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 307: Instandhaltung
Wartung und Instandhaltung 8.3 Instandhaltung Instandhaltung Zur Instandhaltung werden Maßnahmen gezählt, die zur Bewahrung und Wiederherstellung des Sollzustands der Geräte dienen. Benötigte Werkzeuge Folgende Werkzeuge werden für evtl. erforderliche Austauscharbeiten benötigt: ● Schraubenschlüssel oder Steckschlüssel Schlüsselweite 10 ● Schraubenschlüssel oder Steckschlüssel Schlüsselweite 13 ●...
Seite 308 Wartung und Instandhaltung 8.3 Instandhaltung Montagevorrichtung Beschreibung Die Montagevorrichtung ist für den Ein- und Ausbau der Powerblöcke bei den Basic Line Modules, Smart Line Modules, Active Line Modules und Motor Modules im Chassis-Format vorgesehen. Die Montagevorrichtung stellt eine Montagehilfe dar, sie wird vor dem Modul platziert und am Modul befestigt.
Seite 309: Austausch Von Bauteilen
Wartung und Instandhaltung 8.4 Austausch von Bauteilen Austausch von Bauteilen 8.4.1 Sicherheitshinweise WARNUNG Beim Transportieren der Geräte und Austausch von Bauteilen ist zu beachten:  Die Geräte und Komponenten sind teilweise schwer und kopflastig  Das hohe Gewicht der Geräte erfordert in jedem Fall einen vorsichtigen Umgang und geschultes Personal.
Seite 310: Austausch Des Powerblocks, Active Line Module Und Motor Module, Baugröße Fx
Wartung und Instandhaltung 8.4 Austausch von Bauteilen 8.4.2 Austausch des Powerblocks, Active Line Module und Motor Module, Baugröße FX Austausch Powerblock Bild 8-2 Austausch Powerblock, Active Line Module und Motor Module, Baugröße FX Hinweis Diese Anleitung gilt nur für die Bestellnummern 6SL33x0–xTxxx–xAA3. Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 311: Halteschrauben Für Den Lüfter Lösen Und Montagevorrichtung Für Powerblock An Dieser
Wartung und Instandhaltung 8.4 Austausch von Bauteilen Vorbereitende Schritte ● Antriebsverband spannungsfrei schalten ● Freien Zugang zum Powerblock ermöglichen ● Frontabdeckung entfernen Ausbauschritte Die Nummerierungen der Ausbauschritte entsprechen den Ziffern im Bild. 1. Anschluss zum Netzanschluss bzw. Motoranschluss lösen (3 Schrauben). 2.
Seite 312: Austausch Des Powerblocks, Active Line Module Und Motor Module, Baugröße Fx
Wartung und Instandhaltung 8.4 Austausch von Bauteilen 8.4.3 Austausch des Powerblocks, Active Line Module und Motor Module, Baugröße FX Austausch Powerblock Bild 8-3 Austausch Powerblock, Active Line Module und Motor Module, Baugröße FX Hinweis Diese Anleitung gilt nur für die Bestellnummern 6SL33x0–xTxxx–xAA0. Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 313 Wartung und Instandhaltung 8.4 Austausch von Bauteilen Vorbereitende Schritte ● Antriebsverband spannungsfrei schalten ● Freien Zugang zum Powerblock ermöglichen ● Frontabdeckung entfernen Ausbauschritte Die Nummerierungen der Ausbauschritte entsprechen den Ziffern im Bild. 1. Anschluss zum Netzanschluss bzw. Motoranschluss lösen (3 Schrauben). 2.
Seite 314: Austausch Des Powerblocks, Smart Line Module, Active Line Module Und Motor Module, Baugröße Gx
Wartung und Instandhaltung 8.4 Austausch von Bauteilen 8.4.4 Austausch des Powerblocks, Smart Line Module, Active Line Module und Motor Module, Baugröße GX Austausch Powerblock Bild 8-4 Austausch Powerblock, Smart Line Module, Active Line Module und Motor Module, Baugröße GX Hinweis Diese Anleitung gilt nur für die Bestellnummern 6SL33x0–xTxxx–xAA3.
Seite 315 Wartung und Instandhaltung 8.4 Austausch von Bauteilen Vorbereitende Schritte ● Antriebsverband spannungsfrei schalten ● Freien Zugang zum Powerblock ermöglichen ● Frontabdeckung entfernen Ausbauschritte Die Nummerierungen der Ausbauschritte entsprechen den Ziffern im Bild. 1. Anschluss zum Netzanschluss bzw. Motoranschluss lösen (3 Schrauben). 2.
Seite 316: Austausch Des Powerblocks, Smart Line Module, Active Line Module Und Motor Module, Baugröße Gx
Wartung und Instandhaltung 8.4 Austausch von Bauteilen 8.4.5 Austausch des Powerblocks, Smart Line Module, Active Line Module und Motor Module, Baugröße GX Austausch Powerblock Bild 8-5 Austausch Powerblock, Smart Line Module, Active Line Module und Motor Module, Baugröße GX Hinweis Diese Anleitung gilt bei Motor Modules nur für die Bestellnummern 6SL33x0–xTxxx–xAA0.
Seite 317 Wartung und Instandhaltung 8.4 Austausch von Bauteilen Vorbereitende Schritte ● Antriebsverband spannungsfrei schalten ● Freien Zugang zum Powerblock ermöglichen ● Frontabdeckung entfernen Ausbauschritte Die Nummerierungen der Ausbauschritte entsprechen den Ziffern im Bild. 1. Anschluss zum Netzanschluss bzw. Motoranschluss lösen (3 Schrauben). 2.
Seite 318: Austausch Des Powerblocks, Smart Line Module, Active Line Module Und Motor Module, Baugröße Hx
Wartung und Instandhaltung 8.4 Austausch von Bauteilen 8.4.6 Austausch des Powerblocks, Smart Line Module, Active Line Module und Motor Module, Baugröße HX Austausch linker Powerblock Bild 8-6 Austausch Powerblock, Smart Line Module, Active Line Module und Motor Module, Baugröße HX, linker Powerblock Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 319 Wartung und Instandhaltung 8.4 Austausch von Bauteilen Vorbereitende Schritte ● Antriebsverband spannungsfrei schalten ● Freien Zugang zum Powerblock ermöglichen ● Schutzabdeckung entfernen Ausbauschritte Die Nummerierungen der Ausbauschritte entsprechen den Ziffern im Bild. 1. Stromschiene demontieren (6 Schrauben). 2. Anschluss zum Zwischenkreis lösen (8 Muttern). 3.
Seite 320: Austausch Rechter Powerblock
Wartung und Instandhaltung 8.4 Austausch von Bauteilen Austausch rechter Powerblock Bild 8-7 Austausch Powerblock, Smart Line Module, Active Line Module und Motor Module, Baugröße HX, rechter Powerblock Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 321 Wartung und Instandhaltung 8.4 Austausch von Bauteilen Vorbereitende Schritte ● Antriebsverband spannungsfrei schalten ● Freien Zugang zum Powerblock ermöglichen ● Schutzabdeckung entfernen Ausbauschritte Die Nummerierungen der Ausbauschritte entsprechen den Ziffern im Bild. 1. Stromschiene demontieren (12 Schrauben). 2. Anschluss zum Zwischenkreis lösen (8 Muttern). 3.
Seite 322: Austausch Des Powerblocks, Smart Line Module, Active Line Module Und Motor Module, Baugröße Jx
Wartung und Instandhaltung 8.4 Austausch von Bauteilen 8.4.7 Austausch des Powerblocks, Smart Line Module, Active Line Module und Motor Module, Baugröße JX Austausch Powerblock Bild 8-8 Austausch Powerblock, Smart Line Module, Active Line Module und Motor Module, Baugröße JX Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 323 Wartung und Instandhaltung 8.4 Austausch von Bauteilen Vorbereitende Schritte ● Antriebsverband spannungsfrei schalten ● Freien Zugang zum Powerblock ermöglichen ● Schutzabdeckung entfernen Ausbauschritte Die Nummerierungen der Ausbauschritte entsprechen den Ziffern im Bild. 1. Anschluss zum Netzanschluss bzw. Motoranschluss lösen (8 Schrauben). 2.
Seite 324: Austausch Des Powerblocks, Basic Line Module, Baugröße Fb
Wartung und Instandhaltung 8.4 Austausch von Bauteilen 8.4.8 Austausch des Powerblocks, Basic Line Module, Baugröße FB Austausch Powerblock Bild 8-9 Austausch Powerblock, Basic Line Module, Baugröße FB Hinweis Diese Anleitung gilt nur für die Bestellnummern 6SL3330–1Txxx–xAA3. Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 325 Wartung und Instandhaltung 8.4 Austausch von Bauteilen Vorbereitende Schritte ● Antriebsverband spannungsfrei schalten ● Freien Zugang zum Powerblock ermöglichen ● Schutzabdeckung entfernen Ausbauschritte Die Nummerierungen der Ausbauschritte entsprechen den Ziffern im Bild. 1. Anschluss zum Zwischenkreis lösen (4 Schrauben). 2. Anschluss zum Netzanschluss lösen (6 Schrauben). 3.
Seite 326: Austausch Des Powerblocks, Basic Line Module, Baugröße Fb
Wartung und Instandhaltung 8.4 Austausch von Bauteilen 8.4.9 Austausch des Powerblocks, Basic Line Module, Baugröße FB Austausch Powerblock Bild 8-10 Austausch Powerblock, Basic Line Module, Baugröße FB Hinweis Diese Anleitung gilt nur für die Bestellnummern 6SL3330–1Txxx–xAA0. Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 327 Wartung und Instandhaltung 8.4 Austausch von Bauteilen Vorbereitende Schritte ● Antriebsverband spannungsfrei schalten ● Freien Zugang zum Powerblock ermöglichen ● Schutzabdeckung entfernen Ausbauschritte Die Nummerierungen der Ausbauschritte entsprechen den Ziffern im Bild. 1. Anschluss zum Zwischenkreis lösen (4 Schrauben). 2. Anschluss zum Netzanschluss lösen (6 Schrauben). 3.
Seite 328: Austausch Des Powerblocks, Basic Line Module, Baugröße Gb
Wartung und Instandhaltung 8.4 Austausch von Bauteilen 8.4.10 Austausch des Powerblocks, Basic Line Module, Baugröße GB Austausch Powerblock Bild 8-11 Austausch Powerblock, Basic Line Module, Baugröße GB Hinweis Diese Anleitung gilt nur für die Bestellnummern 6SL3330–1Txxx–xAA3. Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 329 Wartung und Instandhaltung 8.4 Austausch von Bauteilen Vorbereitende Schritte ● Antriebsverband spannungsfrei schalten ● Freien Zugang zum Powerblock ermöglichen ● Schutzabdeckung entfernen Ausbauschritte Die Nummerierungen der Ausbauschritte entsprechen den Ziffern im Bild. 1. Anschluss zum Zwischenkreis lösen (6 Schrauben). 2. Anschluss zum Netzanschluss lösen (9 Schrauben). 3.
Seite 330: Austausch Des Powerblocks, Basic Line Module, Baugröße Gb
Wartung und Instandhaltung 8.4 Austausch von Bauteilen 8.4.11 Austausch des Powerblocks, Basic Line Module, Baugröße GB Austausch Powerblock Bild 8-12 Austausch Powerblock, Basic Line Module, Baugröße GB Hinweis Diese Anleitung gilt nur für die Bestellnummern 6SL3330–1Txxx–xAA0. Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 331 Wartung und Instandhaltung 8.4 Austausch von Bauteilen Vorbereitende Schritte ● Antriebsverband spannungsfrei schalten ● Freien Zugang zum Powerblock ermöglichen ● Schutzabdeckung entfernen Ausbauschritte Die Nummerierungen der Ausbauschritte entsprechen den Ziffern im Bild. 1. Anschluss zum Zwischenkreis lösen (6 Schrauben). 2. Anschluss zum Netzanschluss lösen (9 Schrauben). 3.
Seite 332: Austausch Des Control Interface Module, Active Line Module Und Motor Module, Baugröße Fx
Wartung und Instandhaltung 8.4 Austausch von Bauteilen 8.4.12 Austausch des Control Interface Module, Active Line Module und Motor Module, Baugröße FX Austausch Control Interface Module Bild 8-13 Austausch Control Interface Module, Active Line Module und Motor Module, Baugröße Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 333: Vorbereitende Schritte
Wartung und Instandhaltung 8.4 Austausch von Bauteilen Hinweis Diese Anleitung gilt nur für die Bestellnummern 6SL33x0–xTxxx–xAA3. Vorbereitende Schritte ● Antriebsverband spannungsfrei schalten ● Freien Zugang ermöglichen ● Frontabdeckung entfernen Ausbauschritte Die Nummerierungen der Ausbauschritte entsprechen den Ziffern im Bild. 1. Halterung der CU320 entfernen (1 Mutter). 2.
Seite 334: Austausch Des Control Interface Board, Active Line Module Und Motor Module, Baugröße Fx
Wartung und Instandhaltung 8.4 Austausch von Bauteilen 8.4.13 Austausch des Control Interface Board, Active Line Module und Motor Module, Baugröße FX Austausch Control Interface Board Bild 8-14 Austausch Control Interface Board, Active Line Module und Motor Module, Baugröße FX Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 335 Wartung und Instandhaltung 8.4 Austausch von Bauteilen Hinweis Diese Anleitung gilt nur für die Bestellnummern 6SL33x0–xTxxx–xAA0. Vorbereitende Schritte ● Antriebsverband spannungsfrei schalten ● Freien Zugang ermöglichen ● Frontabdeckung entfernen Ausbauschritte Die Nummerierungen der Ausbauschritte entsprechen den Ziffern im Bild. 1. Steckverbindungen der Lichtwellenleiter und Signalleitungen trennen (5 Stecker). 2.
Seite 336: Austausch Des Control Interface Module, Smart Line Module, Active Line Module Und Motor Module, Baugröße Gx
Wartung und Instandhaltung 8.4 Austausch von Bauteilen 8.4.14 Austausch des Control Interface Module, Smart Line Module, Active Line Module und Motor Module, Baugröße GX Austausch Control Interface Module Bild 8-15 Austausch Control Interface Module, Smart Line Module, Active Line Module und Motor Module, Baugröße GX Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 337 Wartung und Instandhaltung 8.4 Austausch von Bauteilen Hinweis Diese Anleitung gilt nur für die Bestellnummern 6SL33x0–xTxxx–xAA3. Vorbereitende Schritte ● Antriebsverband spannungsfrei schalten ● Freien Zugang ermöglichen ● Frontabdeckung entfernen Ausbauschritte Die Nummerierungen der Ausbauschritte entsprechen den Ziffern im Bild. 1. Halterung der CU320 entfernen (1 Mutter). 2.
Seite 338: Austausch Des Control Interface Board, Smart Line Module, Active Line Module Und Motor Module, Baugröße Gx
Wartung und Instandhaltung 8.4 Austausch von Bauteilen 8.4.15 Austausch des Control Interface Board, Smart Line Module, Active Line Module und Motor Module, Baugröße GX Austausch Control Interface Board Bild 8-16 Austausch Control Interface Board, Smart Line Module, Active Line Module und Motor Module, Baugröße GX Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 339 Wartung und Instandhaltung 8.4 Austausch von Bauteilen Hinweis Diese Anleitung gilt nur für die Bestellnummern 6SL33x0–xTxxx–xAA0. Vorbereitende Schritte ● Antriebsverband spannungsfrei schalten ● Freien Zugang ermöglichen ● Frontabdeckung entfernen Ausbauschritte Die Nummerierungen der Ausbauschritte entsprechen den Ziffern im Bild. 1. Halterung der CU320 entfernen (1 Mutter). 2.
Seite 340: Austausch Des Control Interface Module, Smart Line Module, Active Line Module Und Motor Module, Baugröße Hx
Wartung und Instandhaltung 8.4 Austausch von Bauteilen 8.4.16 Austausch des Control Interface Module, Smart Line Module, Active Line Module und Motor Module, Baugröße HX Austausch Control Interface Module Bild 8-17 Austausch Control Interface Module, Smart Line Module, Active Line Module und Motor Module, Baugröße HX Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 341 Wartung und Instandhaltung 8.4 Austausch von Bauteilen Hinweis Diese Anleitung gilt nur für die Bestellnummern 6SL33x0–xTxxx–xAA3. Vorbereitende Schritte ● Antriebsverband spannungsfrei schalten ● Freien Zugang ermöglichen ● Schutzabdeckung entfernen Ausbauschritte Die Nummerierungen der Ausbauschritte entsprechen den Ziffern im Bild. 1. Halterung der CU320 entfernen (1 Mutter). 2.
Seite 342: Austausch Des Control Interface Board, Smart Line Module, Active Line Module Und Motor Module, Baugröße Hx
Wartung und Instandhaltung 8.4 Austausch von Bauteilen 8.4.17 Austausch des Control Interface Board, Smart Line Module, Active Line Module und Motor Module, Baugröße HX Austausch Control Interface Board Bild 8-18 Austausch Control Interface Board, Smart Line Module, Active Line Module und Motor Module, Baugröße HX Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 343 Wartung und Instandhaltung 8.4 Austausch von Bauteilen Hinweis Diese Anleitung gilt nur für die Bestellnummern 6SL33x0–xTxxx–xAA0. Vorbereitende Schritte ● Antriebsverband spannungsfrei schalten ● Freien Zugang ermöglichen ● Schutzabdeckung entfernen Ausbauschritte Die Nummerierungen der Ausbauschritte entsprechen den Ziffern im Bild. 1. Halterung der CU320 entfernen (1 Mutter). 2.
Seite 344: Austausch Des Control Interface Module, Smart Line Module, Active Line Module Und Motor Module, Baugröße Jx
Wartung und Instandhaltung 8.4 Austausch von Bauteilen 8.4.18 Austausch des Control Interface Module, Smart Line Module, Active Line Module und Motor Module, Baugröße JX Austausch Control Interface Module Bild 8-19 Austausch Control Interface Module, Smart Line Module, Active Line Module und Motor Module, Baugröße JX Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 345 Wartung und Instandhaltung 8.4 Austausch von Bauteilen Hinweis Diese Anleitung gilt nur für die Bestellnummern 6SL33x0–xTxxx–xAA3. Vorbereitende Schritte ● Antriebsverband spannungsfrei schalten ● Freien Zugang ermöglichen ● Schutzabdeckung entfernen Ausbauschritte Die Nummerierungen der Ausbauschritte entsprechen den Ziffern im Bild. 1. Halterung der CU320 entfernen (1 Mutter). 2.
Seite 346: Austausch Des Control Interface Board, Smart Line Module, Active Line Module Und Motor Module, Baugröße Jx
Wartung und Instandhaltung 8.4 Austausch von Bauteilen 8.4.19 Austausch des Control Interface Board, Smart Line Module, Active Line Module und Motor Module, Baugröße JX Austausch Control Interface Board Bild 8-20 Austausch Control Interface Board, Smart Line Module, Active Line Module und Motor Module, Baugröße JX Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 347 Wartung und Instandhaltung 8.4 Austausch von Bauteilen Hinweis Diese Anleitung gilt bei Motor Modules nur für die Bestellnummern 6SL33x0–xTxxx–xAA0. Vorbereitende Schritte ● Antriebsverband spannungsfrei schalten ● Freien Zugang ermöglichen ● Schutzabdeckung entfernen Ausbauschritte Die Nummerierungen der Ausbauschritte entsprechen den Ziffern im Bild. 1.
Seite 348: Austausch Des Control Interface Module, Basic Line Module, Baugröße Fb
Wartung und Instandhaltung 8.4 Austausch von Bauteilen 8.4.20 Austausch des Control Interface Module, Basic Line Module, Baugröße FB Austausch Control Interface Module Bild 8-21 Austausch Control Interface Module, Basic Line Module, Baugröße FB Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 349 Wartung und Instandhaltung 8.4 Austausch von Bauteilen Hinweis Diese Anleitung gilt nur für die Bestellnummern 6SL3330–1Txxx–xAA3. Vorbereitende Schritte ● Antriebsverband spannungsfrei schalten ● Freien Zugang ermöglichen ● Frontabdeckung entfernen Ausbauschritte Die Nummerierungen der Ausbauschritte entsprechen den Ziffern im Bild. 1. Steckverbindungen der Signalleitungen trennen (2 Stecker). 2.
Seite 350: Austausch Des Control Interface Board, Basic Line Module, Baugröße Fb
Wartung und Instandhaltung 8.4 Austausch von Bauteilen 8.4.21 Austausch des Control Interface Board, Basic Line Module, Baugröße FB Austausch Control Interface Board Bild 8-22 Austausch Control Interface Board, Basic Line Module, Baugröße FB Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 351 Wartung und Instandhaltung 8.4 Austausch von Bauteilen Hinweis Diese Anleitung gilt nur für die Bestellnummern 6SL3330–1Txxx–xAA0. Vorbereitende Schritte ● Antriebsverband spannungsfrei schalten ● Freien Zugang ermöglichen ● Frontabdeckung entfernen Ausbauschritte Die Nummerierungen der Ausbauschritte entsprechen den Ziffern im Bild. 1. Steckverbindungen der Signalleitungen trennen (2 Stecker). 2.
Seite 352: Austausch Des Control Interface Module, Basic Line Module, Baugröße Gb
Wartung und Instandhaltung 8.4 Austausch von Bauteilen 8.4.22 Austausch des Control Interface Module, Basic Line Module, Baugröße GB Austausch Control Interface Module Bild 8-23 Austausch Control Interface Module, Basic Line Module, Baugröße GB Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 353 Wartung und Instandhaltung 8.4 Austausch von Bauteilen Hinweis Diese Anleitung gilt nur für die Bestellnummern 6SL3330–1Txxx–xAA3. Vorbereitende Schritte ● Antriebsverband spannungsfrei schalten ● Freien Zugang ermöglichen ● Frontabdeckung entfernen Ausbauschritte Die Nummerierungen der Ausbauschritte entsprechen den Ziffern im Bild. 1. Steckverbindungen der Signalleitungen trennen (2 Stecker). 2.
Seite 354: Austausch Des Control Interface Board, Basic Line Module, Baugröße Gb
Wartung und Instandhaltung 8.4 Austausch von Bauteilen 8.4.23 Austausch des Control Interface Board, Basic Line Module, Baugröße GB Austausch Control Interface Board Bild 8-24 Austausch Control Interface Board, Basic Line Module, Baugröße GB Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 355 Wartung und Instandhaltung 8.4 Austausch von Bauteilen Hinweis Diese Anleitung gilt nur für die Bestellnummern 6SL3330–1Txxx–xAA0. Vorbereitende Schritte ● Antriebsverband spannungsfrei schalten ● Freien Zugang ermöglichen ● Frontabdeckung entfernen Ausbauschritte Die Nummerierungen der Ausbauschritte entsprechen den Ziffern im Bild. 1. Steckverbindungen der Signalleitungen trennen (2 Stecker). 2.
Seite 356: Austausch Des Lüfters, Smart Line Module, Active Line Module Und Motor Module, Baugröße Fx, Gx
Wartung und Instandhaltung 8.4 Austausch von Bauteilen 8.4.24 Austausch des Lüfters, Smart Line Module, Active Line Module und Motor Module, Baugröße FX, GX Austausch Lüfter Bild 8-25 Austausch Lüfter, Smart Line Module, Active Line Module und Motor Module, Baugröße FX und GX Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 357 Wartung und Instandhaltung 8.4 Austausch von Bauteilen Beschreibung Die Lebensdauer der Gerätelüfter liegt bei typisch 50.000 Stunden. Die tatsächliche Lebensdauer hängt jedoch von weiteren Einflussgrößen wie beispielsweise Umgebungstemperatur und Schrank-Schutzart ab und kann daher im Einzelfall von diesem Wert abweichen. Die Lüfter müssen rechtzeitig ausgewechselt werden, um die Verfügbarkeit des Gerätes zu erhalten.
Seite 358: Austausch Des Lüfters, Smart Line Module, Active Line Module Und Motor Module, Baugröße Hx
Wartung und Instandhaltung 8.4 Austausch von Bauteilen 8.4.25 Austausch des Lüfters, Smart Line Module, Active Line Module und Motor Module, Baugröße HX Austausch Lüfter, linker Powerblock Bild 8-26 Austausch Lüfter, Smart Line Module, Active Line Module und Motor Module, Baugröße HX, linker Powerblock Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 359 Wartung und Instandhaltung 8.4 Austausch von Bauteilen Beschreibung Die Lebensdauer der Gerätelüfter liegt bei typisch 50.000 Stunden. Die tatsächliche Lebensdauer hängt jedoch von weiteren Einflussgrößen wie beispielsweise Umgebungstemperatur und Schrank-Schutzart ab und kann daher im Einzelfall von diesem Wert abweichen. Die Lüfter müssen rechtzeitig ausgewechselt werden, um die Verfügbarkeit des Gerätes zu erhalten.
Seite 360: Austausch Lüfter, Rechter Powerblock
Wartung und Instandhaltung 8.4 Austausch von Bauteilen Austausch Lüfter, rechter Powerblock Bild 8-27 Austausch Lüfter, Smart Line Module, Active Line Module und Motor Module, Baugröße HX, rechter Powerblock Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 361 Wartung und Instandhaltung 8.4 Austausch von Bauteilen Beschreibung Die Lebensdauer der Gerätelüfter liegt bei typisch 50.000 Stunden. Die tatsächliche Lebensdauer hängt jedoch von weiteren Einflussgrößen wie beispielsweise Umgebungstemperatur und Schrank-Schutzart ab und kann daher im Einzelfall von diesem Wert abweichen. Die Lüfter müssen rechtzeitig ausgewechselt werden, um die Verfügbarkeit des Gerätes zu erhalten.
Seite 362: Austausch Des Lüfters, Smart Line Module, Active Line Module Und Motor Module, Baugröße Jx
Wartung und Instandhaltung 8.4 Austausch von Bauteilen 8.4.26 Austausch des Lüfters, Smart Line Module, Active Line Module und Motor Module, Baugröße JX Austausch Lüfter Bild 8-28 Austausch des Lüfters, Smart Line Module, Active Line Module und Motor Module, Baugröße JX Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 363 Wartung und Instandhaltung 8.4 Austausch von Bauteilen Beschreibung Die Lebensdauer der Gerätelüfter liegt bei typisch 50.000 Stunden. Die tatsächliche Lebensdauer hängt jedoch von weiteren Einflussgrößen wie beispielsweise Umgebungstemperatur und Schrank-Schutzart ab und kann daher im Einzelfall von diesem Wert abweichen. Die Lüfter müssen rechtzeitig ausgewechselt werden, um die Verfügbarkeit des Gerätes zu erhalten.
Seite 364: Austausch Des Lüfters, Active Interface Module, Baugröße Fi
Wartung und Instandhaltung 8.4 Austausch von Bauteilen 8.4.27 Austausch des Lüfters, Active Interface Module, Baugröße FI Austausch Lüfter Bild 8-29 Austausch des Lüfters, Active Interface Module, Baugröße FI Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 365 Wartung und Instandhaltung 8.4 Austausch von Bauteilen Beschreibung Die Lebensdauer der Gerätelüfter liegt bei typisch 50.000 Stunden. Die tatsächliche Lebensdauer hängt jedoch von weiteren Einflussgrößen wie beispielsweise Umgebungstemperatur und Schrank-Schutzart ab und kann daher im Einzelfall von diesem Wert abweichen. Die Lüfter müssen rechtzeitig ausgewechselt werden, um die Verfügbarkeit des Gerätes zu erhalten.
Seite 366: Austausch Des Lüfters, Active Interface Module, Baugröße Gi
Wartung und Instandhaltung 8.4 Austausch von Bauteilen 8.4.28 Austausch des Lüfters, Active Interface Module, Baugröße GI Austausch Lüfter Bild 8-30 Austausch des Lüfters, Active Interface Module, Baugröße GI Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 367 Wartung und Instandhaltung 8.4 Austausch von Bauteilen Beschreibung Die Lebensdauer der Gerätelüfter liegt bei typisch 50.000 Stunden. Die tatsächliche Lebensdauer hängt jedoch von weiteren Einflussgrößen wie beispielsweise Umgebungstemperatur und Schrank-Schutzart ab und kann daher im Einzelfall von diesem Wert abweichen. Die Lüfter müssen rechtzeitig ausgewechselt werden, um die Verfügbarkeit des Gerätes zu erhalten.
Seite 368: Austausch Des Lüfters, Active Interface Module, Baugröße Hi
Wartung und Instandhaltung 8.4 Austausch von Bauteilen 8.4.29 Austausch des Lüfters, Active Interface Module, Baugröße HI Austausch Lüfter Bild 8-31 Austausch des Lüfters, Active Interface Module, Baugröße HI Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 369 Wartung und Instandhaltung 8.4 Austausch von Bauteilen Beschreibung Die Lebensdauer der Gerätelüfter liegt bei typisch 50.000 Stunden. Die tatsächliche Lebensdauer hängt jedoch von weiteren Einflussgrößen wie beispielsweise Umgebungstemperatur und Schrank-Schutzart ab und kann daher im Einzelfall von diesem Wert abweichen. Die Lüfter müssen rechtzeitig ausgewechselt werden, um die Verfügbarkeit des Gerätes zu erhalten.
Seite 370: Austausch Des Lüfters, Active Interface Module, Baugröße Ji
Wartung und Instandhaltung 8.4 Austausch von Bauteilen 8.4.30 Austausch des Lüfters, Active Interface Module, Baugröße JI Austausch Lüfter Bild 8-32 Austausch des Lüfters, Active Interface Module, Baugröße JI Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 371 Wartung und Instandhaltung 8.4 Austausch von Bauteilen Beschreibung Die Lebensdauer der Gerätelüfter liegt bei typisch 50.000 Stunden. Die tatsächliche Lebensdauer hängt jedoch von weiteren Einflussgrößen wie beispielsweise Umgebungstemperatur und Schrank-Schutzart ab und kann daher im Einzelfall von diesem Wert abweichen. Die Lüfter müssen rechtzeitig ausgewechselt werden, um die Verfügbarkeit des Gerätes zu erhalten.
Seite 372: Austausch Des Lüfters, Basic Line Module, Baugröße Fb, Gb
Wartung und Instandhaltung 8.4 Austausch von Bauteilen 8.4.31 Austausch des Lüfters, Basic Line Module, Baugröße FB, GB Austausch Lüfter Bild 8-33 Austausch des Lüfters, Basic Line Module, Baugröße FB und GB Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 373 Wartung und Instandhaltung 8.4 Austausch von Bauteilen Beschreibung Die Lebensdauer der Gerätelüfter liegt bei typisch 50.000 Stunden. Die tatsächliche Lebensdauer hängt jedoch von weiteren Einflussgrößen wie beispielsweise Umgebungstemperatur und Schrank-Schutzart ab und kann daher im Einzelfall von diesem Wert abweichen. Die Lüfter müssen rechtzeitig ausgewechselt werden, um die Verfügbarkeit des Gerätes zu erhalten.
Seite 374: Ersatz Der Lüftersicherungen (-F10/-F11)
Wartung und Instandhaltung 8.4 Austausch von Bauteilen 8.4.32 Ersatz der Lüftersicherungen (-F10/-F11) Bestellnummern für den Ersatz von ausgefallenen Lüftersicherungen finden Sie in der Ersatzteilliste. WARNUNG Stellen Sie sicher, dass erst die Fehlerquelle beseitigt wird, bevor Sie die Sicherung ersetzen. Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 375: Formieren Der Zwischenkreiskondensatoren
Wartung und Instandhaltung 8.5 Formieren der Zwischenkreiskondensatoren Formieren der Zwischenkreiskondensatoren Beschreibung Nach einer Standzeit der Basic Line Module, Smart Line Module, Active Line Module und Motor Module von mehr als zwei Jahren müssen die Zwischenkreiskondensatoren neu formiert werden. Wird dies unterlassen, so können die Geräte nach Anlegen der Zwischenkreisspannung unter Last Schaden nehmen.
Seite 376: Vorgehensweise Zum Formieren Außerhalb Des Antriebsverbandes
Wartung und Instandhaltung 8.5 Formieren der Zwischenkreiskondensatoren Fertigungsdatum Das Fertigungsdatum lässt sich aus der folgenden Zuordnung ableiten: Tabelle 8- 2 Fertigungsjahr und -monat Zeichen Fertigungsjahr Zeichen Fertigungsmonat 2004 1 bis 9 Januar bis September 2005 Oktober 2006 November 2007 Dezember 2008 2009 2010...
Seite 377 Wartung und Instandhaltung 8.5 Formieren der Zwischenkreiskondensatoren Formierschaltung für Line Modules Hinweis Line Modules müssen durch ein angeschlossenes Motor Module und den verbundenen Zwischenkreis mit Spannung versorgt werden. Bild 8-35 Formierschaltung für Line Modules Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 378 Wartung und Instandhaltung 8.5 Formieren der Zwischenkreiskondensatoren Formierschaltung für Motor Modules Bild 8-36 Formierschaltung für Motor Modules Vorgehensweise ● Das zu formierende Gerät darf keinen Einschaltbefehl bekommen (z. B. über Tastatur, BOP20 oder Klemmenleiste). ● Schließen Sie die entsprechende Formierschaltung an. ●...
Seite 379: A.1 Abkürzungsverzeichnis
Abkürzungsverzeichnis Abkürzungsverzeichnis Tabelle A- 1 Abkürzungsverzeichnis Abkürzung Bedeutung deutsch Bedeutung englisch A... Warnung Alarm Wechselstrom Alternating Current Analog-Digital-Konverter Analog Digital Converter Analogeingang Analog Input Analogausgang Analog Output Advanced Operator Panel Advanced Operator Panel ASCII Amerikanische Code-Norm für den American Standard Code for Information Informationsaustausch Interchange Betriebsbedingung...
Seite 380 Abkürzungsverzeichnis A.1 Abkürzungsverzeichnis Abkürzung Bedeutung deutsch Bedeutung englisch Control Unit Control Unit Digital-Analog-Konverter Digital Analog Converter Gleichstrom Direct Current Gleichstrom negativ Direct current negative DCNA Gleichstrom negativ Zusatzanschluss Direct current negative auxiliary Gleichstrom positiv Direct current positive DCPA Gleichstrom positiv Zusatzanschluss Direct current positive auxiliary Antriebsdatensatz Drive Data Set...
Seite 381 Abkürzungsverzeichnis A.1 Abkürzungsverzeichnis Abkürzung Bedeutung deutsch Bedeutung englisch Hochlaufgeber Ramp-function generator Mensch-Maschine-Schnittstelle Human Machine Interface Hochpegellogik High Threshold-Logic Hardware Hardware i. V. in Vorbereitung: diese Eigenschaft steht zur in preparation: this feature is currently not Zeit nicht zur Verfügung available Inbetriebnahme Commissioning Eingang/Ausgang...
Seite 382 Abkürzungsverzeichnis A.1 Abkürzungsverzeichnis Abkürzung Bedeutung deutsch Bedeutung englisch Option Module Interface Option Module Interface p ... Einstellparameter Adjustable parameter Leistungsteildatensatz Power Module Data Set Schutzerde Protective Earth PELV Schutzkleinspannung Protective Extra Low Voltage Programmiergerät Programming terminal Proportional Integral Proportional Integral Speicherprogrammierbare Steuerung (SPS) Programmable Logical Controller Baustein zur Synchronisierung...
Seite 383 Abkürzungsverzeichnis A.1 Abkürzungsverzeichnis Abkürzung Bedeutung deutsch Bedeutung englisch Terminal Board Terminal Board Totally Integrated Automation Totally Integrated Automation Terminal Module Terminal Module Drehstromversorgungsnetz geerdet Three-phase supply network, grounded Drehstromversorgungsnetz geerdet Three-phase supply network, grounded Transistor-Transistor-Logik Transistor-transistor logic Underwriters Laboratories Inc. Underwriters Laboratories Inc.
Seite 384 Abkürzungsverzeichnis A.1 Abkürzungsverzeichnis Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 385: Index
Index Abkürzungsverzeichnis, 379 Basic Line Modules, 74 Active Interface Modules, 54 Maßbild, 89 Maßbild, 64 Braking Module, 209 Active Line Modules, 132 Anschluss Bremswiderstand, 215 Maßbild, 152 Montage, 218 Anschluss S1 - Schwellenwertschalter, 216 du/dt-Filter compact plus Voltage Peak Limiter, 278 X21 Digitalein–/ausgänge, 216 du/dt-Filter mit Voltage Peak Limiter, 257 Bremswiderstände, 232...
Seite 386 Index Bremswiderstände, 234 du/dt-Drossel, 259 du/dt-Filter compact plus Voltage Peak Limiter, 281 Allgemeines, 291 Motor Modules, 187 Motordrosseln, 244 Netzdrosseln für Basic Line Modules, 43 Netzdrosseln für Smart Line Modules, 47 Formieren der Zwischenkreiskondensatoren, 375 Netzfilter für Basic Line Modules, 39 Sinusfilter, 241 Smart Line Modules, 120 Spannungsbegrenzungs-Netzwerk (Voltage Peak...
Seite 387 Einspeisung, 34 Maßbild, 262 mit ungeregelter Ein-/Rückspeisung, 35 Support, 6 mit ungeregelter Einspeisung, 36 Systemübersicht, 19 Prinzipieller Aufbau eines Antriebssystems mit SINAMICS S120, 34 Technical Support, 6 Technische Daten Reinigung, 306 Active Interface Modules, 69 Restrisiken, 10 Active Line Modules, 158...
Seite 388 Index Leistungsteile Chassis Gerätehandbuch, (GH3), 11/2009, 6SL3097-4AE00-0AP0...
Seite 390 Siemens AG Änderungen vorbehalten Industry Sector © Siemens AG 2009 Drive Technologies Large Drives Postfach 4743 90025 NÜRNBERG GERMANY www.siemens.com/automation...

Siemens SINAMICS S120 Handbuch

Quicklinks

Verwandte Anleitungen für Siemens SINAMICS S120

Inhaltszusammenfassung für Siemens SINAMICS S120
