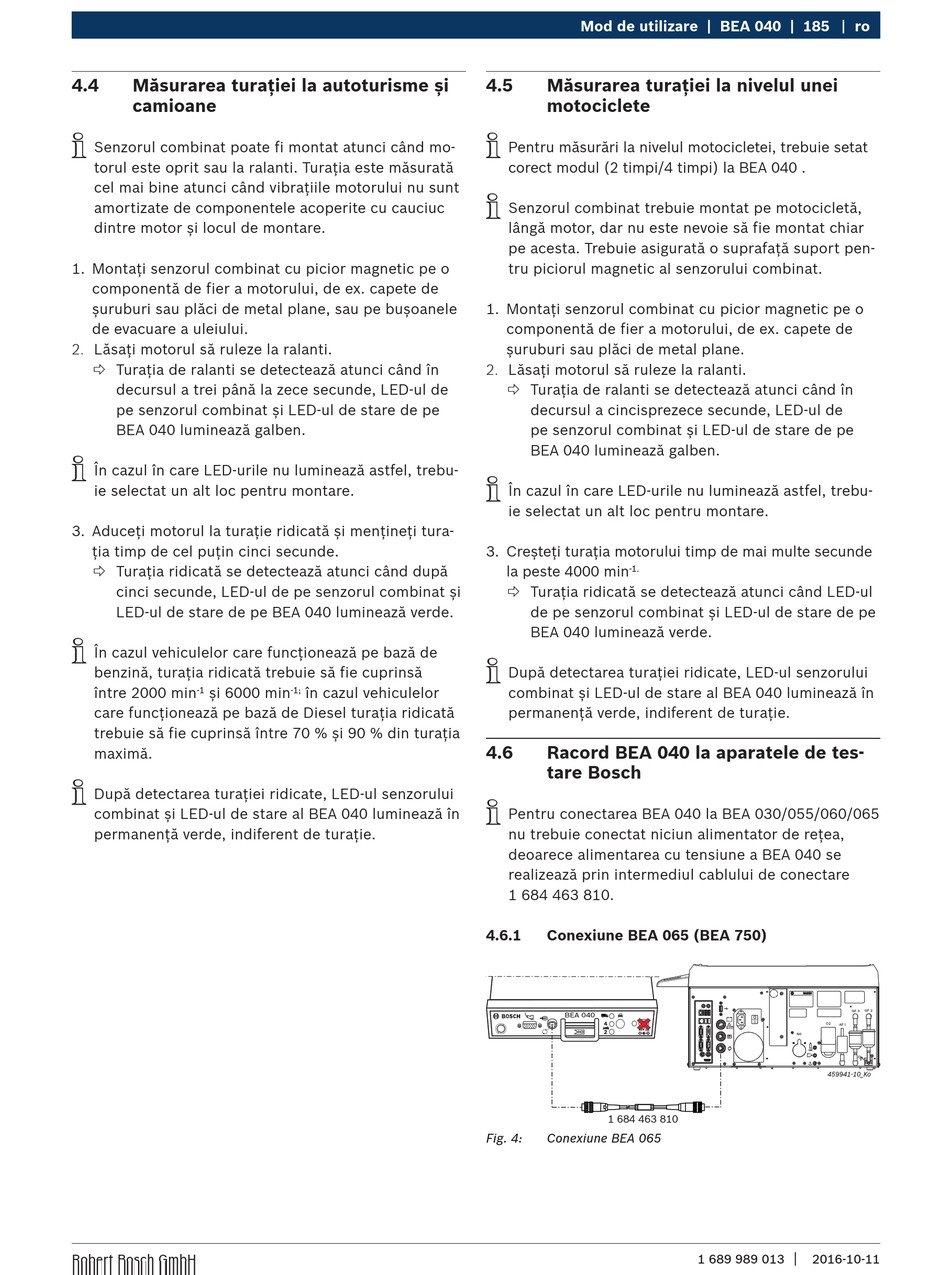

4.4 Măsurarea turației la autoturisme şi
camioane
i
Senzorul combinat poate fi montat atunci când mo-
torul este oprit sau la ralanti. Turația este măsurată
cel mai bine atunci când vibrațiile motorului nu sunt
amortizate de componentele acoperite cu cauciuc
dintre motor şi locul de montare.
1. Montați senzorul combinat cu picior magnetic pe o
componentă de fier a motorului, de ex. capete de
şuruburi sau plăci de metal plane, sau pe buşoanele
de evacuare a uleiului.
2. Lăsați motorul să ruleze la ralanti.
 Turația de ralanti se detectează atunci când în
decursul a trei până la zece secunde, LED-ul de
pe senzorul combinat şi LED-ul de stare de pe
BEA 040 luminează galben.
i
În cazul în care LED-urile nu luminează astfel, trebu-
ie selectat un alt loc pentru montare.
3. Aduceți motorul la turație ridicată şi mențineți tura-
ția timp de cel puțin cinci secunde.
 Turația ridicată se detectează atunci când după
cinci secunde, LED-ul de pe senzorul combinat şi
LED-ul de stare de pe BEA 040 luminează verde.
i
În cazul vehiculelor care funcționează pe bază de
benzină, turația ridicată trebuie să fie cuprinsă
între 2000 min şi 6000 min
-1
care funcționează pe bază de Diesel turația ridicată
trebuie să fie cuprinsă între 70 % şi 90 % din turația
maximă.
i
După detectarea turației ridicate, LED-ul senzorului
combinat şi LED-ul de stare al BEA 040 luminează în
permanență verde, indiferent de turație.
Robert Bosch GmbH
în cazul vehiculelor
-1;
Mod de utilizare | BEA 040 | 185
4.5 Măsurarea turației la nivelul unei
motociclete
i
Pentru măsurări la nivelul motocicletei, trebuie setat
corect modul (2 timpi/4 timpi) la BEA 040 .
i
Senzorul combinat trebuie montat pe motocicletă,
lângă motor, dar nu este nevoie să fie montat chiar
pe acesta. Trebuie asigurată o suprafață suport pen-
tru piciorul magnetic al senzorului combinat.
1. Montați senzorul combinat cu picior magnetic pe o
componentă de fier a motorului, de ex. capete de
şuruburi sau plăci de metal plane.
2. Lăsați motorul să ruleze la ralanti.
 Turația de ralanti se detectează atunci când în
decursul a cincisprezece secunde, LED-ul de
pe senzorul combinat şi LED-ul de stare de pe
BEA 040 luminează galben.
i
În cazul în care LED-urile nu luminează astfel, trebu-
ie selectat un alt loc pentru montare.
3. Creşteți turația motorului timp de mai multe secunde
la peste 4000 min
-1.
 Turația ridicată se detectează atunci când LED-ul
de pe senzorul combinat şi LED-ul de stare de pe
BEA 040 luminează verde.
i
După detectarea turației ridicate, LED-ul senzorului
combinat şi LED-ul de stare al BEA 040 luminează în
permanență verde, indiferent de turație.
4.6 Racord BEA 040 la aparatele de tes-
tare Bosch
i
Pentru conectarea BEA 040 la BEA 030/055/060/065
nu trebuie conectat niciun alimentator de rețea,
deoarece alimentarea cu tensiune a BEA 040 se
realizează prin intermediul cablului de conectare
1 684 463 810.
4.6.1 Conexiune BEA 065 (BEA 750)
BEA 040
12V
1 684 463 810
Fig. 4: Conexiune BEA 065
ro
GF 3 GF 2
0
O2
AF I
30 V
60 V
N0
cal
459941-10_Ko
|
