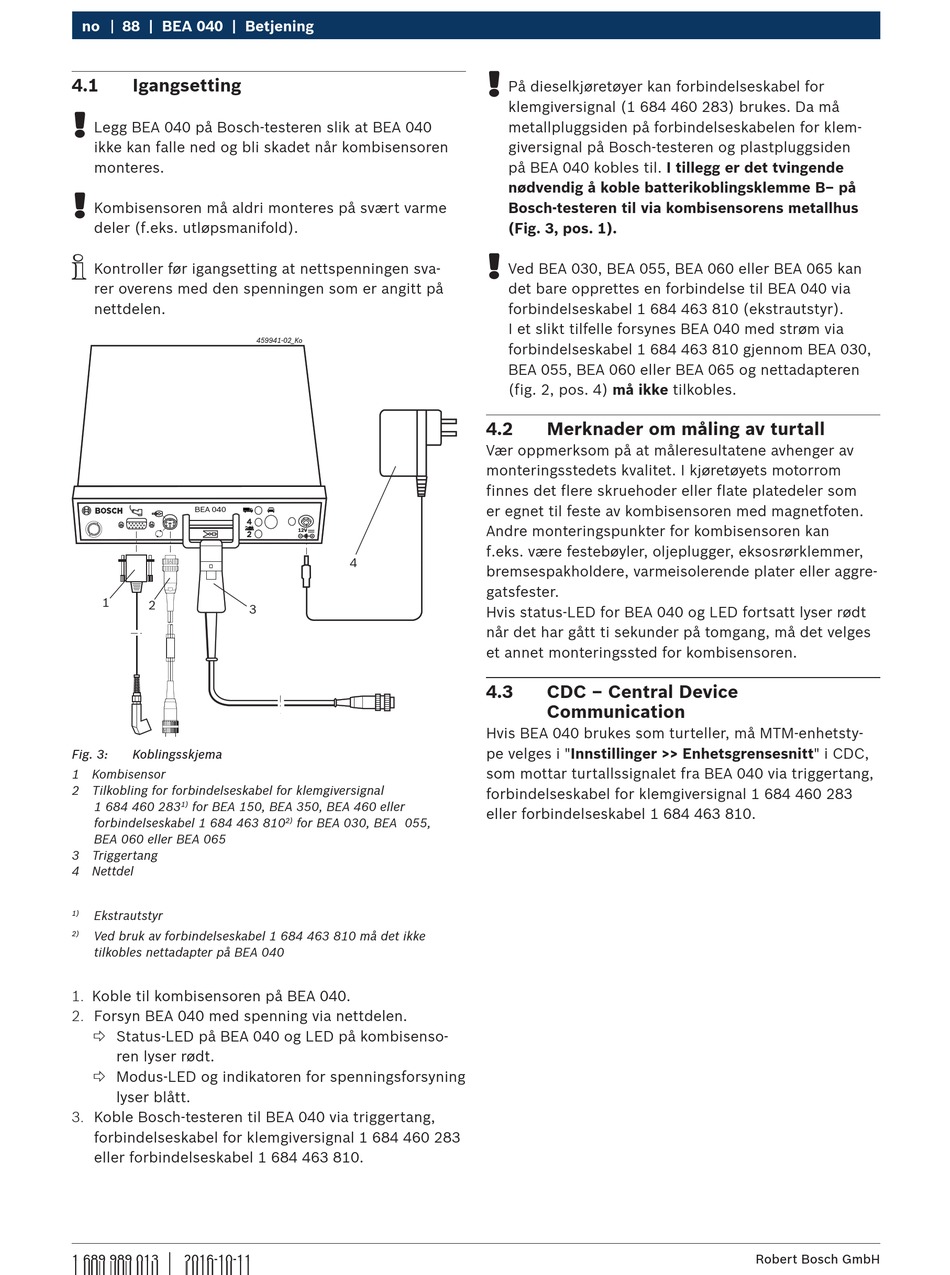

88 | BEA 040 | Betjening
4.1
Igangsetting
!
Legg BEA 040 på Bosch-testeren slik at BEA 040
ikke kan falle ned og bli skadet når kombisensoren
monteres.
!
Kombisensoren må aldri monteres på svært varme
deler (f.eks. utløpsmanifold).
i
Kontroller før igangsetting at nettspenningen sva-
rer overens med den spenningen som er angitt på
nettdelen.
BEA 040
1
2
3
Fig. 3:
Koblingsskjema
1 Kombisensor
2 Tilkobling for forbindelseskabel for klemgiversignal
1 684 460 283
for BEA 150, BEA 350, BEA 460 eller
1)
forbindelseskabel 1 684 463 810
BEA 060 eller BEA 065
3 Triggertang
4 Nettdel
Ekstrautstyr
1)
Ved bruk av forbindelseskabel 1 684 463 810 må det ikke
2)
tilkobles nettadapter på BEA 040
1. Koble til kombisensoren på BEA 040.
2. Forsyn BEA 040 med spenning via nettdelen.
 Status-LED på BEA 040 og LED på kombisenso-
ren lyser rødt.
 Modus-LED og indikatoren for spenningsforsyning
lyser blått.
3. Koble Bosch-testeren til BEA 040 via triggertang,
forbindelseskabel for klemgiversignal 1 684 460 283
eller forbindelseskabel 1 684 463 810.
|
1 689 989 013
2016-10-11
459941-02_Ko
12V
4
for BEA 030, BEA  055,
2)
!
På dieselkjøretøyer kan forbindelseskabel for
klemgiversignal (1 684 460 283) brukes. Da må
metallpluggsiden på forbindelseskabelen for klem-
giversignal på Bosch-testeren og plastpluggsiden
på BEA 040 kobles til. I tillegg er det tvingende
nødvendig å koble batterikoblingsklemme B‒ på
Bosch-testeren til via kombisensorens metallhus
(Fig. 3, pos. 1).
!
Ved BEA 030, BEA 055, BEA 060 eller BEA 065 kan
det bare opprettes en forbindelse til BEA 040 via
forbindelses kabel 1 684 463 810 (ekstrautstyr).
I et slikt tilfelle forsynes BEA 040 med strøm via
forbindelseskabel 1 684 463 810 gjennom BEA 030,
BEA 055, BEA 060 eller BEA 065 og nettadapteren
(fig. 2, pos. 4) må ikke tilkobles.
4.2
Merknader om måling av turtall
Vær oppmerksom på at måleresultatene avhenger av
monteringsstedets kvalitet. I kjøretøyets motorrom
finnes det flere skruehoder eller flate platedeler som
er egnet til feste av kombisensoren med magnetfoten.
Andre monteringspunkter for kombisensoren kan
f.eks. være festebøyler, oljeplugger, eksosrørklemmer,
bremsespakholdere, varmeisolerende plater eller aggre-
gatsfester.
Hvis status-LED for BEA 040 og LED fortsatt lyser rødt
når det har gått ti sekunder på tomgang, må det velges
et annet monteringssted for kombisensoren.
4.3
CDC – Central Device
Communication
Hvis BEA 040 brukes som turteller, må MTM-enhetsty-
pe velges i "Innstillinger >> Enhetsgrensesnitt" i CDC,
som mottar turtallssignalet fra BEA 040 via triggertang,
forbindelseskabel for klemgiversignal 1 684 460 283
eller forbindelseskabel 1 684 463 810.
Robert Bosch GmbH
