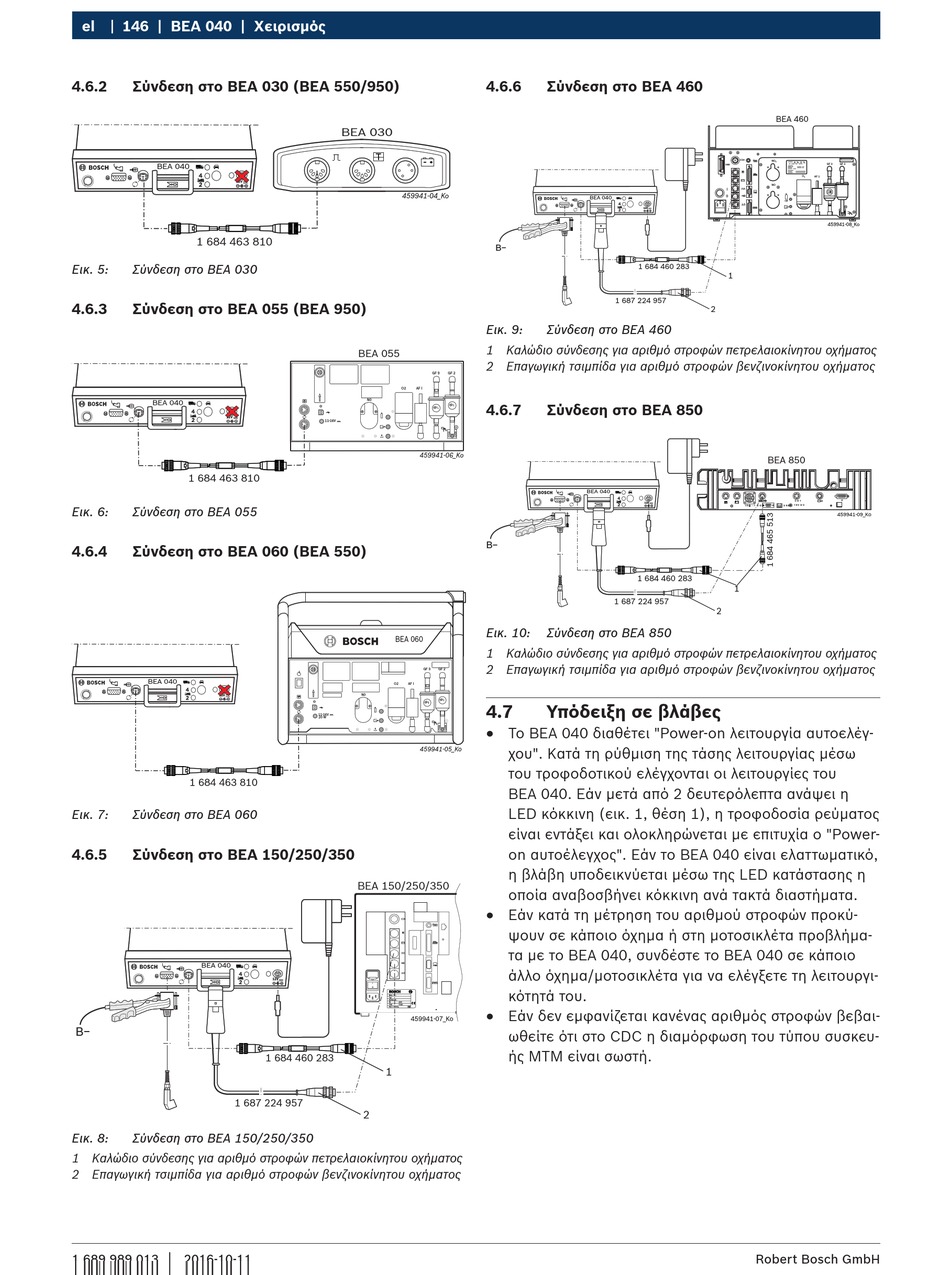

el 146 | BEA 040 | Χειρισμός
4.6.2 Σύνδεση στο BEA 030 (BEA 550/950)
BEA 040
12V
1 684 463 810
Εικ. 5: Σύνδεση στο BEA 030
4.6.3 Σύνδεση στο BEA 055 (BEA 950)
BEA 040
12V
1 684 463 810
Εικ. 6: Σύνδεση στο BEA 055
4.6.4 Σύνδεση στο BEA 060 (BEA 550)
BEA 040
12V
1 684 463 810
Εικ. 7: Σύνδεση στο BEA 060
4.6.5 Σύνδεση στο BEA 150/250/350
BEA 040
B−
1 687 224 957
Εικ. 8: Σύνδεση στο BEA 150/250/350
1 Καλώδιο σύνδεσης για αριθμό στροφών πετρελαιοκίνητου οχήματος
2 Επαγωγική τσιμπίδα για αριθμό στροφών βενζινοκίνητου οχήματος
|
1 689 989 013 2016-10-11
BEA 030
459941-04_Ko
BEA 055
GF 3
O2 AF I
N0
11-16V
459941-06_Ko
BEA 060
GF 3 GF 2
O2 AF I
N0
11-16V
20 W
459941-05_Ko
BEA 150/250/350
12V
459941-07_Ko
1 684 460 283
1
2
4.6.6 Σύνδεση στο BEA 460
BEA 040
B−
1 687 224 957
Εικ. 9: Σύνδεση στο BEA 460
1 Καλώδιο σύνδεσης για αριθμό στροφών πετρελαιοκίνητου οχήματος
2 Επαγωγική τσιμπίδα για αριθμό στροφών βενζινοκίνητου οχήματος
GF 2
4.6.7 Σύνδεση στο BEA 850
BEA 040
B−
1 687 224 957
Εικ. 10: Σύνδεση στο BEA 850
1 Καλώδιο σύνδεσης για αριθμό στροφών πετρελαιοκίνητου οχήματος
2 Επαγωγική τσιμπίδα για αριθμό στροφών βενζινοκίνητου οχήματος
4.7 Υπόδειξη σε βλάβες
R
Το BEA 040 διαθέτει "Power-on λειτουργία αυτοελέγ-
χου". Κατά τη ρύθμιση της τάσης λειτουργίας μέσω
του τροφοδοτικού ελέγχονται οι λειτουργίες του
BEA 040. Εάν μετά από 2 δευτερόλεπτα ανάψει η
LED κόκκινη (εικ. 1, θέση 1), η τροφοδοσία ρεύματος
είναι εντάξει και ολοκληρώνεται με επιτυχία ο "Power-
on αυτοέλεγχος". Εάν το BEA 040 είναι ελαττωματικό,
η βλάβη υποδεικνύεται μέσω της LED κατάστασης η
οποία αναβοσβήνει κόκκινη ανά τακτά διαστήματα.
R
Εάν κατά τη μέτρηση του αριθμού στροφών προκύ-
ψουν σε κάποιο όχημα ή στη μοτοσικλέτα προβλήμα-
τα με το BEA 040, συνδέστε το BEA 040 σε κάποιο
άλλο όχημα/μοτοσικλέτα για να ελέγξετε τη λειτουργι-
κότητά του.
R
Εάν δεν εμφανίζεται κανένας αριθμός στροφών βεβαι-
ωθείτε ότι στο CDC η διαμόρφωση του τύπου συσκευ-
ής MTM είναι σωστή.
BEA 460
NO
2
OBD
O AF 1
2
NO
I
0
cal
12V
1 684 460 283
1
2
BEA 850
C H 1
12V
- 1 C O M U S B 1 5 V D C
1 5 +
1 684 460 283
1
2
