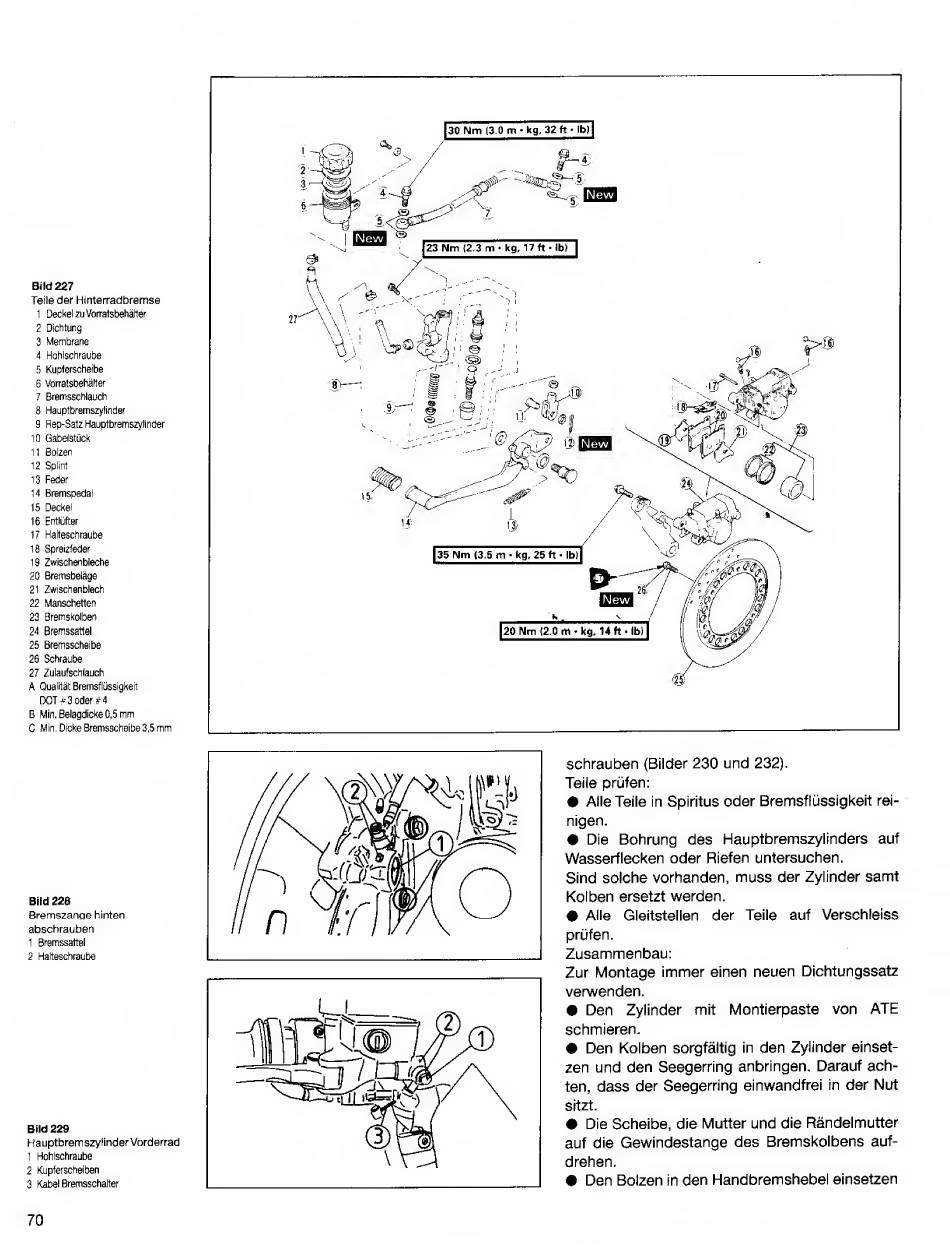

Bi!d227
Teile
der Hinterradbremse
1
Deckel zuVorratsbehafter
2
Dichtung
3
Membrane
4
Hohlschraube
5
Kupferscheibe
6
Vorratsbehalter
7
Bremsscrtlauch
8
Hauptbremszylinder
9
Rep-Satz Hauptbremszylinder
10
Gabelstiick
11
Bolzen
12
Splint
13 Feder
14
Bremspedal
15 Deckel
16
Entliifter
17
Halteschraube
18
Spreizfeder
19 Zwischenbleche
20 Bremsbelage
21
Zwischenblech
22
Manschetten
23
Bremskolbert
24
Bremssattel
25 Bremsscheibe
26 Schraube
27
Zulaufschlauch
A
Qualitat Bremsfliissigkeit
DOT #3
Oder
#4
B
Min.BelagdickeO,5mm
C
Min.DickeBremsscheibe3,5mm
|30
Nm
(3.0
m
•
kg,
32
ft
Hb7|
#----%>^l
)
^-,•'5'
™™&
(23
Nm
(2.3
m<
kg,
17
ft
-lb)
|
|35Nm
(3,5
m-
kg,
25
ft-
lb)
i
/
I
|20
Nm
(2.0
m
»
kg,
14
ft
•
lb)
|
226
Bremszanoe
hinten
abschrauben
1
Bremssattel
2
Halteschraube
229
Hauptbremszylinder Vorderrad
1
Hohlschraube
2
Kupferscheiben
3
Kabel Bremsschalter
schrauben
(Bilder
230 und
232).
Teile
prufen:
•
Aile Teile
in
Spiritus
Oder
Bremsflussigkeit
rei-
nigen.
•
Die
Bohrung des
Hauptbremszylinders
auf
Wasserflecken oder
Riefen untersuchen.
Sind solche vorhanden,
muss
der
Zylinder
samt
Kolben
ersetzt
werden.
•
Alle
Gleitstellen
der
Teile
auf Verschleiss
prufen.
Zusammenbau:
Zur
Montage immer
einen
neuen
Dichtungssatz
verwenden.
•
Den
Zylinder
mit
Montierpaste
von
ATE
schmieren.
•
Den
Kolben
sorgfaltig
in
den
Zylinder einset-
zen
und den
Seegerring anbringen. Darauf ach-
ten,
dass
der Seegerring einwandfrei
in
der
Nut
sitzt.
•
Die
Scheibe,
die
Mutter
und
die
Randelmutter
auf
die
Gewindestange des Bremskolbens
auf-
drehen,
•
Den
Bolzen
in
den Handbremshebel
einsetzen
70
