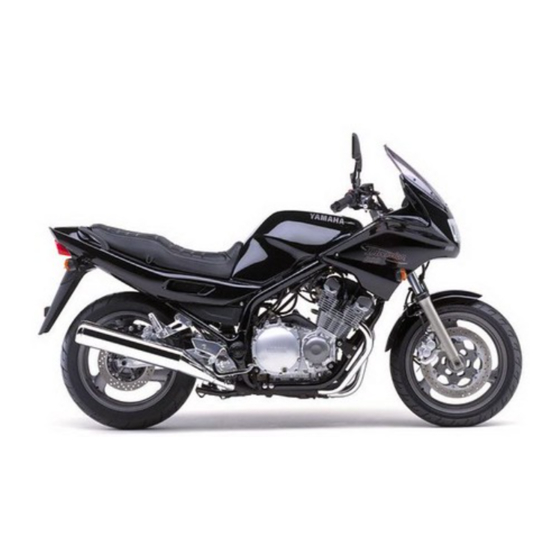

Yamaha Diversion 900 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Yamaha Anleitungen
  4. Motorräder
  5. Diversion 900
  6. Bedienungsanleitung

Yamaha Diversion 900 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

BEDIENUNGSANLEITUNG
XJ900S
4KM-28199-G5

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Yamaha Diversion 900

Inhaltszusammenfassung für Yamaha Diversion 900

  • Seite 1 BEDIENUNGSANLEITUNG XJ900S 4KM-28199-G5...
  • Seite 2 Vorwort GAU00001 Lieber Motorradfreund, herzlich willkommen im Kreis der YAMAHA-Fahrer. Wir hoffen, daß Sie stets sicher unterwegs sein werden und gesund Ihr Ziel erreichen – denn Sicherheit hat Vorfahrt. Sie besitzen nun eine XJ900S, die mit jahrzehntelanger Erfahrung sowie neuester YAMAHA-Technologie entwickelt und gebaut wurde.
  • Seite 3 Eigentümer übergeben werden. Die Angaben dieser Anleitung befinden sich zum Zeitpunkt der Drucklegung auf dem neuesten Stand. Aufgrund der kontinuierlichen Bemühungen von YAMAHA um technischen Fortschritt und Qualitätssteigerung können einige Angaben jedoch für Ihr Modell nicht mehr zutreffen. Richten Sie...
  • Seite 4 Kennzeichnung wichtiger Hinweise GW000002 WARNUNG Diese Anleitung unbedingt vor der Inbetriebnahme vollständig durchlesen!
  • Seite 5 Kennzeichnung wichtiger Hinweise GAU00008 XJ900S BEDIENUNGSANLEITUNG © 1999 YAMAHA MOTOR CO., LTD. 1. Auflage, August 1999 Alle Rechte vorbehalten. Nachdruck, Vervielfältigung und Verbreitung, auch auszugsweise, ist ohne schriftliche Genehmigung der YAMAHA MOTOR CO., LTD. nicht gestattet. Printed in Japan...

  • Seite 6: Inhaltsverzeichnis

    Inhalt GAU00009 1 Sicherheit hat Vorfahrt 2 Fahrzeugbeschreibung 3 Armaturen, Bedienungselemente und deren Funktion 4 Routinekontrolle vor Fahrtbeginn 5 Wichtige Fahr- und Bedienungshinweise 6 Regelmäßige Wartung und kleinere Reparaturen 7 Pflege und Lagerung 8 Technische Daten 9 Fahrzeugidentifizierung Index...

  • Seite 8: Sicherheit Hat Vorfahrt

    Sicherheit hat Vorfahrt Sicherheit hat Vorfahrt................ 1-1...
  • Seite 9 S icherheit hat Vorfahrt GAU00021 Das Motorrad ist ein faszinierendes Fahrzeug. Es vermittelt ein unvergleichliches Gefühl von Freiheit und Stärke. Allerdings zeigt es seinem Benutzer auch Grenzen auf, die akzeptiert werden müssen. Selbst das beste Motorrad kann die physikalischen Gesetze nicht außer Kraft setzen. Für guten Werterhalt und einwandfreie Funktion des Fahrzeugs sind regelmäßige Pflege und Wartung unerläßlich.

  • Seite 10: Fahrzeugbeschreibung

    Fahrzeugbeschreibung Linke Seitenansicht ................2-1 Rechte Seitenansicht ................. 2-2 Bedienungselemente, Instrumente ............ 2-3...
  • Seite 11 F ahrzeugbeschreibung GAU00026 Linke Seitenansicht 1. Scheinwerfer (Seite 6-26) 5. Achsantriebsgehäuse 2. Helmhalter (Seite 3-15) 6. Federvorspannring (Seite 3-17) 3. Sitzbankschloß (Seite 3-15) 7. Fußschalthebel (Seite 3-11) 4. Gepäckzurrhaken...
  • Seite 12 Fahrzeugbeschreibung Rechte Seitenansicht 8. Rücklicht/Bremslicht (Seite 6-19) 12. Luftfilter (Seite 6-11) 9. Sicherungen (Seite 6-25) 13. Einstellschraube (Federvorspannung) (Seite 3-16) 10. Sitzbank (Seite 3-15) 14. Ölstand-Schauglas (Seite 6-8) 11. Bordwerkzeug (Seite 6-1) 15. Fußbremshebel (Seite 3-11)
  • Seite 13 Fahrzeugbeschreibung Bedienungselemente, Instrumente 1. Kupplungshebel (Seite 3-10) 7. Digitaluhr (Seite 3-8) 2. Lenkerarmatur links (Seite 3-9) 8. Lenkerarmatur rechts (Seite 3-10) 3. Chokehebel “ ” (Seite 3-14) 9. Handbremshebel (Seite 3-11) 4. Tachometer (Seite 3-6) 10. Gasdrehgriff (Seite 6-14) 5. Drehzahlmesser (Seite 3-6) 11.

  • Seite 14: Armaturen, Bedienungselemente Und Deren Funktion

    Armaturen, Bedienungselemente und deren Funktion Zünd-/Lenkschloß ..........3-1 Fußbremshebel ..........3-11 Warn-/Kontrolleuchten ..........3-3 Tankverschluß ............ 3-12 Stromkreis der Ölstand-Warnleuchte prüfen..3-4 Kraftstoff............. 3-13 Stromkreis der Reserve-Warnleuchte prüfen ..3-5 Tankbelüftungsschlauch (nur D)......3-14 Tachometer ............3-6 Chokehebel “ ”..........3-14 Drehzahlmesser ...........3-6 Sitzbank ............. 3-15 Stromkreis-Prüfeinrichtung ........3-7 Helmhalter............

  • Seite 15: Zünd-/Lenkschloß

    A rmaturen, Bedienungselemente und deren Funktion GAU00027 1. Drücken. 2. Drehen. GAU00029 GAU00040 Zünd-/Lenkschloß LOCK GW000016 In dieser Zündschloßstellung ist der Lenker Das Zündschloß schaltet die Zündung so- WARNUNG verriegelt. Alle Stromkreise sind ausge- wie die Stromversorgung der anderen elek- Den Schlüssel niemals auf “OFF”...
  • Seite 16 Armaturen, Bedienungselemente und deren Funktion GAU01590 (Parken) In dieser Zündschloßstellung ist der Len- ker verriegelt. Die Parkbeleuchtung, be- stehend aus Standlicht vorn und Rücklicht, ist eingeschaltet. Die anderen elektrischen Systeme sind ausgeschaltet. (Bei einer langen Standzeit in der Position “ ”...

  • Seite 17: Warn-/Kontrolleuchten

    Armaturen, Bedienungselemente und deren Funktion GAU01154 GAU01313 Reserve-Warnleuchte “ ” Ölstand-Warnleuchte “ ” Wenn der Kraftstoffstand im Tank unter ca. Die Warnleuchte brennt bei zu niedrigem 5 L fällt, leuchtet die Reserve-Warnleuchte Ölstand, um den Fahrer zu warnen. Der auf. In diesem Fall so bald wie möglich auf- Schaltkreis dieser Warnleuchte kann auf tanken.

  • Seite 18: Stromkreis Der Ölstand-Warnleuchte Prüfen

    Starterschalter drücken. Ölstand ist Ölstand ist zu Ölstand-Warn- Ölstand-Warnleuchte ausreichend. niedrig. leuchte brennt. brennt nicht. Motoröl nach- Motorölstand und Strom- Den Stromkreis der füllen. kreis der Warnleuchte sind Warnleuchte von einem in Ordnung. Fahrzeug kann YAMAHA-Händler gefahren werden. überprüfen lassen.

  • Seite 19: Stromkreis Der Reserve-Warnleuchte Prüfen

    Starterschalter drücken. Reserve-Warn- Reserve-Warnleuchte Kraftstoffstand Kraftstoffstand leuchte brennt. brennt nicht. ist ausreichend. ist zu niedrig. Kraftstoffstand und Strom- Den Stromkreis der Kraftstoff kreis der Warnleuchte sind Warnleuchte von einem tanken. YAMAHA-Händler in Ordnung. Fahrzeug kann gefahren werden. prüfen lassen.

  • Seite 20: Tachometer

    Armaturen, Bedienungselemente und deren Funktion 1. Tageskilometerzähler 1. Drehzahlmesser 2. Kilometerzähler 2. Roter Bereich 3. Rückstellknopf GAU00101 Drehzahlmesser GAU00094 Tachometer Der elektrische Drehzahlmesser ermöglicht Zum Geschwindigkeitsmesser weist der die Überwachung der Motordrehzahl, um Tachometer auch einen Kilometer- und sie im optimalen Leistungsbereich zu hal- einen Tageskilometerzähler auf.

  • Seite 21: Stromkreis-Prüfeinrichtung

    ACHTUNG: Falls Störungen in einem dieser Stromkrei- Um mögliche Beschädigungen des se auftreten, zeigt der Drehzahlmesser das Motors zu vermeiden, die Überprüfung folgende Signal wiederholt an: durch den YAMAHA-Händler in diesen CB-72G Fällen nicht unnötig verzögern. Spezifische Motordreh- 0 U/min Drehzahl zahl während...

  • Seite 22: Tankanzeige

    Armaturen, Bedienungselemente und deren Funktion HINWEIS: Um nach einem Ausfall der Stromversor- gung, z. B. durch Ausbau der Batterie o. ä., wieder die richtige Uhrzeit einzustellen, die Uhr zuerst auf 1:00 AM stellen, dann die korrekte Uhrzeit eingeben (AM = 0–12 Uhr, PM = 12–24 Uhr).

  • Seite 23: Lenkerarmaturen

    Armaturen, Bedienungselemente und deren Funktion GAU00144 GAU00127 Warnblinkschalter “ ” Blinkerschalter Die Warnblinkanlage ist in Notsituationen Vor dem Rechtsabbiegen den Schalter in zu verwenden. Wenn dieser Schalter in der Richtung “ ” drücken; vor dem Linksab- Zündschlüsselstellung “ON” oder “ ”...

  • Seite 24: Kupplungshebel

    Armaturen, Bedienungselemente und deren Funktion GAU00134 Lichtschalter In der Position “ ” sind der Scheinwer- fer, die Instrumentenbeleuchtung und das Rücklicht eingeschaltet. In der Position “ ” sind lediglich das Standlicht vorn, die Instrumentenbeleuchtung und das Rücklicht eingeschaltet. GAU00143 Starterschalter “ ”...

  • Seite 25: Fußschalthebel

    Armaturen, Bedienungselemente und deren Funktion 1. Fußschalthebel 1. Handbremshebel 1. Fußbremshebel 2. Einstellmutter (Hebelposition) GAU00157 GAU00162 3. Markierungen müssen fluchten. Fußschalthebel Fußbremshebel a. Einstellbereich Die Gänge dieses 5-Gang-Getriebes wer- Der Fußbremshebel zur Betätigung der GAU00160 den über den Fußschalthebel linksseitig Hinterradbremse befindet sich an der rech- Handbremshebel des Motors bei ausgerückter Kupplung ge-...

  • Seite 26: Tankverschluß

    Armaturen, Bedienungselemente und deren Funktion HINWEIS: Der Tankverschluß kann nur mit einge- stecktem Schlüssel verriegelt werden. Der Schlüssel läßt sich nur in der Ver- riegelungsstellung abziehen. GW000023 WARNUNG Vor Fahrtantritt sicherstellen, daß der Tankverschluß korrekt verschlossen ist. 1. Schloßabdeckung 2. Öffnen. GAU02935 Tankverschluß...

  • Seite 27: Kraftstoff

    Armaturen, Bedienungselemente und deren Funktion GAU00186 GAU00191 ACHTUNG: Empfohlener Kraftstoff Kraftstoff greift Lack und Kunst- Bleifreies Normalbenzin mit min- stoff an. Deshalb verschütteten destens 91 Oktan Kraftstoff sofort mit einem trocke- Tankvolumen nen, sauberen Lappen abwischen. Gesamtinhalt Nur D: Der Tankverschluß der Mo- 24 L delle für Deutschland unterschei- Davon Reserve...

  • Seite 28: Tankbelüftungsschlauch (Nur D)

    Armaturen, Bedienungselemente und deren Funktion 1. Tankbelüftungsschlauch 1. Chokehebel “ ” GAU00196 GAU02976 Tankbelüftungsschlauch (nur D) Chokehebel “ ” Der Kraftstofftank weist einen Belüftungs- Ein kalter Motor benötigt zum Starten ein schlauch auf. Vor dem Betrieb folgende fetteres Luft-Kraftstoff-Gemisch, das eine Kontrolle vornehmen: spezielle Kaltstarteinrichtung, der sog.

  • Seite 29: Sitzbank

    Armaturen, Bedienungselemente und deren Funktion 1. Sitzbankschloß 1. Zunge (× 2) 1. Helmhalter 2. Sitzhalterung GAU02925 GAU00263 Sitzbank Helmhalter Aufsetzen Abnehmen Der Helmhalter befindet sich unter der Sitz- Die Zungen an der Vorderseite in die Sitz- Den Schlüssel in das Sitzbankschloß stek- bank.

  • Seite 30: Ablagefach

    An der Teleskopgabel kann die Federvor- ACHTUNG: untergebracht werden. Es ist ratsam, ein spannung folgendermaßen eingestellt wer- Die Einstellung läßt sich an den umlau- Original-Bügelschloß von YAMAHA zu den. fenden Rillen ablesen. Beide Gabelhol- benutzen. Stets sicherstellen, daß es gut GW000037 me stets gleichmäßig einstellen.

  • Seite 31: Federbein Einstellen

    Beschädigung schützen. Ein deformierter Zylinder vermindert Federvorspannung (Federung weicher) den Federvorspannring in Richtung b die Dämpfwirkung. Arbeiten am Stoßdämpfer sollten drehen. Die jeweilige Kerbe im Federvor- nur vom YAMAHA-Händler ausge- spannring auf die Gegenmarkierung am führt werden. Stoßdämpfer ausrichten. 3-17...

  • Seite 32: Seitenständer

    Zündschlüssel auf “ON” und Motor- Linkskurven durch Bodenberührung stoppschalter auf “ ” stellen. schwere Stürze verursachen. Aus die- sem Grund hat YAMAHA den Seitenstän- Gang einlegen und Seitenständer hoch- der mit einem Zündunterbrechungs- klappen. schalter versehen, der ein Starten und Anfahren mit ausgeklapptem Seitenstän-...

  • Seite 34: Routinekontrolle Vor Fahrtbeginn

    Routinekontrolle vor Fahrtbeginn Routinekontrolle vor Fahrtbeginn ............4-1...
  • Seite 35 R outinekontrolle vor Fahrtbeginn GAU01114 Gemäß der Straßenverkehrsordnung ist jeder Fahrer für den Zustand seines Fahrzeuges selbst verantwortlich. Schon nach kurzer Standzeit können sich - z. B. durch äußere Einflüsse - wesentliche Eigenschaften Ihres Motorrades verändern. Beschädigungen, plötzliche Undichtigkeiten oder ein Druckverlust in den Reifen stellen unter Umständen eine große Gefahr dar. Deshalb ist es not- wendig, vor Fahrtbeginn neben einer gewissenhaften Sichtkontrolle folgende Punkte zu prüfen.
  • Seite 36 Routinekontrolle vor Fahrtbeginn Bezeichnung Ausführung Seite Beleuchtung, Kontrolleuchten und • Funktion prüfen. 6-26–6-27 Schalter HINWEIS: Die in der Tabelle aufgeführten Kontrollen und Wartungsarbeiten sollten vor jeder Fahrt durchgeführt werden; die dadurch gewonnene Sicherheit ist weit mehr wert als der geringe Zeitaufwand, der dafür benötigt wird. WARNUNG Falls im Verlauf der “Routinekontrolle vor Fahrtbeginn”...

  • Seite 38: Wichtige Fahr- Und Bedienungshinweise

    Wichtige Fahr- und Bedienungshinweise Motor anlassen................... 5-1 Warmen Motor anlassen ..............5-4 Schalten ..................... 5-4 Empfohlene Schaltpunkte (nur CH)............ 5-5 Tips zum Kraftstoffsparen ..............5-5 Einfahrvorschriften ................5-5 Parken ....................5-6...

  • Seite 39: Motor Anlassen

    HINWEIS: sich mit den Eigenschaften und der Das Motorrad ist mit einem Zündunterbre- Bedienung seines Fahrzeugs gut chungs- und Anlaßsperrschalter-System vertraut machen. Der YAMAHA- ausgerüstet. Händler gibt bei Fragen gerne Aus- Der Motor kann nur unter einer der folgen- kunft.
  • Seite 40 Wichtige Fahr- und Bedienungshinweise CF-28G Zündschlüssel auf “ON” und Motorstoppschalter auf “ ” stellen. Getriebe in Leerlaufstellung (N) und Seitenständer Seitenständer hochgeklappt und Gang eingelegt ausgeklappt Starterschalter drücken. Motor springt an. Kupplungshebel ziehen und Starterschalter drücken. Motor springt an. Seitenständer hochklappen und Gang einlegen. Motorrad fahrbereit Motorrad fahrbereit...
  • Seite 41 Schalter freigegeben wird. Sollte die auf Gasgeben anspricht. bes brennen. Anderenfalls das System vom Ölstand-Warnleuchte weiterbrennen YAMAHA-Händler überprüfen lassen. oder flackern, sofort den Motor aus- schalten, den Ölstand kontrollieren und 3. Den Choke aktivieren, den Gasdreh- den Motor auf Öllecks prüfen. Erforderli- griff ganz schließen.

  • Seite 42: Warmen Motor Anlassen

    Wichtige Fahr- und Bedienungshinweise GAU01258 GC000048 Warmen Motor anlassen ACHTUNG: Zum Anlassen des warmen Motors den Das Fahrzeug nicht längere Zeit bei Choke nicht aktivieren. ausgeschaltetem Motor rollen las- GC000046 sen oder abschleppen. Selbst in der ACHTUNG: Leerlaufstellung kann dies zu Schä- Vor dem ersten Fahrtantritt unbedingt den führen, da das Getriebe nur bei die nachfolgenden “Einfahrvorschrif-...

  • Seite 43: Empfohlene Schaltpunkte (Nur Ch)

    Wichtige Fahr- und Bedienungshinweise GAU02941 GAU00424 GAU00436 Empfohlene Schaltpunkte Tips zum Kraftstoffsparen Einfahrvorschriften (nur CH) Der Kraftstoffverbrauch des Motors kann Die ersten 1.000 km sind ausschlaggebend durch die Fahrweise stark beeinflußt wer- für die Leistung und Lebensdauer des neu- Die nachfolgende Tabelle zeigt die empfoh- den.

  • Seite 44: Parken

    Abkühlzeit von fünf bis zehn Minuten ein- GW000058 Bei Motorstörungen während der legen. Schaltfreudig und mit wechselnder WARNUNG Einfahrzeit sofort den YAMAHA- Geschwindigkeit fahren. Nicht ständig mit Schalldämpfer und Abgaskanäle wer- Händler aufsuchen. gleicher Gasgriffstellung fahren. den sehr heiß. Darum so parken, daß...
  • Seite 46 Regelmäßige Wartung und kleinere Reparaturen Bordwerkzeug............6-1 Bowdenzüge prüfen und schmieren....6-21 Wartungsintervalle und Schmierdienst ....6-2 Gaszug und -drehgriff schmieren....... 6-21 Verkleidungsteile demontieren und Fußbrems- und Schalthebel schmieren ..... 6-22 montieren............6-5 Handbrems- und Kupplungshebel Verkleidungsteil A ..........6-5 schmieren ............6-22 Verkleidungsteil B ..........6-6 Haupt- und Seitenständer prüfen und schmieren ............

  • Seite 47: Regelmäßige Wartung Und Kleinere Reparaturen

    Wartung und Schmierung soll- WARNUNG ten jedoch lediglich als Richtwerte für den Fahrzeugveränderungen und der Anbau Normalbetrieb angesehen werden. von Zubehörteilen, die von YAMAHA Je nach Wetterbedingungen, Belastung nicht ausdrücklich freigegeben sind, 1. Bordwerkzeug und Einsatzgebiet können in Abweichung können die Fahreigenschaften und die...

  • Seite 48: Wartungsintervalle Und Schmierdienst

    Regelmäßige Wartung und kleinere Reparaturen GAU00473 Wartungsintervalle und Schmierdienst CP-01G Alle Erstinspektion 6.000 km, 12.000 km, Bezeichnung Ausführung (n. 1.000 km) spätest. n. spätest. n. 6 Mon. 12 Mon. • Kraftstoffschläuche auf Risse und Beschädigung prüfen. √ √ Kraftstoffleitung • Gegebenenfalls erneuern. •...
  • Seite 49 Regelmäßige Wartung und kleinere Reparaturen Alle Erstinspektion 6.000 km, 12.000 km, Bezeichnung Ausführung (n. 1.000 km) spätest. n. spätest. n. 6 Mon. 12 Mon. • Spiel kontrollieren. • Gegebenenfalls korrigieren. √ √ Schwingenlager • Alle 24.000 km, spätestens nach 24 Monaten mit Molybdändisulfidfett schmieren.
  • Seite 50 Achsantriebsöl • Nach den ersten 1.000 km, danach alle 24.000 km, spätestens nach 24 Monaten wechseln. * Diese Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten daher vom YAMAHA-Händler verrichtet werden. GAU02970 HINWEIS: Der Luftfiltereinsatz muß bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.

  • Seite 51: Verkleidungsteile Demontieren Und Montieren

    Regelmäßige Wartung und kleinere Reparaturen 1. Verkleidungsteil A 1. Verkleidungsteil A 2. Verkleidungsteil B 2. Schraube (× 2) 3. Das Verkleidungsteil nach oben, dann GAU01065 GAU00490* nach hinten herausziehen. Verkleidungsteile demontieren Verkleidungsteil A und montieren Montieren Demontieren Die hier abgebildeten Verkleidungsteile 1.

  • Seite 52: Verkleidungsteil B

    Regelmäßige Wartung und kleinere Reparaturen 1. Haltegriff 1. Schraube (× 4) 1. Schraube (× 2) 2. Verkleidungsteil B 2. Den Haltegriff losschrauben. 3. Das Verkleidungsteil losschrauben GAU00486* und an den gezeigten Stellen abzie- Verkleidungsteil B hen. Demontieren Montieren 1. Das Verkleidungest A demontieren. 1.

  • Seite 53: Zündkerzen Prüfen

    Der Zustand der Zündkerzen erlaubt rigieren. Rückschlüsse auf den Zustand des Motors und sollte deshalb regelmäßig Zündkerzen-Elektrodenabstand (am besten vom YAMAHA-Händler) kon- 0,8–0,9 mm trolliert werden. Normalerweise sollte der Isolatorfuß aller Vor dem Einbau einer Zündkerze stets die Zündkerzen eines Motors die gleiche Ver- Sitzfläche der Kerzendichtung reinigen und...

  • Seite 54: Motoröl

    Regelmäßige Wartung und kleinere Reparaturen 2. Den Ölstand bei abgestelltem Motor am Schauglas rechts unten am Kur- belgehäuse ablesen. HINWEIS: Einige Minuten bis zur Messung warten, damit sich das Öl setzen kann. 3. Der Ölstand sollte sich zwischen der Minimal- und Maximalstand-Markie- rung befinden.
  • Seite 55 Öl ablassen. dünn mit Motoröl benetzen. schlüssel abschrauben. HINWEIS: HINWEIS: Sicherstellen, daß der O-Ring korrekt sitzt. Ölfilterschlüssel sind beim YAMAHA-Händ- 7. Die neue Ölfilterpatrone mit einem Öl- ler erhältlich. filterschlüssel einschrauben und vor- 5. Die Motoröl-Ablaßschraube wieder schriftsmäßig festziehen.
  • Seite 56 HINWEIS: 3,4 L Während des Anlassens leuchtet die Öl- stand-Warnleuchte kurz auf und erlischt bei korrektem Ölstand. GC000067 ACHTUNG: Falls die Warnleuchte nach dem Anlas- sen flackert oder weiterbrennt, den Motor sofort abstellen und von einem YAMAHA-Händler überprüfen lassen. 6-10...

  • Seite 57: Achsantriebsöl Wechseln

    Regelmäßige Wartung und kleinere Reparaturen 5. Das Achsantriebsgehäuse mit der vor- schriftsmäßigen Menge des empfoh- lenen Öls befüllen. Empfohlene Ölsorte Hypoidöl SAE 80, API-Klasse “GL-4” oder Mehrbereichs-Hypoidöl SAE 80W90 Füllmenge 0,2 L 1. Ablaßschraube 1. Kraftstofftank 2. Achsantriebsöl 2. Kraftstoffstandgeber-Kabel HINWEIS: 3.
  • Seite 58 Regelmäßige Wartung und kleinere Reparaturen 1. Schraube (× 2) 1. Schraube (× 4) 1. Luftfiltereinsatz 3. Den Kraftstofftank losschrauben. 5. Den Luftfilter-Gehäusedeckel ab- 6. Den Luftfiltereinsatz herausziehen. 4. Das Kraftstoffstandgeber-Kabel lösen schrauben. und den Tank abnehmen. 6-12...

  • Seite 59: Vergaser Einstellen

    Antriebseinheit und erfordern eine Der Motor ist ausreichend warmgefah- höchstgenaue Einstellung. Die meisten ren, wenn er spontan auf Gasgeben Einstellarbeiten sollten dem YAMAHA- anspricht. Händler vorbehalten bleiben, der über die notwendigen Kenntnisse und Erfahrung verfügt. Die im folgenden beschriebene Einstellung der Leerlaufdrehzahl können...

  • Seite 60: Gaszugspiel Einstellen

    Verringern der Leerlaufdrehzahl die Einstellschraube in Richtung b dre- die Einstellung vom YAMAHA-Händler durchführen lassen. hen. Leerlaufdrehzahl 950–1.050 U/min HINWEIS: Falls sich die Leerlaufdrehzahl nicht auf die beschriebene Weise einstellen läßt, den Motor von einem YAMAHA-Händler über- prüfen lassen. 6-14...

  • Seite 61: Reifen Prüfen

    Regelmäßige Wartung und kleinere Reparaturen GAU00658 CE-33G GW000083 Max. Zuladung* 205 kg Reifen prüfen WARNUNG Druck bei kal- Vorn Hinten Optimale Lenkstabilität, Lebensdauer und tem Reifen Eine falsche Beladung beeinträchtigt Fahrsicherheit sind nur durch Beachtung 225 kPa 250 kPa das Fahr- und Bremsverhalten und da- Bis 90 kg der folgenden Punkte gewährleistet: 2,25 kg/cm...
  • Seite 62 WARNUNG Übermäßig abgefahrene Reifen beein- trächtigen die Fahrstabilität und können zum Verlust der Fahrzeugkontrolle füh- ren. Abgenutzte Reifen unverzüglich vom YAMAHA-Händler erneuern lassen. Der Austausch von Bauteilen an der Bremsanlage und den Rädern sowie der Reifenwechsel sollten grundsätzlich 1. Reifenflanke 1.
  • Seite 63 ME33 nach zahlreichen Tests von der schwindigkeitsreifen ausgerüstet. Bitte Dunlop 120/70-17 58V K505F YAMAHA MOTOR CO., LTD. freige- folgende Punkte beachten, um das volle Bridgestone 120/70-17 58V G601 geben worden. Bei anderen als den Potential des Fahrzeugs und der Reifen...

  • Seite 64: Räder

    Räder und Reifen vor jeder Fahrt inspizieren. Die Reifen auf Risse, Schnitte u. ä., die Felgen auf Schlag und andere Beschädigungen prüfen. Bei Mängeln an Reifen oder Rädern das Motorrad vom YAMAHA-Händ- 1. Kontermutter 1. Kontermutter ler überprüfen lassen. Selbst klein- 2. Einstellschraube 2.

  • Seite 65: Hinterrad-Bremslichtschalter Einstellen

    Wenn die Nuten fast verschwun- gen des Fußbremshebels an. Bei korrekter den sind, die Bremsbeläge schnellstmög- Einstellung leuchtet das Bremslicht kurz vor lich vom YAMAHA-Händler austauschen Einsatz der Bremswirkung auf. Zum Ein- lassen. stellen den Schalter festhalten und die Ein- stellmutter verdrehen.

  • Seite 66: Bremsflüssigkeitsstand Prüfen

    Verschleiß der Bremsbeläge nor- falls Bremsflüssigkeit nachfüllen. Folgende Empfohlene Bremsflüssigkeit: DOT 4 mal; bei plötzlichem Absinken jedoch Vorsichtsmaßregeln beachten: die Bremsanlage vom YAMAHA- Zum Ablesen des Bremsflüssigkeits- HINWEIS: Händler überprüfen lassen. stands den Lenker so halten, daß der Falls kein DOT 4 zur Verfügung steht, kann Vorratsbehälter des Hauptbremszylin-...

  • Seite 67: Bremsflüssigkeit Wechseln

    Schmierung beider WARNUNG Zeitspanne, ggf. bei Undichtigkeit oder Komponenten sinnvollerweise gleichzei- Durch beschädigte Seilzughüllen kön- anderen Schäden vom YAMAHA-Händler tig durchgeführt werden. Die Gehäuse- nen Seilzüge korrodieren und in ihrer austauschen lassen: schrauben des Gasdrehgriffs lösen und Funktion eingeschränkt werden.

  • Seite 68: Fußbrems- Und Schalthebel Schmieren

    Die Drehpunkte und ggf. Gleitflächen hebel schmieren. Kupplungshebel schmieren. schmieren. Sicherstellen, daß sich die Ständer leicht ein- und ausklappen las- sen. Empfohlenes Schmiermittel Empfohlenes Schmiermittel Motoröl Motoröl Empfohlenes Schmiermittel Motoröl GW000114 WARNUNG Falls Haupt- und/oder Seitenständer klemmen, diese vom YAMAHA-Händler prüfen lassen. 6-22...

  • Seite 69: Teleskopgabel Prüfen

    Fahrtrichtung hin und her zu bewe- Falls die Teleskopgabel nicht gleichmä- gen. Ist dabei Spiel spürbar, die Lenkung ßig ein- und ausfedert oder irgendwel- von einem YAMAHA-Händler prüfen und che Schäden festgestellt werden, das instand setzen lassen. (Die Lenkung läßt Fahrzeug von einem YAMAHA-Händler sich übrigens bei demontiertem Vorderrad...

  • Seite 70: Radlager Prüfen Und Warten

    Verätzungen und blei- gängig drehen, die Radlager von einem und das Auffüllen von destilliertem Wasser bende Augenschäden hervorrufen kann. YAMAHA-Händler überprüfen lassen. entfallen deshalb. Daher beim Umgang mit Batterien stets Bei Entladung die Batterie von einem einen geeigneten Augenschutz tragen.

  • Seite 71: Sicherung Wechseln

    Sicherung mit der vorgesehenen Am- tes Ladegerät verfügen, wenden Sie als der empfohlenen Amperezahl ver- perezahl einsetzen. Danach das Zünd- sich bitte an Ihren YAMAHA-Händ- wenden. Eine Sicherung mit falscher schloß und den Stromkreis wieder ein- ler. Amperezahl kann Schäden an elektri- schalten und prüfen, ob das elektrische...

  • Seite 72: Scheinwerferlampe Auswechseln

    Regelmäßige Wartung und kleinere Reparaturen Vorgeschriebene Sicherungen Hauptsicherung: 30 A Scheinwerfersicherung: 15 A Signalanlagensicherung: 20 A Warnblinkanlagensicherung: 10 A Zündungssicherung: 10 A Zeituhrsicherung: 10 A 1. Steckverbinder 1. Lampenhalter 2. Lampenschutzkappe 2. Den Lampenhalter lösen und die GAU00829 defekte Lampe herausnehmen. Scheinwerferlampe auswechseln GW000119 Dieses Modell ist mit einem Halogen-...

  • Seite 73: Vorderrad Demontieren

    Regelmäßige Wartung und kleinere Reparaturen 4. Die Lampenschutzkappe und den Steckverbinder wieder aufsetzen. Falls erforderlich, den Scheinwerfer nachträglich vom YAMAHA-Händler einstellen lassen. 1. Nicht berühren. 1. Tachowelle 3. Die neue Scheinwerferlampe ein- GAU00869 Vorderrad demontieren setzen und mit dem Lampenhalter GW000122 sichern.
  • Seite 74 Regelmäßige Wartung und kleinere Reparaturen Links Rechts 1. Schraube (× 3) 1. Klemmschraube 2. Bremsschlauchhalter 2. Radachse 3. Bremssattel 4. Die Vorderachs-Klemmschraube und 3. Die Bremsschlauchhalter und Brems- die Vorderachse lockern. sattel losschrauben. 5. Das Motorrad unter dem Motor auf- bocken, um das Vorderrad vom Bo- HINWEIS: den abzuheben.

  • Seite 75: Vorderrad Montieren

    Regelmäßige Wartung und kleinere Reparaturen 6. Die folgenden Teile müssen mit dem vorgeschriebenen Anzugsmoment festgezogen werden: 7. Die Tachowelle montieren. 4. Die Bremssättel montieren. Zwischen GAU01469 Vorderrad montieren den Bremsbelägen muß ein genügend 1. Das Tachometer-Antriebsgehäuse in großer Spalt für die Bremsscheibe die Radnabe einsetzen.

  • Seite 76: Hinterrad Demontieren

    Splint, Mutter und Wartungsarbeiten an den Rädern Schraube lösen. sollten grundsätzlich von einem 5. Den Bremssattel abstützen und die YAMAHA-Händler durchgeführt Radachse herausziehen. werden. 6. Das Rad zur rechten Seite hin vom Das Fahrzeug sicher abstützen, Achsantriebsgehäuse lösen und an- damit es nicht umfallen kann.

  • Seite 77: Hinterrad Montieren

    3. Den Bremssattel festschrauben. Zwi- le verwenden. Ersatzteile anderer Herstel- Bremsankerstreben-Mutter schen den Bremsbelägen muß ein ge- ler mögen zwar so aussehen wie YAMAHA- 23 Nm (2,3 m·kg) nügend großer Spalt für die Brems- Originalersatzteile, bieten aber nur selten scheibe vorhanden sein.

  • Seite 78: Fehlersuchdiagramm

    Tank leer Kraftstoff tanken. Verdichtung prüfen. 2. Verdichtung Verdichtung vorhanden Zündung prüfen. E-Starter betätigen. Kein Verdichtung Vom YAMAHA-Händler prüfen lassen. 3. Zündung Mit trockenem Lappen sauberwischen Gasdrehgriff halb öffnen und E-Starter und Elektrodenabstand korrigieren bzw. Feucht betätigen. Zündkerzen erneuern. Kerzen herausschrauben und Elektroden prüfen.

  • Seite 80: Pflege Und Lagerung

    Pflege und Lagerung Motorradpflege – eine Investition, die sich lohnt! ....... 7-1 Lagerung .................... 7-4...

  • Seite 81: Motorradpflege - Eine Investition, Die Sich Lohnt

    B. durch verkrustetes Motoröl ver- Verschmutzungen gelöst hat. konnte Pflege allerdings viel tun. Außerdem unreinigt sind, nur dann einen Kaltrei- sollten Sie eines bedenken: YAMAHA kann niger mit dem Pinsel auftragen, wenn eine Gewährleistung nur dann überneh- keine Gummidichtungen in der Nähe men, wenn Sie Ihr Motorrad auch ange- liegen.
  • Seite 82 Getriebewellen) so- versehen. Luft beschleunigen Korrosion. Deshalb wie Bremszylinder. Starke Reiniger verhalten sich auch sollten Sie Ihre YAMAHA nach einer aggressiv gegenüber Kunststoffen Fahrt in Küstennähe, auf salzgestreuten und Gummibauteilen. Verklei- Straßen und auch nach einer Regenfahrt dungsteile, Radabdeckungen, Lam- im Frühjahr folgendermaßen behandeln:...
  • Seite 83 Pflege und Lagerung 1. Das Motorrad abkühlen lassen und Nach der Wäsche 6. Lackierte Oberflächen sollten mit dann kalt abspülen oder mit einer 1. Das Motorrad mit einem Leder oder einem handelsüblichen Lackkonser- Seifenlauge abwaschen. einem saugfähigen Tuch trockenwi- vierer geschützt werden. GCA00012 schen.
  • Seite 84 Rostbildung zur Folge haben. Produktempfehlungen erhalten Sie bei 4. Volltanken, um Rostbildung im Tank Feuchte Kellerräume sind kein ge- Ihrem YAMAHA-Händler. vorzubeugen. eigneter Abstellplatz. Das gleiche 5. Um Korrosion im Motor zu vermeiden: gilt für Stallungen (ammoniakhalti- ge Luft ist besonders aggressiv) und Räume, in denen aggressive...
  • Seite 85 Pflege und Lagerung a) Die Zündkerzen herausschrauben 6. Sämtliche Seilzüge und alle Hand- 9. Die Batterie ausbauen, kühl und und die Zündkerzenstecker abziehen. und Fußhebel- sowie Ständer-Dreh- trocken lagern, jeden Monat prüfen b) Je etwa einen Teelöffel Motoröl durch punkte ölen. und ggf.

  • Seite 86: Technische Daten

    Technische Daten Technische Daten................8-1...
  • Seite 87 T echnische Daten GAU01038 Technische Daten Modell XJ900S Motoröl Abmessungen Sorte (Viskosität) -20˚ -10˚ 0˚ 10˚ 20˚ 30˚ 40˚ 50˚C Gesamtlänge 2.230 mm SAE 10W/30 Gesamtbreite 750 mm SAE 10W/40 Gesamthöhe 1.300 mm Sitzhöhe 795 mm SAE 15W/40 Radstand 1.505 mm SAE 20W/40 Bodenfreiheit 130 mm...
  • Seite 88 Technische Daten Achsantriebsöl Getriebe-Betätigung Fußschalthebel (links) Sorte Hypoidöl SAE 80, API-Klasse Getriebeabstufung “GL-4” oder 1. Gang 2,188 Mehrbereichsöl SAE 80W90 2. Gang 1,500 Füllmenge 0,2 L 3. Gang 1,154 Luftfilter Trockenfilter-Einsatz 4. Gang 0,933 Kraftstoff 5. Gang 0,813 Sorte bleifreies Normalbenzin Fahrwerk Tankvolumen (Gesamtinhalt) 24 L...
  • Seite 89 Technische Daten Maximale Zuladung* 205 kg hinten Luftdruck (für kalten Reifen) Bauart Einscheibenbremse Bei einer Zuladung* von 0–90 kg* Betätigung Fußbremshebel (rechts) vorn 225 kPa = 2,25 kg/cm = 2,25 bar Bremsflüssigkeit DOT 4 hinten 250 kPa = 2,50 kg/cm = 2,50 bar Radaufhängung Bei einer Zuladung* von 90 kg–max.
  • Seite 90 Technische Daten Batterie YTX14-BS Bezeichnung (Span- nung, Kapazität) 12 V, 12 AH Scheinwerfer Halogenlampe Lampen (Bezeichnung × Anzahl) 12 V, 60/55 W × 1 Scheinwerfer 12 V, 5/21 W × 2 Rücklicht/Bremslicht 12 V, 4 W × 1 Standlicht vorn 12 V, 21 W ×...
  • Seite 92 Fahrzeugidentifizierung Eintragungsfelder für Identifizierungsnummern ......... 9-1 Schlüssel-Identifizierungsnummer ............. 9-1 Fahrzeug-Identifizierungsnummer............9-1 Modellcode-Information..............9-2...

  • Seite 93: Fahrzeugidentifizierung

    F ahrzeugidentifizierung GAU01039 GAU02944 Eintragungsfelder für Identifi- zierungsnummern Bitte übertragen Sie die Schlüssel- und Fahrzeug-Identifizierungsnummern sowie die Modellcode-Information in die dafür vor- gesehenen Felder, da diese für die Bestel- lung von Ersatzteilen und -schlüsseln sowie bei einer Diebstahlmeldung benötigt wer- den.

  • Seite 94: Modellcode-Information

    Das Modellcode-Klebeschild ist an der gezeigten Stelle auf dem Rahmen unter der Sitzbank angebracht. (Siehe Seite 3-15 für Einzelheiten zum Abnehmen der Sitzbank.) Übertragen Sie Codenummer und Info-Kürzel in die vorgesehenen Fel- der. Diese Informationen benötigen Sie zur Ersatzteil-Bestellung bei Ihrem YAMAHA-Händler.
  • Seite 95 I ndex 1 0 - Fernlicht-Kontrolleuchte......3-3 Hupenschalter ........3-9 Fußbremshebel ........3-11 Lichthupenschalter......3-9 Abblendschalter ........3-9 Fußbrems- und Schalthebel Lichtschalter ........3-10 Ablagefach..........3-16 schmieren ........... 6-22 Motorstoppschalter ......3-10 Achsantriebsöl wechseln......6-11 Fußschalthebel........3-11 Starterschalter ........3-10 Warnblinkschalter .......3-9 Batterie ..........6-24 Lenkung prüfen ........6-23 Gaszugspiel einstellen......6-14 Bedienungselemente, Instrumente...2-3 Lichthupenschalter ........3-9 Gaszug und -drehgriff schmieren...
  • Seite 96 Index Scheinwerferlampe auswechseln ..6-26 Schlüssel-Identifizierungsnummer ... 9-1 Warmen Motor anlassen ......5-4 Seitenständer ........3-18 Warnblinkschalter........3-9 Seitenständer- und Kupplungsschalter Warn-/Kontrolleuchten ......3-3 prüfen..........3-18 Blinker-Kontrolleuchten...... 3-3 Sicherheit hat Vorfahrt ......1-1 Fernlicht-Kontrolleuchte ..... 3-3 Sicherung wechseln ......6-25 Leerlauf-Kontrolleuchte......
  • Seite 97 YAMAHA MOTOR CO., LTD. GEDRUCKT AUF RECYCLING-PAPIER PRINTED IN JAPAN 99 · 8 - 1.3 × 1...
