Den
Abdichter
Ventilschaft
abziehen.
•
Die
Ventile
entfernen
und den
zugehorigen
Teilen
beistellen,
•
Die untere Ventilfederauflage
entnehmen.

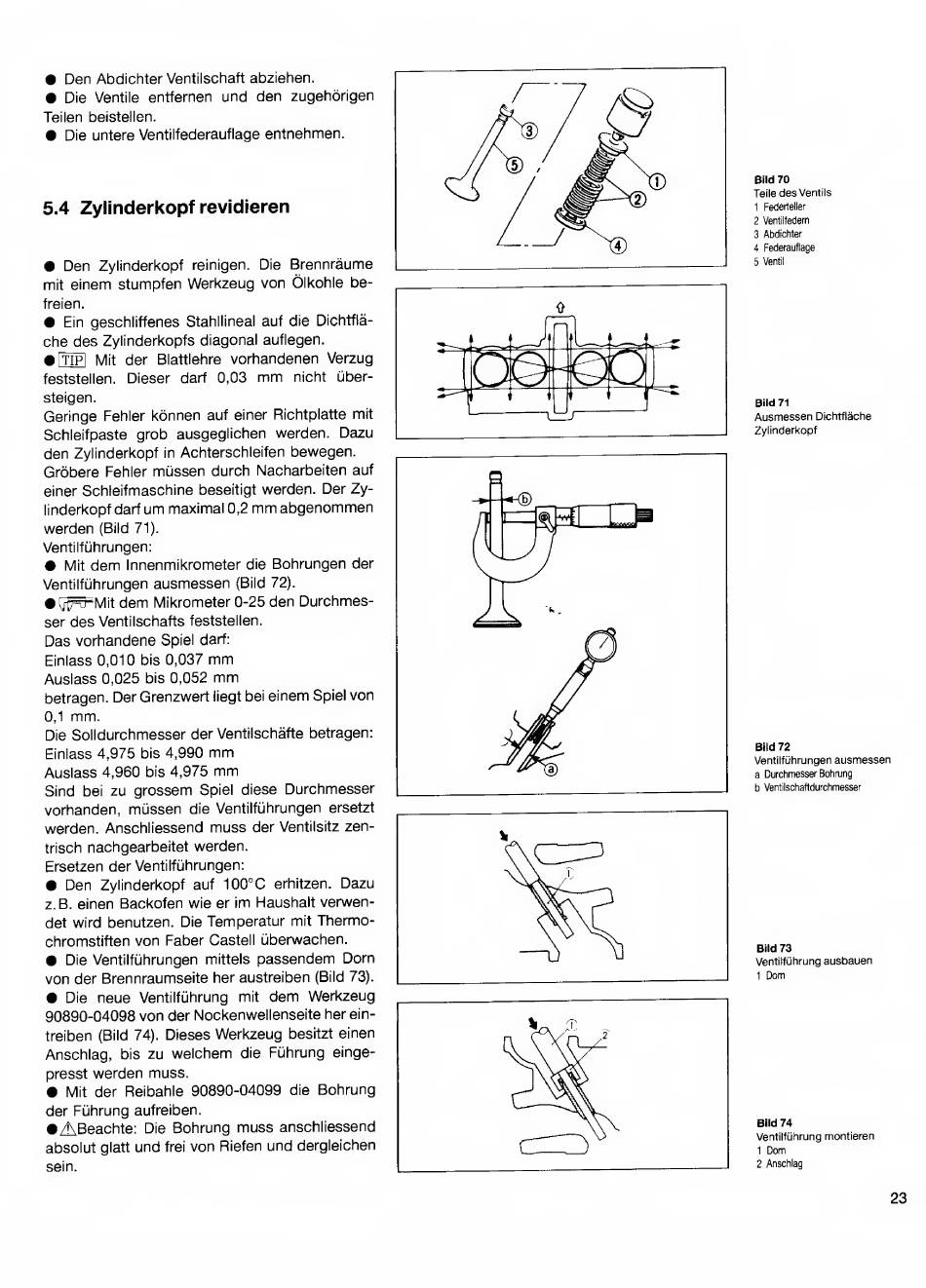

5.4
Zylinderkopf
revidieren
•
Den
Zylinderkopf
reinigen.
Die
Brennraume
mit
einem stumpfen Werkzeug von
Olkohle be-
freien.
•
Ein
geschliffenes
Stahllineal
auf
die
Dichtfla-
che des
Zylinderkopfs diagonal auflegen.
•
[tip]
Mit
der
Blattlehre
vorhandenen
Verzug
feststellen.
Dieser
darf
0,03
mm
nicht
uber-
steigen.
Geringe
Fehler
kbnnen
auf
einer Richtplatte mit
Schleifpaste
grob ausgeglichen werden.
Dazu
den
Zylinderkopf
in
Achterschleifen
bewegen.
Grobere
Fehler
mussen
durch Nacharbeiten
auf
einer
Schleifmaschine
beseitigt
werden. Der Zy-
linderkopf darf urn
maximal
0,2
mm
abgenommen
werden
(Bild 71).
Ventilfuhrungen:
•
Mit
dem
Innenmikrometer
die
Bohrungen
der
Ventilfuhrungen
ausmessen
(Bild 72).
•
GprMit dem
Mikrometer 0-25
den Durchmes-
ser
des
Ventilschafts
feststellen.
Das vorhandene
Spiel
darf:
Einlass
0,010
bis
0,037
mm
Auslass 0,025
bis
0,052
mm
betragen.
Der Grenzwert
liegt
bei
einem
Spiel
von
0,1
mm.
Die
Solldurchmesser der
Ventilschafte betragen:
Einlass
4,975
bis
4,990
mm
Auslass 4,960
bis
4,975
mm
Sind
bei
zu
grossem
Spiel
diese
Durchmesser
vorhanden,
mussen
die
Ventilfuhrungen
ersetzt
werden. Anschliessend
muss
der
Ventilsitz
zen-
trisch
nachgearbeitet
werden.
Ersetzen der
Ventilfuhrungen:
•
Den
Zylinderkopf auf
100°C
erhitzen.
Dazu
z.
B.
einen
Backofen wie
er
im Haushalt
verwen-
det wird benutzen. Die
Temperatur
mit
Thermo-
chromstiften
von Faber
Castell
uberwachen.
•
Die Ventilfuhrungen
mittels
passendem
Dorn
von
der Brennraumseite her austreiben
(Bild 73).
•
Die
neue
Ventilfuhrung
mit
dem
Werkzeug
90890-04098 von
der Nockenwellenseite her
ein-
treiben
(Bild 74).
Dieses
Werkzeug
besitzt
einen
Anschlag,
bis
zu
welchem
die
Fuhrung
einge-
presst
werden
muss.
•
Mit
der Reibahle
90890-04099
die
Bohrung
der
Fuhrung
aufreiben.
•
ABeachte:
Die
Bohrung
muss
anschliessend
absolut
glatt
und
frei
von
Riefen
und
dergleichen
sein.
70
TeiledesVentils
1
Federteller
2
Ventilfedern
3 Abdichter
4 Federauflage
5
Ventil
Bild 71
Ausmessen
Dichtflache
Zylinderkopf
72
Ventilfuhrungen
ausmessen
a
Durchmesser Bohrung
b
Verrtilschaftdurchmesser
73
Ventilfuhrung
ausbauen
1
Dorn
74
Ventilfuhrung
montieren
1
Dom
2 Anschlag
23
