1 Technische Beschreibung, Aufbaurichtlinien, Betrieb
Tastatur
Über Bedientasten kann die Betriebsart umgeschaltet werden. Die Projektierung
des unterlagerten AS−i Strangs erfolgt im Zusammenspiel mit dem Display eben-
falls über die Bedientasten.

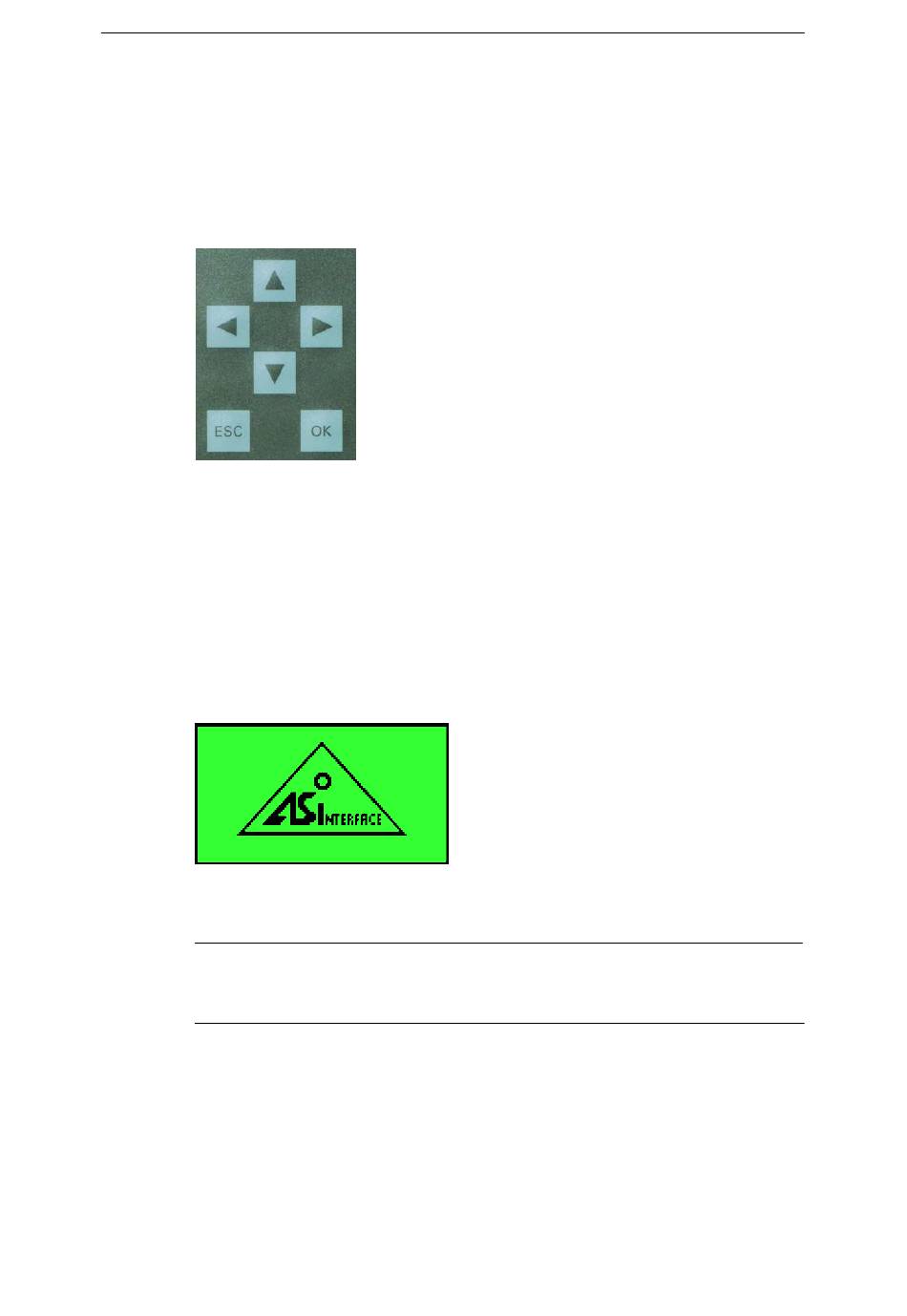

Folgende Tasten finden Sie auf der Frontseite des IE/AS−i LINK:
Display
Das Grafik−Display hat eine Auflösung von 128 x 64 Pixel.
Die Projektierung des unterlagerten AS−i Strangs erfolgt im Zusammenspiel mit
der Tastatur über das Display. Damit kann die Inbetriebnahme und Diagnose vor
Ort erfolgen.
Die folgende Anzeige erscheint nach dem Einschalten und wenn längere Zeit keine
Bedienung über die Tastatur erfolgt (siehe Kapitel 4.4).
Bild 1-5
Hinweis
Wenn im laufenden Betrieb eine Störung auftritt, dann wird die entsprechende
Fehlermeldung ausgegeben, auch wenn zuvor die Logo−Anzeige anstand.
28
Display − Logo
IE/AS−INTERFACE LINK PN IO ab Hardware−Ausgabestand 1, ab Firmwareversion 2.0
Ausgabe 08/2018
C79000−G8900−C216−03
