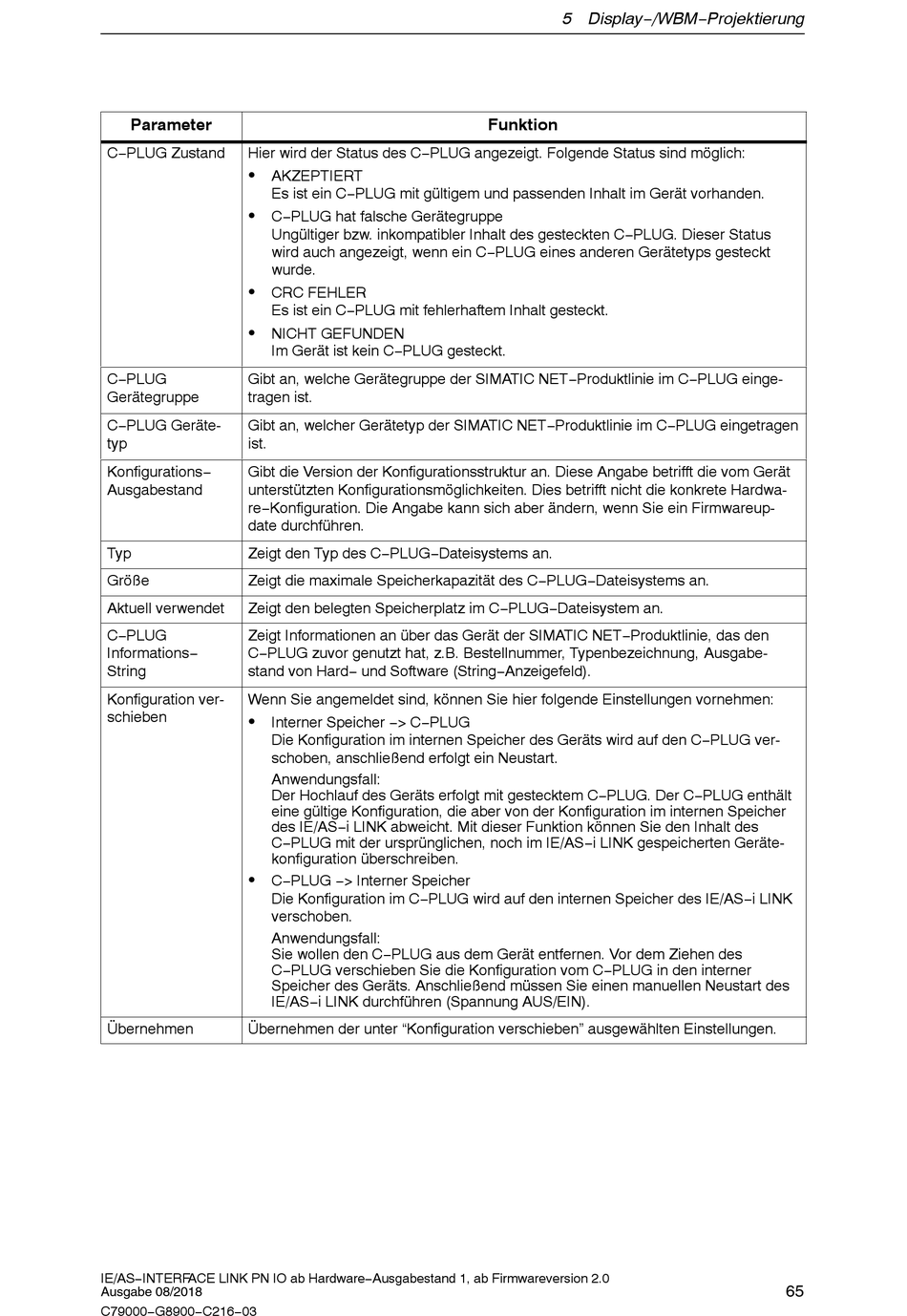

Parameter
C−PLUG Zustand
Hier wird der Status des C−PLUG angezeigt. Folgende Status sind möglich:
S
AKZEPTIERT
Es ist ein C−PLUG mit gültigem und passenden Inhalt im Gerät vorhanden.
S
C−PLUG hat falsche Gerätegruppe
Ungültiger bzw. inkompatibler Inhalt des gesteckten C−PLUG. Dieser Status
wird auch angezeigt, wenn ein C−PLUG eines anderen Gerätetyps gesteckt
wurde.
S
CRC FEHLER
Es ist ein C−PLUG mit fehlerhaftem Inhalt gesteckt.
S
NICHT GEFUNDEN
Im Gerät ist kein C−PLUG gesteckt.
C−PLUG
Gibt an, welche Gerätegruppe der SIMATIC NET−Produktlinie im C−PLUG einge-
Gerätegruppe
tragen ist.
C−PLUG Geräte-
Gibt an, welcher Gerätetyp der SIMATIC NET−Produktlinie im C−PLUG eingetragen
typ
ist.
Konfigurations−
Gibt die Version der Konfigurationsstruktur an. Diese Angabe betrifft die vom Gerät
Ausgabestand
unterstützten Konfigurationsmöglichkeiten. Dies betrifft nicht die konkrete Hardwa-
re−Konfiguration. Die Angabe kann sich aber ändern, wenn Sie ein Firmwareup-
date durchführen.
Typ
Zeigt den Typ des C−PLUG−Dateisystems an.
Größe
Zeigt die maximale Speicherkapazität des C−PLUG−Dateisystems an.
Aktuell verwendet
Zeigt den belegten Speicherplatz im C−PLUG−Dateisystem an.
C−PLUG
Zeigt Informationen an über das Gerät der SIMATIC NET−Produktlinie, das den
Informations−
C−PLUG zuvor genutzt hat, z.B. Bestellnummer, Typenbezeichnung, Ausgabe-
String
stand von Hard− und Software (String−Anzeigefeld).
Konfiguration ver-
Wenn Sie angemeldet sind, können Sie hier folgende Einstellungen vornehmen:
schieben
S
Interner Speicher −> C−PLUG
Die Konfiguration im internen Speicher des Geräts wird auf den C−PLUG ver-
schoben, anschließend erfolgt ein Neustart.
Anwendungsfall:
Der Hochlauf des Geräts erfolgt mit gestecktem C−PLUG. Der C−PLUG enthält
eine gültige Konfiguration, die aber von der Konfiguration im internen Speicher
des IE/AS−i LINK abweicht. Mit dieser Funktion können Sie den Inhalt des
C−PLUG mit der ursprünglichen, noch im IE/AS−i LINK gespeicherten Geräte-
konfiguration überschreiben.
S
C−PLUG −> Interner Speicher
Die Konfiguration im C−PLUG wird auf den internen Speicher des IE/AS−i LINK
verschoben.
Anwendungsfall:
Sie wollen den C−PLUG aus dem Gerät entfernen. Vor dem Ziehen des
C−PLUG verschieben Sie die Konfiguration vom C−PLUG in den interner
Speicher des Geräts. Anschließend müssen Sie einen manuellen Neustart des
IE/AS−i LINK durchführen (Spannung AUS/EIN).
Übernehmen
Übernehmen der unter "Konfiguration verschieben" ausgewählten Einstellungen.
IE/AS−INTERFACE LINK PN IO ab Hardware−Ausgabestand 1, ab Firmwareversion 2.0
Ausgabe 08/2018
C79000−G8900−C216−03
5 Display−/WBM−Projektierung
Funktion
65
