8 Datensatz−Schnittstelle nutzen
8.2.1.5

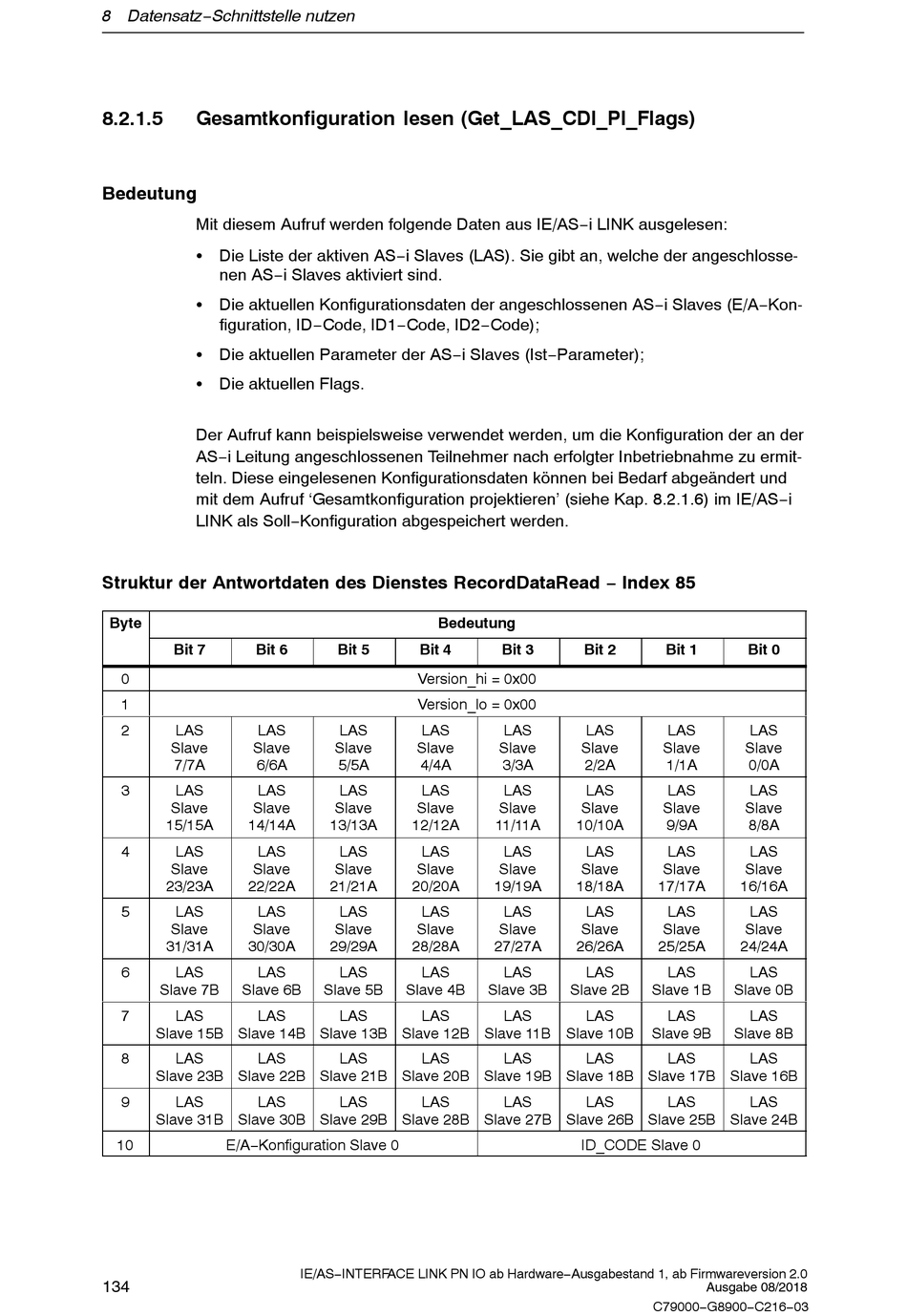

Gesamtkonfiguration lesen (Get_LAS_CDI_PI_Flags)

Bedeutung
Mit diesem Aufruf werden folgende Daten aus IE/AS−i LINK ausgelesen:
S Die Liste der aktiven AS−i Slaves (LAS). Sie gibt an, welche der angeschlosse-
nen AS−i Slaves aktiviert sind.
S Die aktuellen Konfigurationsdaten der angeschlossenen AS−i Slaves (E/A−Kon-
figuration, ID−Code, ID1−Code, ID2−Code);
S Die aktuellen Parameter der AS−i Slaves (Ist−Parameter);
S Die aktuellen Flags.
Der Aufruf kann beispielsweise verwendet werden, um die Konfiguration der an der
AS−i Leitung angeschlossenen Teilnehmer nach erfolgter Inbetriebnahme zu ermit-
teln. Diese eingelesenen Konfigurationsdaten können bei Bedarf abgeändert und
mit dem Aufruf 'Gesamtkonfiguration projektieren' (siehe Kap. 8.2.1.6) im IE/AS−i
LINK als Soll−Konfiguration abgespeichert werden.
Struktur der Antwortdaten des Dienstes RecordDataRead − Index 85
Byte
Bit 7 Bit 6
0
1
2 LAS LAS
Slave Slave
7/7A 6/6A
3 LAS LAS
Slave Slave
15/15A 14/14A
4 LAS LAS
Slave Slave
23/23A 22/22A
5 LAS LAS
Slave Slave
31/31A 30/30A
6 LAS LAS
Slave 7B Slave 6B
7 LAS LAS
Slave 15B Slave 14B
8 LAS LAS
Slave 23B Slave 22B
9 LAS LAS
Slave 31B Slave 30B
10 E/A−Konfiguration Slave 0
134
Bedeutung
Bit 5 Bit 4
Version_hi = 0x00
Version_lo = 0x00
LAS LAS
Slave Slave
5/5A 4/4A
LAS LAS
Slave Slave
13/13A 12/12A
LAS LAS
Slave Slave
21/21A 20/20A
LAS LAS
Slave Slave
29/29A 28/28A
LAS LAS
Slave 5B Slave 4B
LAS LAS
Slave 13B Slave 12B
LAS LAS
Slave 21B Slave 20B
LAS LAS
Slave 29B Slave 28B
IE/AS−INTERFACE LINK PN IO ab Hardware−Ausgabestand 1, ab Firmwareversion 2.0
Bit 3 Bit 2
LAS LAS
Slave Slave
3/3A 2/2A
LAS LAS
Slave Slave
11/11A 10/10A
LAS LAS
Slave Slave
19/19A 18/18A
LAS LAS
Slave Slave
27/27A 26/26A
LAS LAS
Slave 3B Slave 2B Slave 1B
LAS LAS
Slave 11B Slave 10B Slave 9B
LAS LAS
Slave 19B Slave 18B Slave 17B
LAS LAS
Slave 27B Slave 26B Slave 25B
ID_CODE Slave 0
C79000−G8900−C216−03
Bit 1 Bit 0
LAS LAS
Slave Slave
1/1A 0/0A
LAS LAS
Slave Slave
9/9A 8/8A
LAS LAS
Slave Slave
17/17A 16/16A
LAS LAS
Slave Slave
25/25A 24/24A
LAS LAS
Slave 0B
LAS LAS
Slave 8B
LAS LAS
Slave 16B
LAS LAS
Slave 24B
