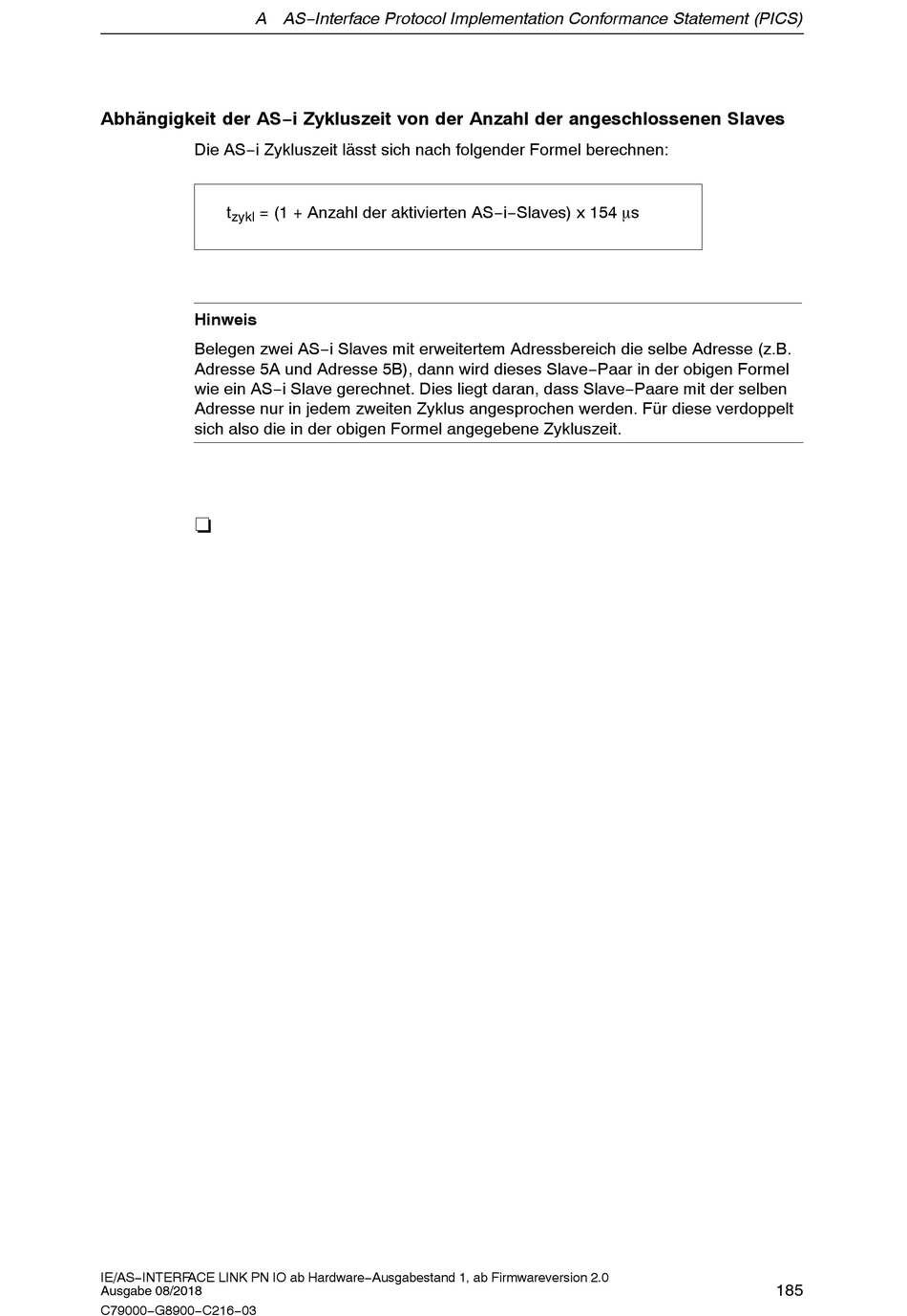

A AS−Interface Protocol Implementation Conformance Statement (PICS)
Abhängigkeit der AS−i Zykluszeit von der Anzahl der angeschlossenen Slaves
Die AS−i Zykluszeit lässt sich nach folgender Formel berechnen:
t
= (1 + Anzahl der aktivierten AS−i−Slaves) x 154 ms
zykl
Hinweis
Belegen zwei AS−i Slaves mit erweitertem Adressbereich die selbe Adresse (z.B.
Adresse 5A und Adresse 5B), dann wird dieses Slave−Paar in der obigen Formel
wie ein AS−i Slave gerechnet. Dies liegt daran, dass Slave−Paare mit der selben
Adresse nur in jedem zweiten Zyklus angesprochen werden. Für diese verdoppelt
sich also die in der obigen Formel angegebene Zykluszeit.
-
IE/AS−INTERFACE LINK PN IO ab Hardware−Ausgabestand 1, ab Firmwareversion 2.0
Ausgabe 08/2018
C79000−G8900−C216−03
185
