3 Getting Started − Inbetriebnahme mit STEP 7
Bild 3-1

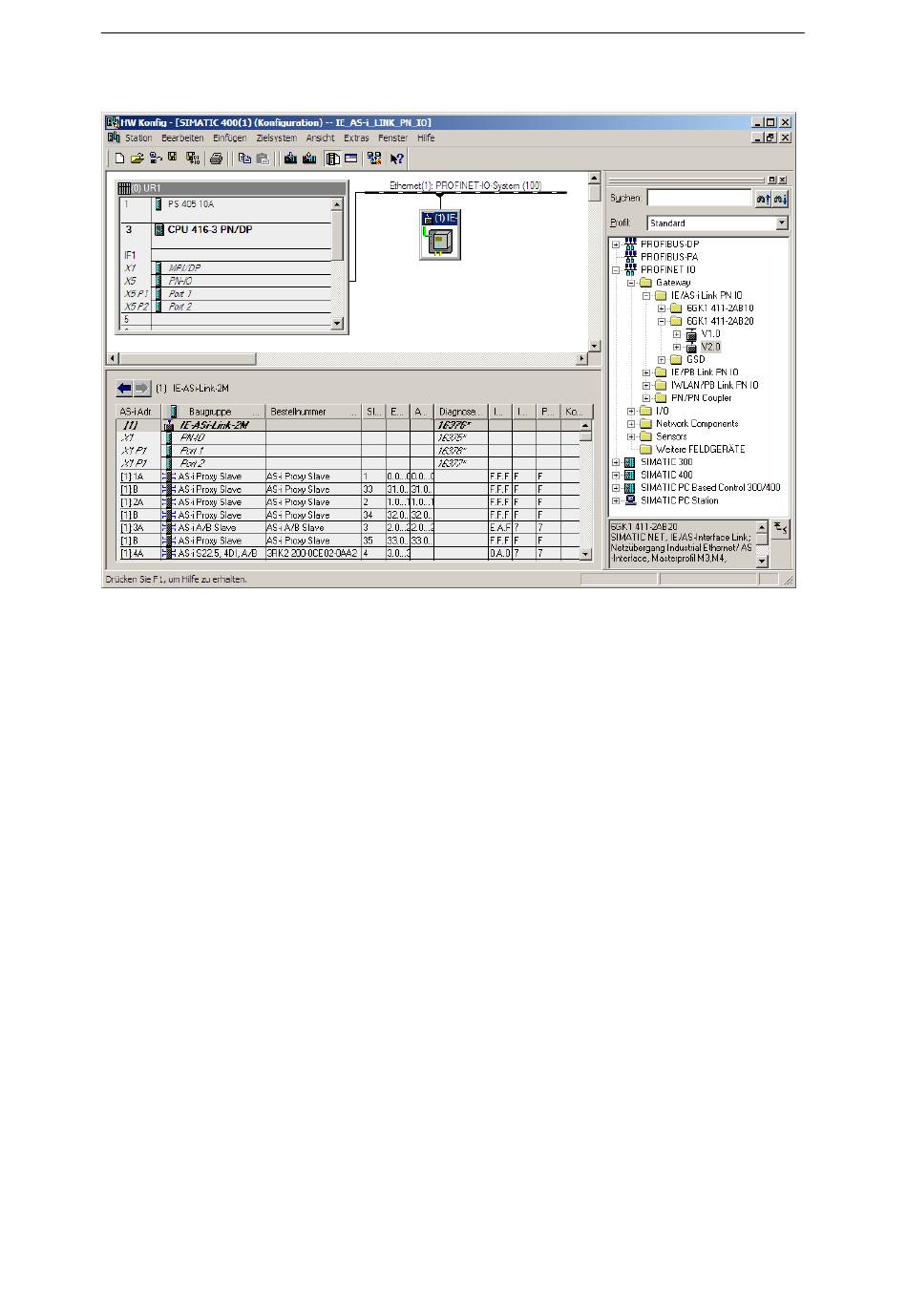

In HW Konfig geöffnete Projektierung des PROFINET IO−Controllers (STEP 7 ab V5.4 SP3)
4. Optional:
Öffnen Sie den Eigenschaftendialog des IE/AS−i LINK durch Doppelklick auf
das Link im oberen Teil des Stationfensters, wenn Sie den PROFINET−Geräte-
namen oder die IP−Parameter des IE/AS−i LINK ändern wollen. (PROFINET−
Gerätename und IP−Parameter werden automatisch von STEP 7 vorbelegt)
5. Wählen Sie den Menübefehl Station > Speichern und Übersetzen.
6. Selektieren Sie im oberen Detailfenster das IE/AS−i LINK und wählen Sie den
Menübefehl Zielsystem > Ethernet > Gerätenamen vergeben... und vergeben
Sie in dem sich öffnenden Dialog den PROFINET−Gerätenamen. Damit stellen
Sie eine Verbindung zum angeschlossenen IE/AS−i LINK her und laden den
PROFINET−Gerätenamen in die Baugruppe.
7. Wählen Sie den Menübefehl Zielsystem > Laden in Baugruppe.... Damit laden
Sie die Projektierung in die angeschlossene Baugruppe.
Die Link−Baugruppe befindet sich jetzt im "Geschützten Betrieb" (siehe Kapitel
4.1).
8. Erstellen Sie Ihr Anwenderprogramm, aus dem heraus Sie auf die oben einge-
stellten E/A−Adressen zugreifen.
Wenn Sie z.B. auf die Eingangsdaten des AS–i Slave 2A von AS–i Strang [1]
zugreifen wollen, dann lesen Sie das Eingangsbyte 1 (siehe Bild 3-1 und Kapi-
tel 7).
9. Laden Sie das Programm in die S7−Station mit dem PROFINET IO−Controller.
36
IE/AS−INTERFACE LINK PN IO ab Hardware−Ausgabestand 1, ab Firmwareversion 2.0
Ausgabe 08/2018
C79000−G8900−C216−03
