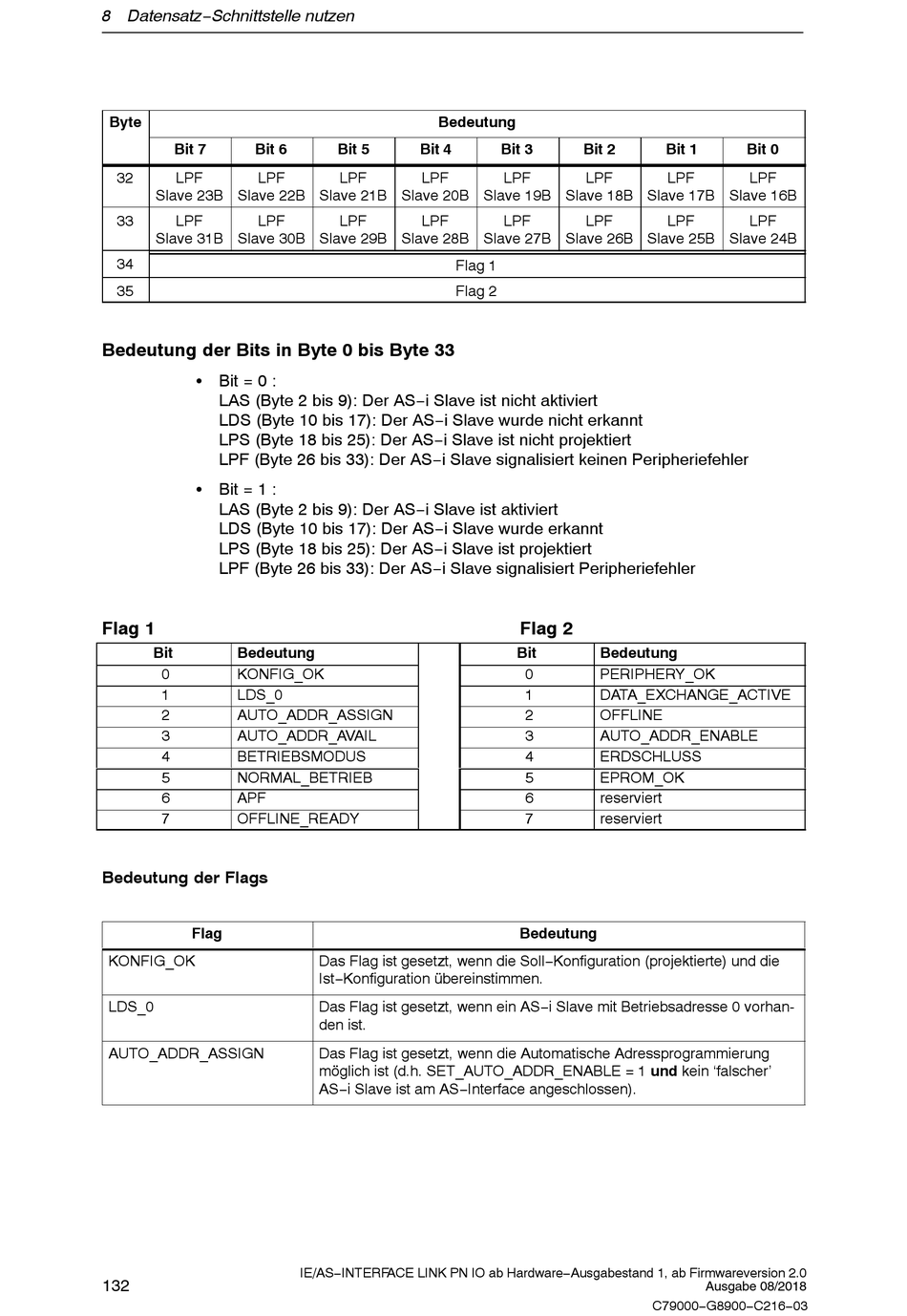

8 Datensatz−Schnittstelle nutzen
Byte
Bit 7
Bit 6
32
LPF
LPF
Slave 23B
Slave 22B
33
LPF
LPF
Slave 31B
Slave 30B
34
35
Bedeutung der Bits in Byte 0 bis Byte 33
S Bit = 0 :
LAS (Byte 2 bis 9): Der AS−i Slave ist nicht aktiviert
LDS (Byte 10 bis 17): Der AS−i Slave wurde nicht erkannt
LPS (Byte 18 bis 25): Der AS−i Slave ist nicht projektiert
LPF (Byte 26 bis 33): Der AS−i Slave signalisiert keinen Peripheriefehler
S Bit = 1 :
LAS (Byte 2 bis 9): Der AS−i Slave ist aktiviert
LDS (Byte 10 bis 17): Der AS−i Slave wurde erkannt
LPS (Byte 18 bis 25): Der AS−i Slave ist projektiert
LPF (Byte 26 bis 33): Der AS−i Slave signalisiert Peripheriefehler
Flag 1
Bit
Bedeutung
0
KONFIG_OK
1
LDS_0
2
AUTO_ADDR_ASSIGN
3
AUTO_ADDR_AVAIL
4
BETRIEBSMODUS
5
NORMAL_BETRIEB
6
APF
7
OFFLINE_READY
Bedeutung der Flags
Flag
KONFIG_OK
LDS_0
AUTO_ADDR_ASSIGN
132
Bedeutung
Bit 5
Bit 4
LPF
LPF
Slave 21B
Slave 20B
LPF
LPF
Slave 29B
Slave 28B
Flag 1
Flag 2
Das Flag ist gesetzt, wenn die Soll−Konfiguration (projektierte) und die
Ist−Konfiguration übereinstimmen.
Das Flag ist gesetzt, wenn ein AS−i Slave mit Betriebsadresse 0 vorhan-
den ist.
Das Flag ist gesetzt, wenn die Automatische Adressprogrammierung
möglich ist (d.h. SET_AUTO_ADDR_ENABLE = 1 und kein 'falscher'
AS−i Slave ist am AS−Interface angeschlossen).
IE/AS−INTERFACE LINK PN IO ab Hardware−Ausgabestand 1, ab Firmwareversion 2.0
Bit 3
Bit 2
LPF
LPF
Slave 19B
Slave 18B
Slave 17B
LPF
LPF
Slave 27B
Slave 26B
Slave 25B
Flag 2
Bit
Bedeutung
0
PERIPHERY_OK
1
DATA_EXCHANGE_ACTIVE
2
OFFLINE
3
AUTO_ADDR_ENABLE
4
ERDSCHLUSS
5
EPROM_OK
6
reserviert
7
reserviert
Bedeutung
C79000−G8900−C216−03
Bit 1
Bit 0
LPF
LPF
Slave 16B
LPF
LPF
Slave 24B
Ausgabe 08/2018
