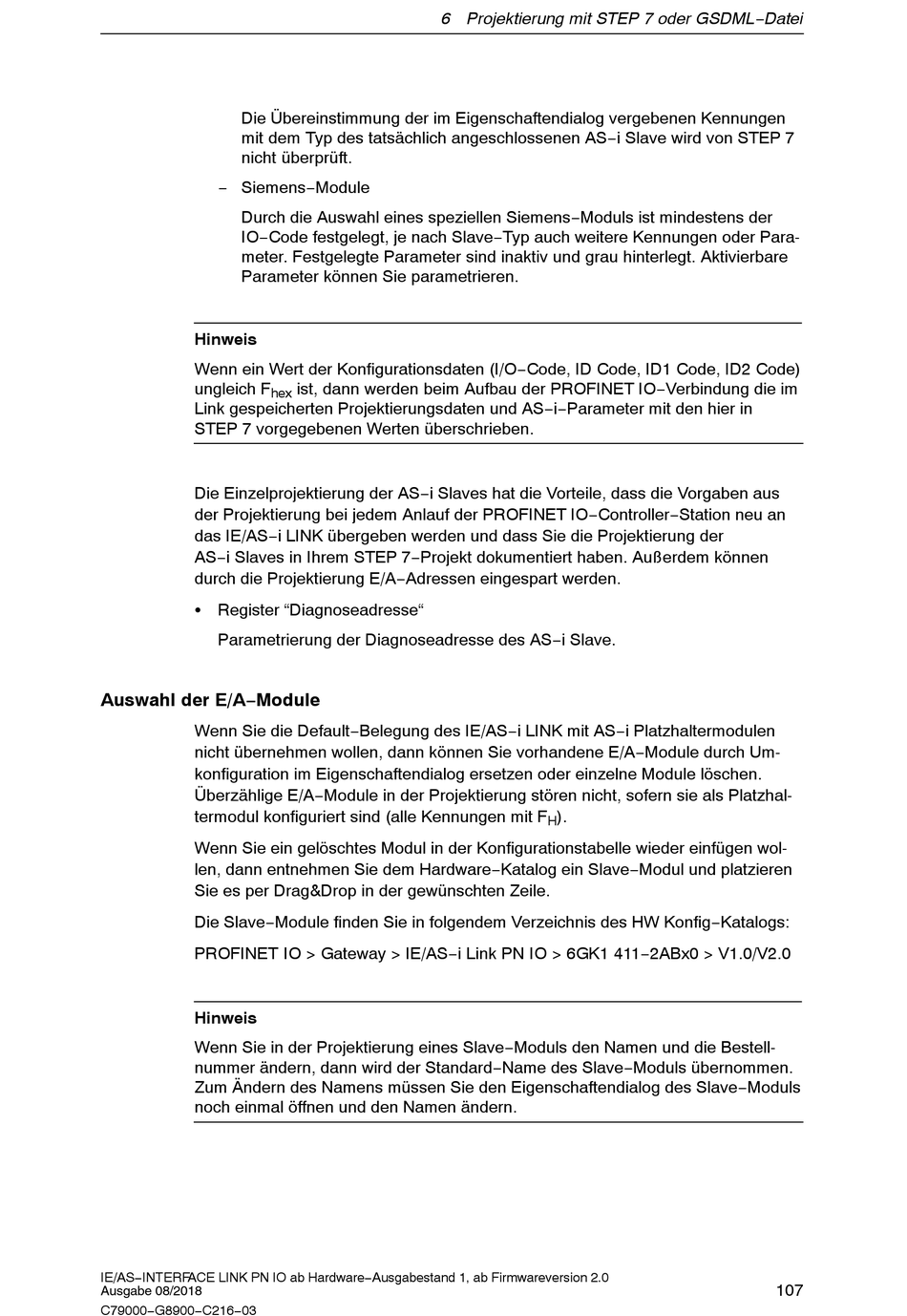

Die Übereinstimmung der im Eigenschaftendialog vergebenen Kennungen
mit dem Typ des tatsächlich angeschlossenen AS−i Slave wird von STEP 7
nicht überprüft.
− Siemens−Module
Durch die Auswahl eines speziellen Siemens−Moduls ist mindestens der
IO−Code festgelegt, je nach Slave−Typ auch weitere Kennungen oder Para-
meter. Festgelegte Parameter sind inaktiv und grau hinterlegt. Aktivierbare
Parameter können Sie parametrieren.
Hinweis
Wenn ein Wert der Konfigurationsdaten (I/O−Code, ID Code, ID1 Code, ID2 Code)
ungleich F
hex
Link gespeicherten Projektierungsdaten und AS−i−Parameter mit den hier in
STEP 7 vorgegebenen Werten überschrieben.
Die Einzelprojektierung der AS−i Slaves hat die Vorteile, dass die Vorgaben aus
der Projektierung bei jedem Anlauf der PROFINET IO−Controller−Station neu an
das IE/AS−i LINK übergeben werden und dass Sie die Projektierung der
AS−i Slaves in Ihrem STEP 7−Projekt dokumentiert haben. Außerdem können
durch die Projektierung E/A−Adressen eingespart werden.
S Register "Diagnoseadresse"
Parametrierung der Diagnoseadresse des AS−i Slave.
Auswahl der E/A−Module
Wenn Sie die Default−Belegung des IE/AS−i LINK mit AS−i Platzhaltermodulen
nicht übernehmen wollen, dann können Sie vorhandene E/A−Module durch Um-
konfiguration im Eigenschaftendialog ersetzen oder einzelne Module löschen.
Überzählige E/A−Module in der Projektierung stören nicht, sofern sie als Platzhal-
termodul konfiguriert sind (alle Kennungen mit F
Wenn Sie ein gelöschtes Modul in der Konfigurationstabelle wieder einfügen wol-
len, dann entnehmen Sie dem Hardware−Katalog ein Slave−Modul und platzieren
Sie es per Drag&Drop in der gewünschten Zeile.
Die Slave−Module finden Sie in folgendem Verzeichnis des HW Konfig−Katalogs:
PROFINET IO > Gateway > IE/AS−i Link PN IO > 6GK1 411−2ABx0 > V1.0/V2.0
Hinweis
Wenn Sie in der Projektierung eines Slave−Moduls den Namen und die Bestell-
nummer ändern, dann wird der Standard−Name des Slave−Moduls übernommen.
Zum Ändern des Namens müssen Sie den Eigenschaftendialog des Slave−Moduls
noch einmal öffnen und den Namen ändern.
IE/AS−INTERFACE LINK PN IO ab Hardware−Ausgabestand 1, ab Firmwareversion 2.0
Ausgabe 08/2018
C79000−G8900−C216−03
6 Projektierung mit STEP 7 oder GSDML−Datei
ist, dann werden beim Aufbau der PROFINET IO−Verbindung die im
).
H
107
