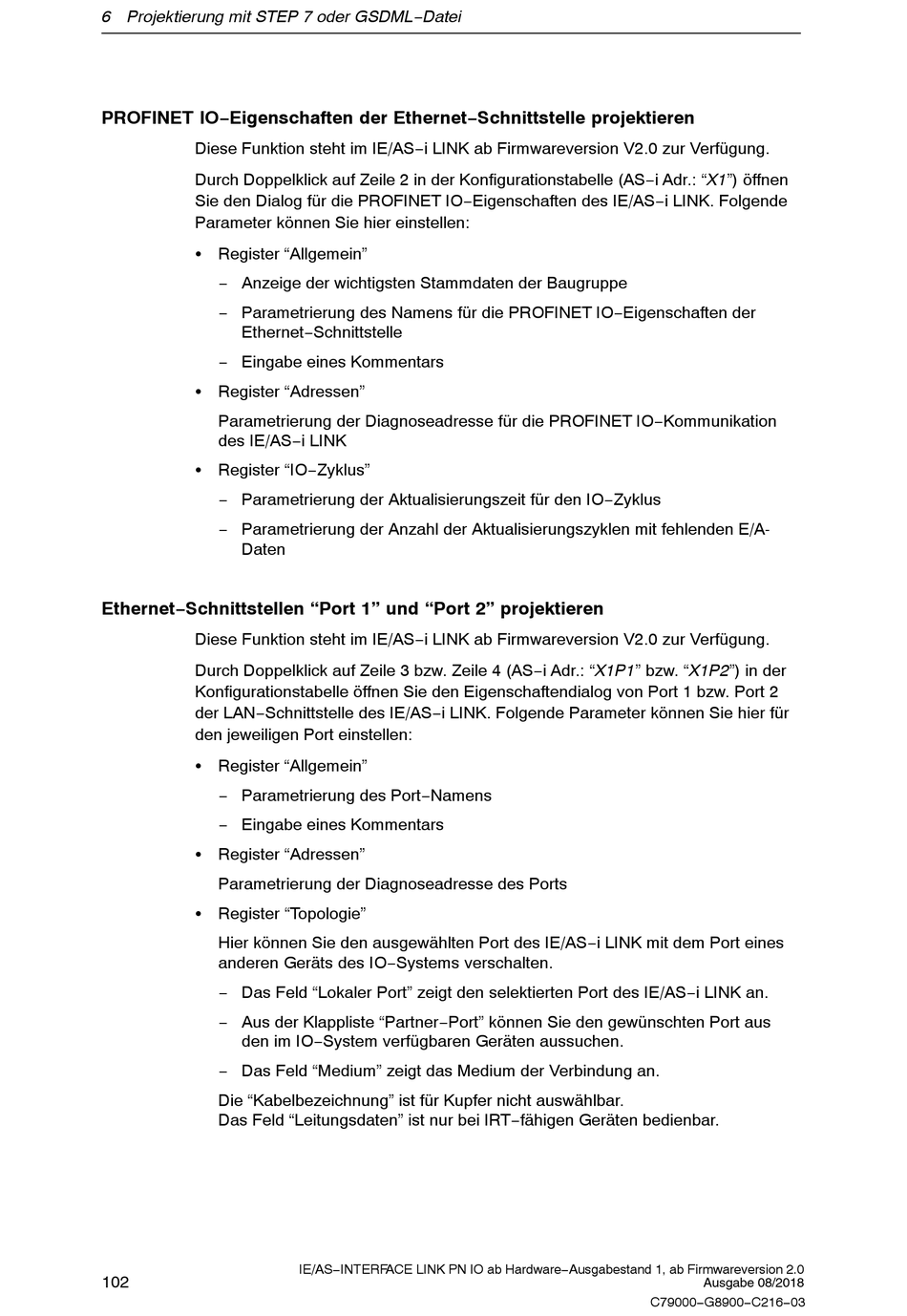

6 Projektierung mit STEP 7 oder GSDML−Datei
PROFINET IO−Eigenschaften der Ethernet−Schnittstelle projektieren
Diese Funktion steht im IE/AS−i LINK ab Firmwareversion V2.0 zur Verfügung.
Durch Doppelklick auf Zeile 2 in der Konfigurationstabelle (AS−i Adr.: "X1") öffnen
Sie den Dialog für die PROFINET IO−Eigenschaften des IE/AS−i LINK. Folgende
Parameter können Sie hier einstellen:
S Register "Allgemein"
− Anzeige der wichtigsten Stammdaten der Baugruppe
− Parametrierung des Namens für die PROFINET IO−Eigenschaften der
Ethernet−Schnittstelle
− Eingabe eines Kommentars
S Register "Adressen"
Parametrierung der Diagnoseadresse für die PROFINET IO−Kommunikation
des IE/AS−i LINK
S Register "IO−Zyklus"
− Parametrierung der Aktualisierungszeit für den IO−Zyklus
− Parametrierung der Anzahl der Aktualisierungszyklen mit fehlenden E/A-
Daten
Ethernet−Schnittstellen "Port 1" und "Port 2" projektieren
Diese Funktion steht im IE/AS−i LINK ab Firmwareversion V2.0 zur Verfügung.
Durch Doppelklick auf Zeile 3 bzw. Zeile 4 (AS−i Adr.: "X1P1" bzw. "X1P2") in der
Konfigurationstabelle öffnen Sie den Eigenschaftendialog von Port 1 bzw. Port 2
der LAN−Schnittstelle des IE/AS−i LINK. Folgende Parameter können Sie hier für
den jeweiligen Port einstellen:
S Register "Allgemein"
− Parametrierung des Port−Namens
− Eingabe eines Kommentars
S Register "Adressen"
Parametrierung der Diagnoseadresse des Ports
S Register "Topologie"
Hier können Sie den ausgewählten Port des IE/AS−i LINK mit dem Port eines
anderen Geräts des IO−Systems verschalten.
− Das Feld "Lokaler Port" zeigt den selektierten Port des IE/AS−i LINK an.
− Aus der Klappliste "Partner−Port" können Sie den gewünschten Port aus
den im IO−System verfügbaren Geräten aussuchen.
− Das Feld "Medium" zeigt das Medium der Verbindung an.
Die "Kabelbezeichnung" ist für Kupfer nicht auswählbar.
Das Feld "Leitungsdaten" ist nur bei IRT−fähigen Geräten bedienbar.
102
IE/AS−INTERFACE LINK PN IO ab Hardware−Ausgabestand 1, ab Firmwareversion 2.0
Ausgabe 08/2018
C79000−G8900−C216−03
