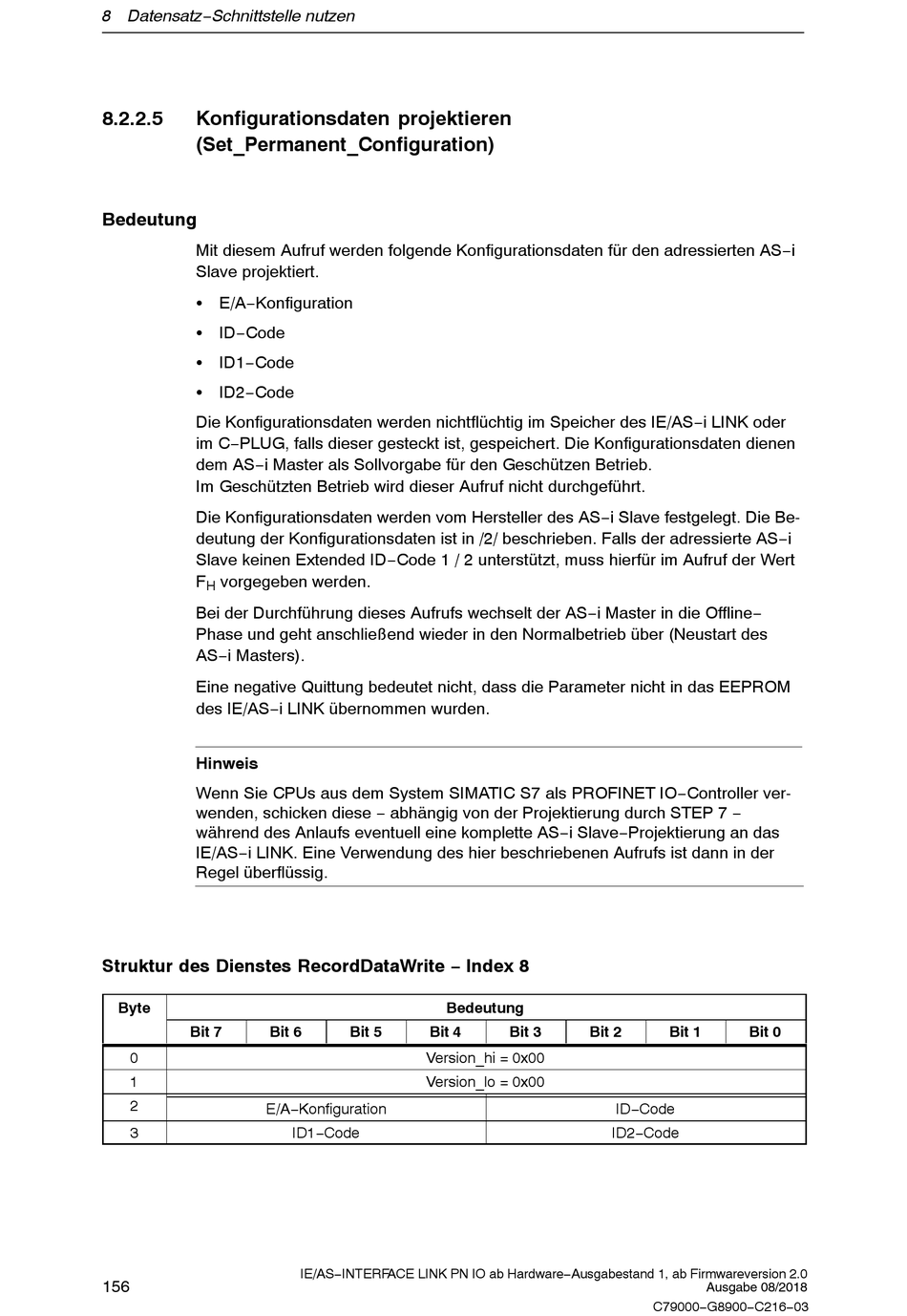

8 Datensatz−Schnittstelle nutzen
8.2.2.5
Konfigurationsdaten projektieren
(Set_Permanent_Configuration)
Bedeutung
Mit diesem Aufruf werden folgende Konfigurationsdaten für den adressierten AS−i
Slave projektiert.
S E/A−Konfiguration
S ID−Code
S ID1−Code
S ID2−Code
Die Konfigurationsdaten werden nichtflüchtig im Speicher des IE/AS−i LINK oder
im C−PLUG, falls dieser gesteckt ist, gespeichert. Die Konfigurationsdaten dienen
dem AS−i Master als Sollvorgabe für den Geschützen Betrieb.
Im Geschützten Betrieb wird dieser Aufruf nicht durchgeführt.
Die Konfigurationsdaten werden vom Hersteller des AS−i Slave festgelegt. Die Be-
deutung der Konfigurationsdaten ist in /2/ beschrieben. Falls der adressierte AS−i
Slave keinen Extended ID−Code 1 / 2 unterstützt, muss hierfür im Aufruf der Wert
F
vorgegeben werden.
H
Bei der Durchführung dieses Aufrufs wechselt der AS−i Master in die Offline−
Phase und geht anschließend wieder in den Normalbetrieb über (Neustart des
AS−i Masters).
Eine negative Quittung bedeutet nicht, dass die Parameter nicht in das EEPROM
des IE/AS−i LINK übernommen wurden.
Hinweis
Wenn Sie CPUs aus dem System SIMATIC S7 als PROFINET IO−Controller ver-
wenden, schicken diese − abhängig von der Projektierung durch STEP 7 −
während des Anlaufs eventuell eine komplette AS−i Slave−Projektierung an das
IE/AS−i LINK. Eine Verwendung des hier beschriebenen Aufrufs ist dann in der
Regel überflüssig.
Struktur des Dienstes RecordDataWrite − Index 8
Byte
Bit 7
Bit 6
0
1
2
E/A−Konfiguration
3
156
Bedeutung
Bit 5
Bit 4
Version_hi = 0x00
Version_lo = 0x00
ID1−Code
IE/AS−INTERFACE LINK PN IO ab Hardware−Ausgabestand 1, ab Firmwareversion 2.0
Bit 3
Bit 2
Bit 1
ID−Code
ID2−Code
C79000−G8900−C216−03
Bit 0
Ausgabe 08/2018
