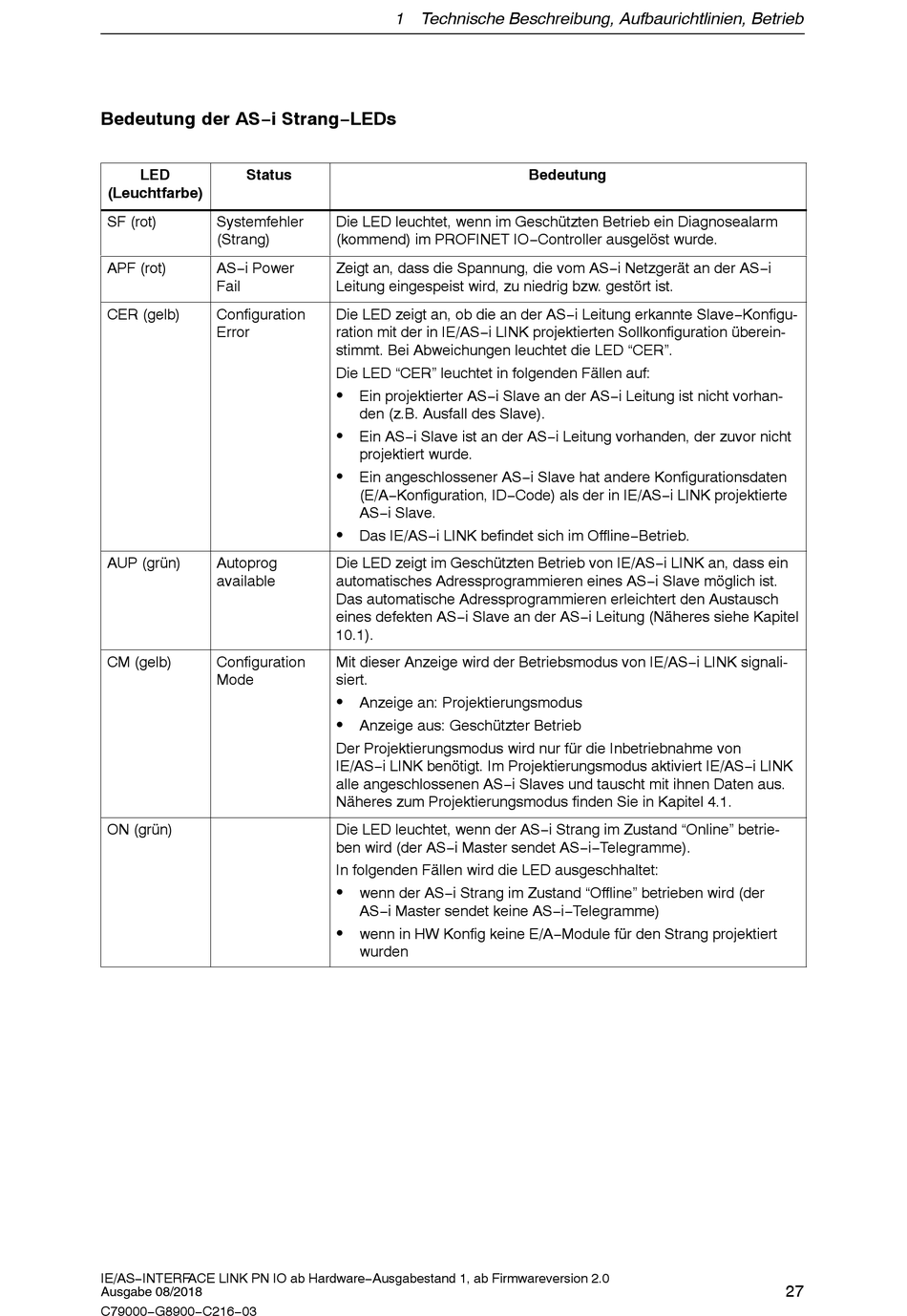

Bedeutung der AS−i Strang−LEDs
LED Status
(Leuchtfarbe)
SF (rot) Systemfehler
(Strang)
APF (rot) AS−i Power
Fail
CER (gelb) Configuration
Error
AUP (grün) Autoprog
available
CM (gelb) Configuration
Mode
ON (grün)
IE/AS−INTERFACE LINK PN IO ab Hardware−Ausgabestand 1, ab Firmwareversion 2.0
Ausgabe 08/2018
C79000−G8900−C216−03
1 Technische Beschreibung, Aufbaurichtlinien, Betrieb
Die LED leuchtet, wenn im Geschützten Betrieb ein Diagnosealarm
(kommend) im PROFINET IO−Controller ausgelöst wurde.
Zeigt an, dass die Spannung, die vom AS−i Netzgerät an der AS−i
Leitung eingespeist wird, zu niedrig bzw. gestört ist.
Die LED zeigt an, ob die an der AS−i Leitung erkannte Slave−Konfigu-
ration mit der in IE/AS−i LINK projektierten Sollkonfiguration überein-
stimmt. Bei Abweichungen leuchtet die LED "CER".
Die LED "CER" leuchtet in folgenden Fällen auf:
S
Ein projektierter AS−i Slave an der AS−i Leitung ist nicht vorhan-
den (z.B. Ausfall des Slave).
S
Ein AS−i Slave ist an der AS−i Leitung vorhanden, der zuvor nicht
projektiert wurde.
S
Ein angeschlossener AS−i Slave hat andere Konfigurationsdaten
(E/A−Konfiguration, ID−Code) als der in IE/AS−i LINK projektierte
AS−i Slave.
S
Das IE/AS−i LINK befindet sich im Offline−Betrieb.
Die LED zeigt im Geschützten Betrieb von IE/AS−i LINK an, dass ein
automatisches Adressprogrammieren eines AS−i Slave möglich ist.
Das automatische Adressprogrammieren erleichtert den Austausch
eines defekten AS−i Slave an der AS−i Leitung (Näheres siehe Kapitel
10.1).
Mit dieser Anzeige wird der Betriebsmodus von IE/AS−i LINK signali-
siert.
S
Anzeige an: Projektierungsmodus
S
Anzeige aus: Geschützter Betrieb
Der Projektierungsmodus wird nur für die Inbetriebnahme von
IE/AS−i LINK benötigt. Im Projektierungsmodus aktiviert IE/AS−i LINK
alle angeschlossenen AS−i Slaves und tauscht mit ihnen Daten aus.
Näheres zum Projektierungsmodus finden Sie in Kapitel 4.1.
Die LED leuchtet, wenn der AS−i Strang im Zustand "Online" betrie-
ben wird (der AS−i Master sendet AS−i−Telegramme).
In folgenden Fällen wird die LED ausgeschhaltet:
S
wenn der AS−i Strang im Zustand "Offline" betrieben wird (der
AS−i Master sendet keine AS−i−Telegramme)
S
wenn in HW Konfig keine E/A−Module für den Strang projektiert
wurden
