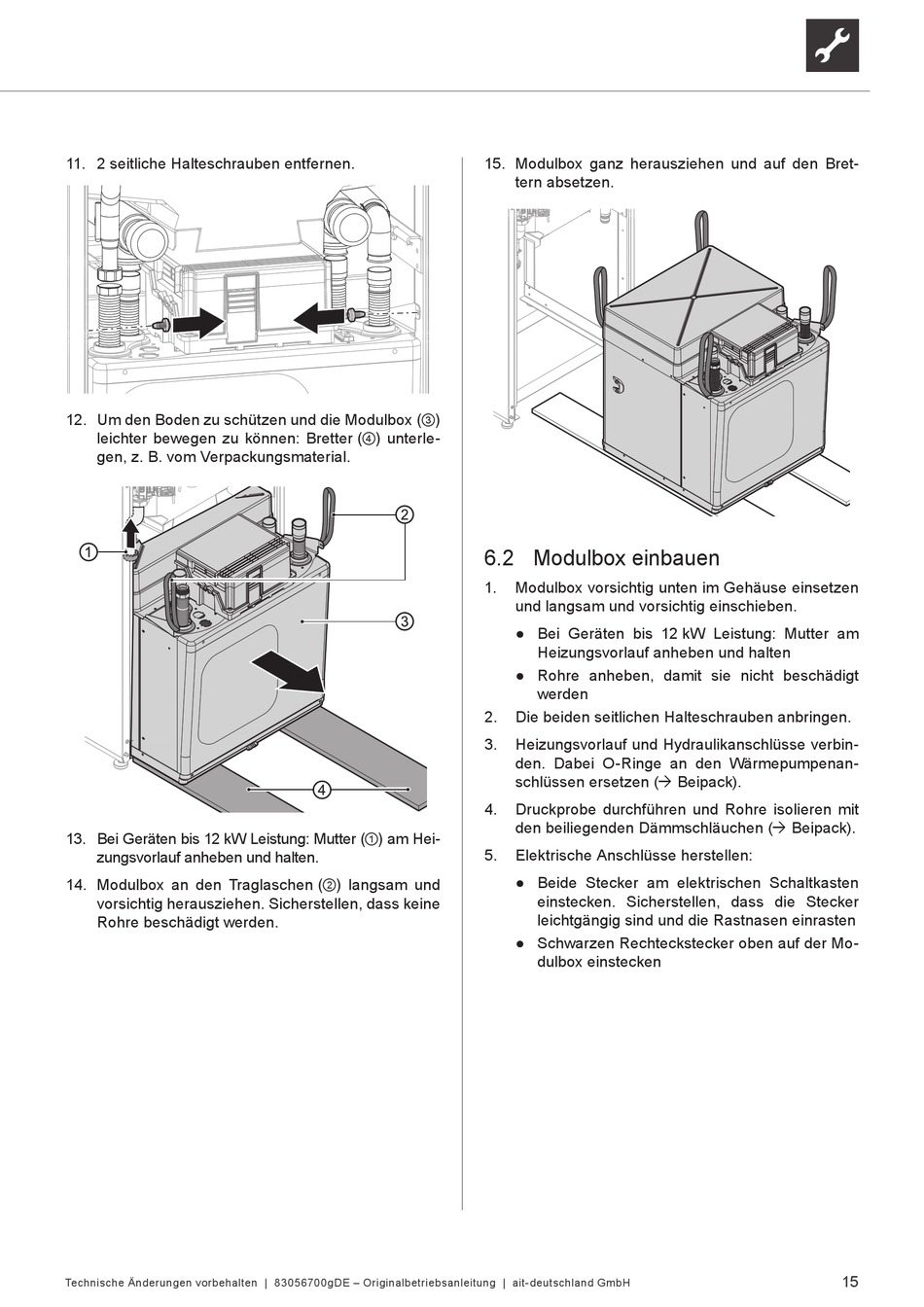

11. 2 seitliche Halteschrauben entfernen.
12. Um den Boden zu schützen und die Modulbox (③)
leichter bewegen zu können: Bretter (④) unterle-
gen, z. B. vom Verpackungsmaterial.
13. Bei Geräten bis 12 kW Leistung: Mutter (①) am Hei-
zungsvorlauf anheben und halten.
14. Modulbox an den Traglaschen (②) langsam und
vorsichtig herausziehen. Sicherstellen, dass keine
Rohre beschädigt werden.
Technische Änderungen vorbehalten | 83056700gDE – Originalbetriebsanleitung | ait-deutschland GmbH
15. Modulbox ganz herausziehen und auf den Bret-
tern absetzen.
6.2 Modulbox einbauen
1.
Modulbox vorsichtig unten im Gehäuse einsetzen
und langsam und vorsichtig einschieben.
● Bei Geräten bis 12 kW Leistung: Mutter am
Heizungsvorlauf anheben und halten
● Rohre anheben, damit sie nicht beschädigt
werden
2.
Die beiden seitlichen Halteschrauben anbringen.
3.
Heizungsvorlauf und Hydraulikanschlüsse verbin-
den. Dabei O-Ringe an den Wärmepumpenan-
schlüssen ersetzen ( Beipack).
4.
Druckprobe durchführen und Rohre isolieren mit
den beiliegenden Dämmschläuchen ( Beipack).
5.
Elektrische Anschlüsse herstellen:
● Beide Stecker am elektrischen Schaltkasten
einstecken. Sicherstellen, dass die Stecker
leichtgängig sind und die Rastnasen einrasten
● Schwarzen Rechteckstecker oben auf der Mo-
dulbox einstecken
