Montageanleitung - CARDIOSTRONG TX90 Montage- Und Bedienungsanleitung

3.2

Montageanleitung

3.2 Assembly instructions

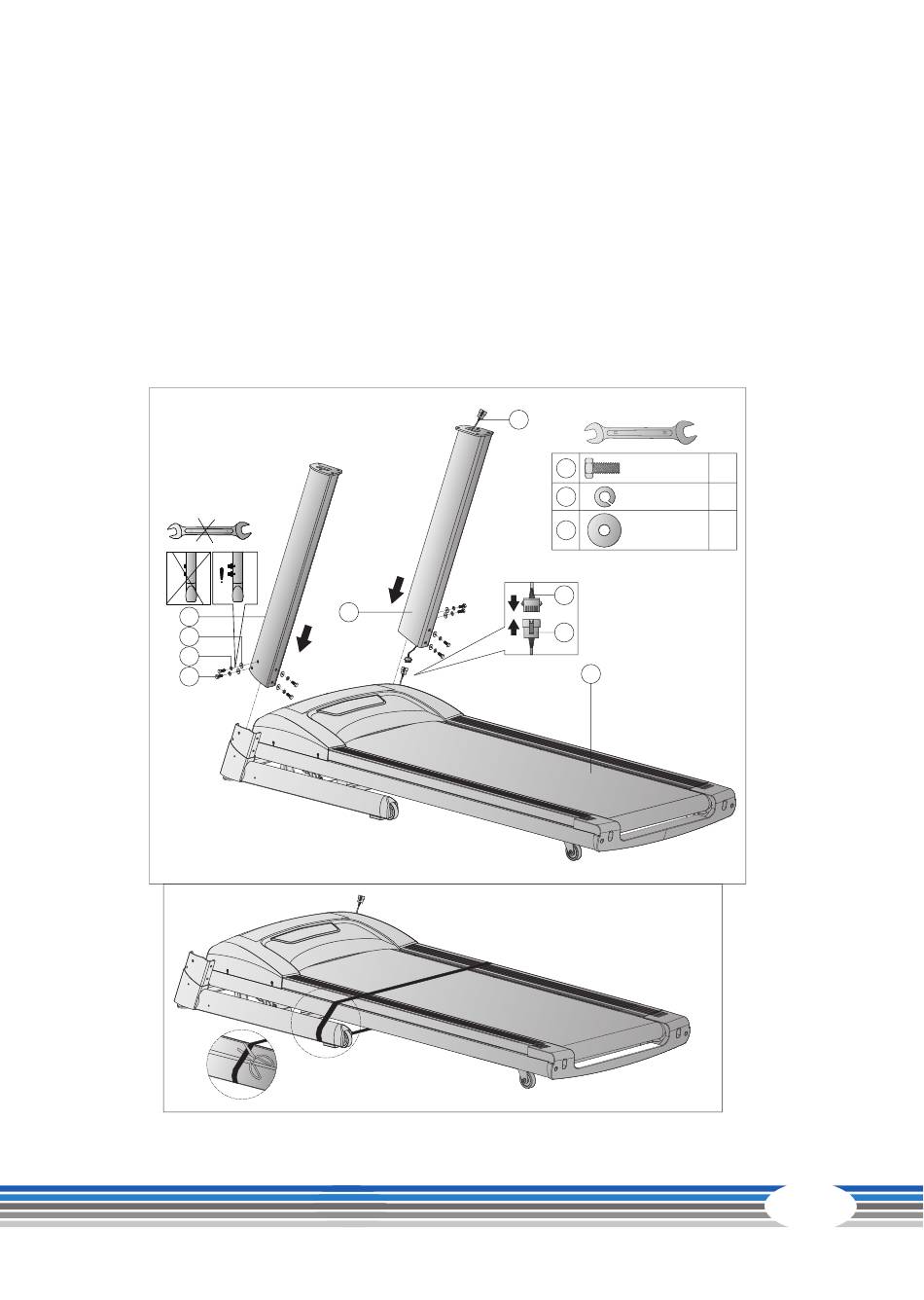

Schritt 1
1. Verbinden Sie die zwei Kabel (115 und 116) miteinander.
Step 1
Achtung:
1. Connect the two cables (115 and 116) with one another.
Achten Sie bei dem folgenden Schritt darauf die Kabel nicht einzuklemmen.
Caution: Be careful not to pinch the cables in the following step.
2. Montieren Sie die Konsolenmaste (2 und 3) mit insgesamt acht Schrauben (7), acht Federscheiben
2. Fix the right and left handlebar post (2 and 3) to the main frame (1) with eight allen bolts (7), eight
(8) und acht Unterlegscheiben (9) am Hauptrahmen (1).
WICHTIG: Ziehen Sie die Schrauben (7) noch nicht fest an!
2
9
8
7
Step1
115
3
7
x8
M8x1.25x20L
8
x8
D15.4xD8.2x2T
9
x8
D25xD8.5x2T
115
116
1
