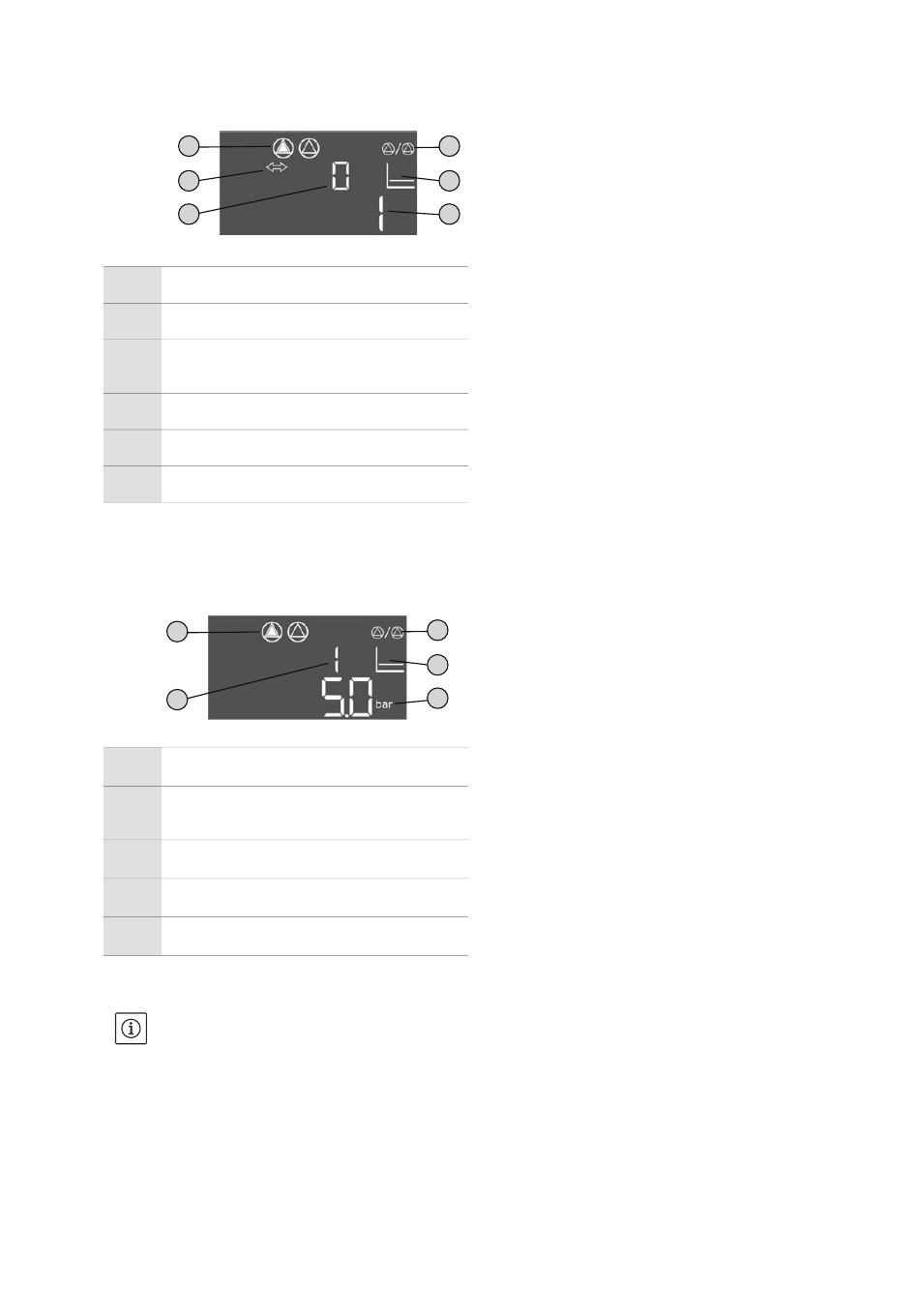

Fig. 18 : Affichage à l'écran avec interrupteur
à pression
1
2
3
1 État actuel de la pompe : nombre de pompes
enregistrées ; pompe marche/pompe arrêt
2 Appareil en fonctionnement bus de terrain
3 Affichage du débit (0 = débit inférieur au seuil
de débit nul ; 1 = débit supérieur au seuil de
débit nul)
4 État de commutation de l'interrupteur à pression
(0 = contact ouvert ; 1 = contact fermé)
5 Affichage du mode de fonctionnement
(ici, toujours : p-c)
6 Pompe de réserve activée ; état de base pour
EC-Fire
Fig. 19 : Affichage à l'écran avec capteur de
pression
1
3
1 État actuel de la pompe : nombre de pompes
enregistrées ; pompe marche/pompe arrêt
3 Affichage du débit (0 = débit inférieur au seuil
de débit nul ; 1 = débit supérieur au seuil de
débit nul)
4 Pression système actuelle
5 Affichage du mode de fonctionnement
(ici, toujours : p-c)
6 Pompe de réserve activée ; état de base
pour EC-Fire
AVIS
Le rétroéclairage de l'écran est désactivé
après 6 minutes sans commande.
Si la LED de panne rouge s'allume ou clignote juste
après la mise en marche, tenir compte du code
d'erreur qui s'affiche à l'écran !
Vous trouverez en annexe un aperçu de tous les
symboles !
