5.2 E-Hand-Schweißen
Quetsch- und Verbrennungsgefahr!
Beim Stabelektrodenwechsel besteht Quetsch- und Verbrennungsgefahr!
•
Geeignete, trockene Schutzhandschuhe tragen.
•
Isolierte Zange benutzen, um verbrauchte Stabelektroden zu entfernen oder um
geschweißte Werkstücke zu bewegen.

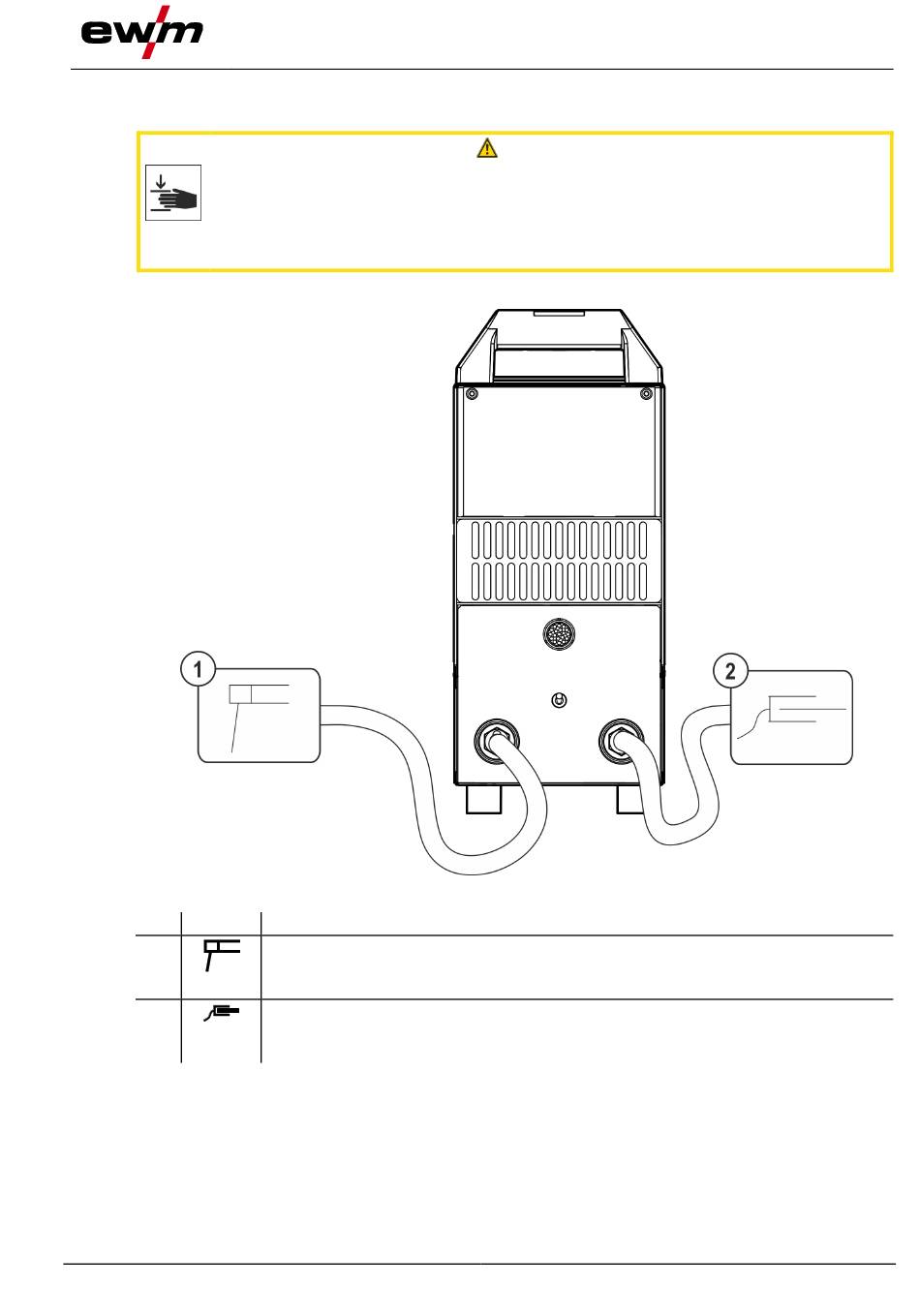

5.2.1 Anschluss Elektrodenhalter und Werkstückleitung
Pos. Symbol
1
2
•
Kabelstecker des Elektrodenhalters in die Anschlussbuchse, Elektrodenhalter einstecken und durch
Rechtsdrehung verriegeln.
•
Kabelstecker der Werkstückleitung in die Anschlussbuchse Werkstückleitung einstecken und durch
Rechtsdrehung verriegeln.
Die Polarität richtet sich nach der Angabe des Elektrodenherstellers auf der Elektrodenverpackung.
099-002044-EW500
15.10.2018
Beschreibung 0
Anschlussbuchse, Elektrodenhalter
Die Schweißstrompolarität („+" oder „-") richtet sich nach der Einstellung des
"Umschalter Schweißstrompolarität".
Anschlussbuchse, Werkstückleitung
Die Schweißstrompolarität („+" oder „-") richtet sich nach der Einstellung des
"Umschalter Schweißstrompolarität".
Aufbau und Funktion
VORSICHT
Abbildung 5-7
E-Hand-Schweißen
