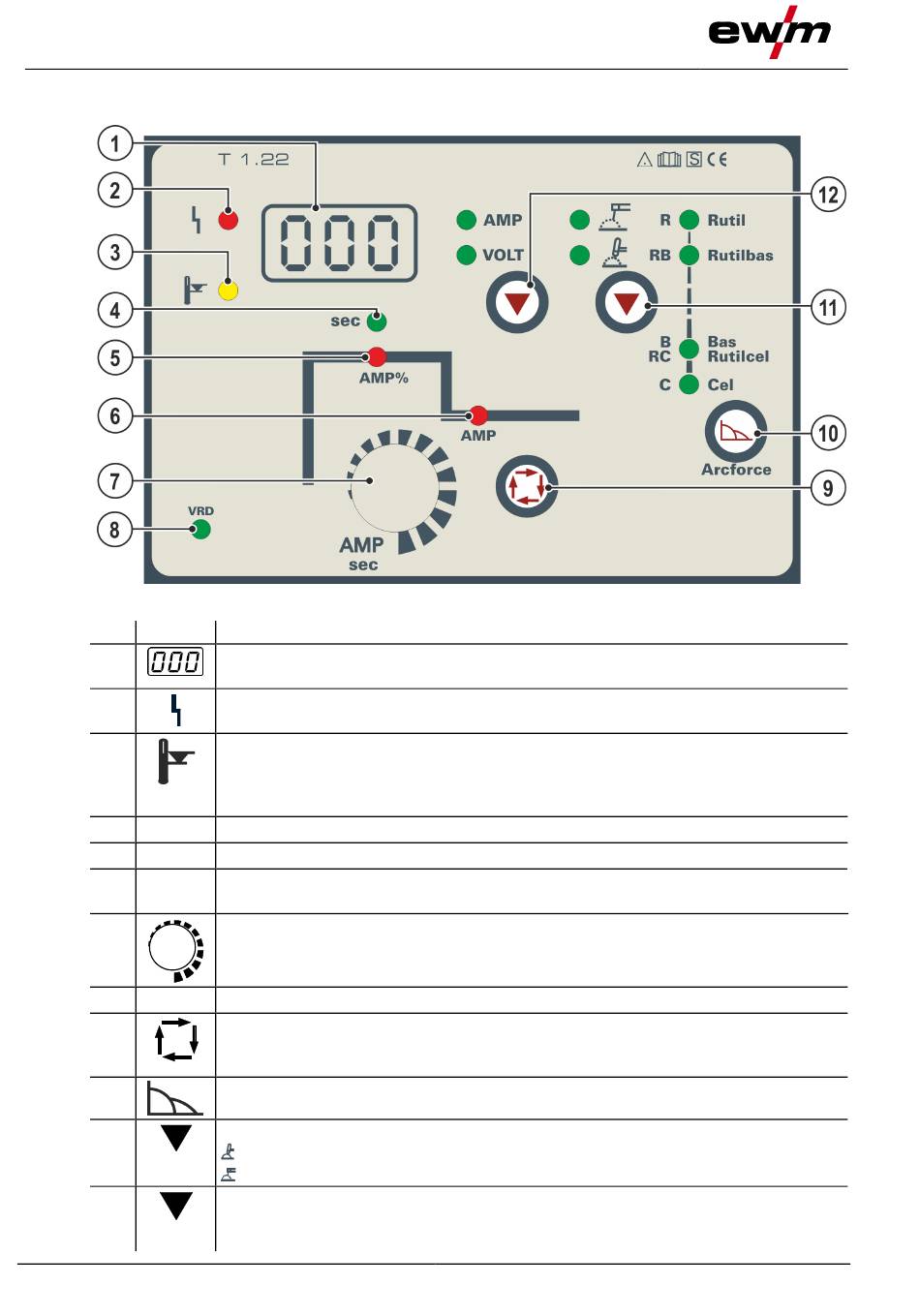

4.2 Gerätesteuerung - Bedienelemente
Pos. Symbol
1
2
3
4 sec
5 AMP%
6 AMP
7
8 VRD
9
10
11
12
18
Beschreibung 0
Schweißdatenanzeige (dreistellig)
Anzeige Schweißparameter und deren Werte > siehe Kapitel 4.2.1
Signalleuchte Sammelstörung
Fehlermeldungen > siehe Kapitel 7
Signalleuchte Übertemperatur
Temperaturwächter im Leistungsteil schalten bei Übertemperatur das Leistungsteil ab
und die Kontrollleuchte Übertemperatur leuchtet. Nach dem Abkühlen kann ohne
weitere Maßnahmen weitergeschweißt werden.
Signalleuchte Hotstart-Zeit
Signalleuchte Hotstart-Strom
Signalleuchte Hauptstrom
Imin bis Imax (1 A-Schritte)
Drehgeber Schweißparametereinstellung
Einstellung Schweißstrom sowie weiterer Schweißparameter und deren Werte.
Signalleuchte Spannungsminderungseinrichtung (VRD) > siehe Kapitel 5.6
Drucktaste Schweißparameter
Schweißparameter in Abhängigkeit vom verwendeten Schweißverfahren und von der
Betriebsart anwählen.
Drucktaste Arcforce (Schweißkennlinie) entsprechend Elektrodentyp
Drucktaste Schweißverfahren
--------- WIG-Schweißen
-------- E-Hand-Schweißen
Drucktaste Umschaltung Anzeige
AMP ----- Anzeige Schweißstrom
VOLT --- Anzeige Schweißspannung
Abbildung 4-2
