7.9.8

Feld vorschlagen lassen

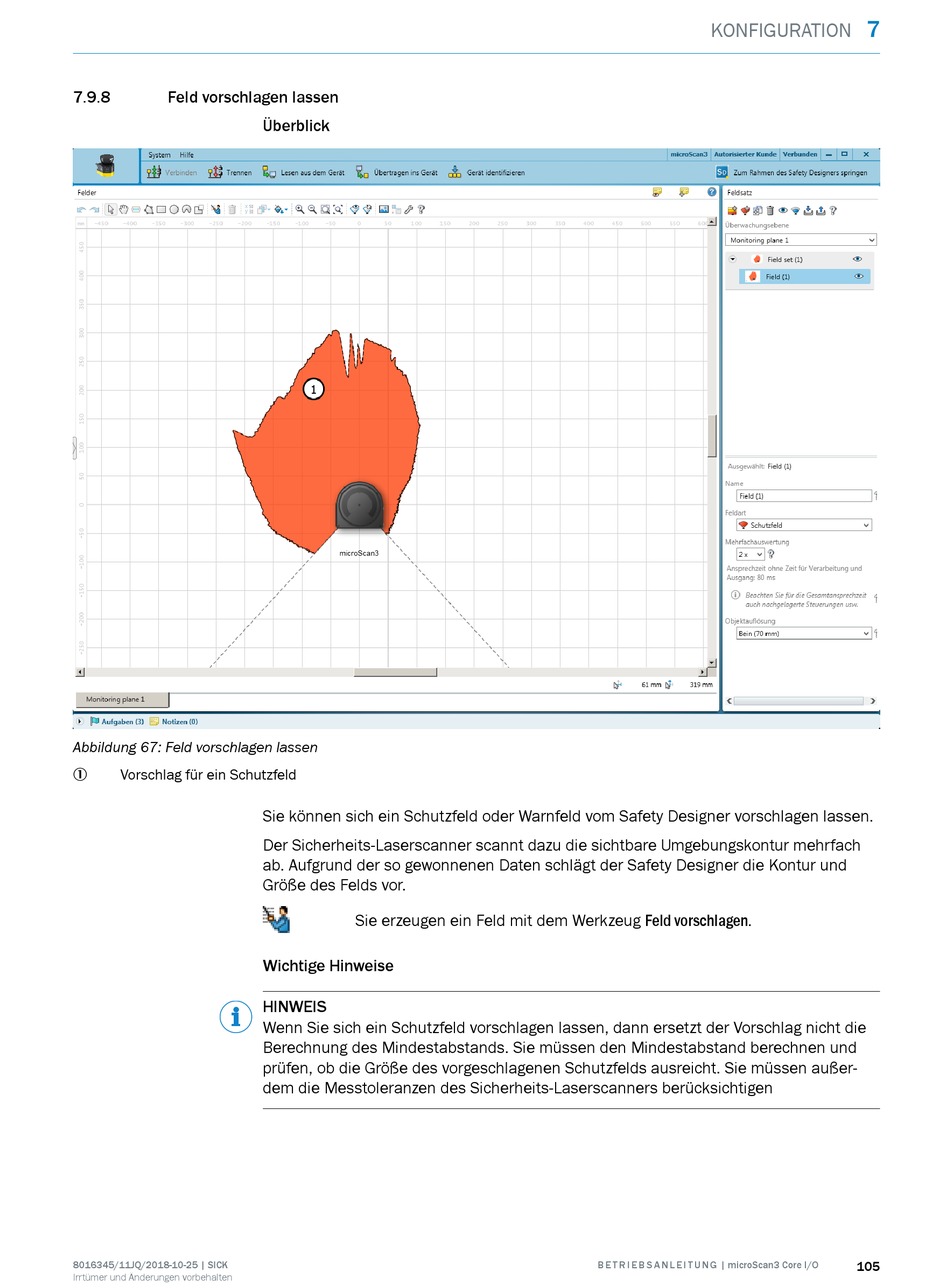

Abbildung 67: Feld vorschlagen lassen
Vorschlag für ein Schutzfeld
1
8016345/11JQ/2018-10-25 | SICK
Irrtümer und Änderungen vorbehalten
Überblick
Sie können sich ein Schutzfeld oder Warnfeld vom Safety Designer vorschlagen lassen.
Der Sicherheits-Laserscanner scannt dazu die sichtbare Umgebungskontur mehrfach
ab. Aufgrund der so gewonnenen Daten schlägt der Safety Designer die Kontur und
Größe des Felds vor.
Sie erzeugen ein Feld mit dem Werkzeug Feld vorschlagen.
Wichtige Hinweise
HINWEIS
Wenn Sie sich ein Schutzfeld vorschlagen lassen, dann ersetzt der Vorschlag nicht die
Berechnung des Mindestabstands. Sie müssen den Mindestabstand berechnen und
prüfen, ob die Größe des vorgeschlagenen Schutzfelds ausreicht. Sie müssen außer‐
dem die Messtoleranzen des Sicherheits-Laserscanners berücksichtigen
