8016345/11JQ/2018-10-25 | SICK
Irrtümer und Änderungen vorbehalten

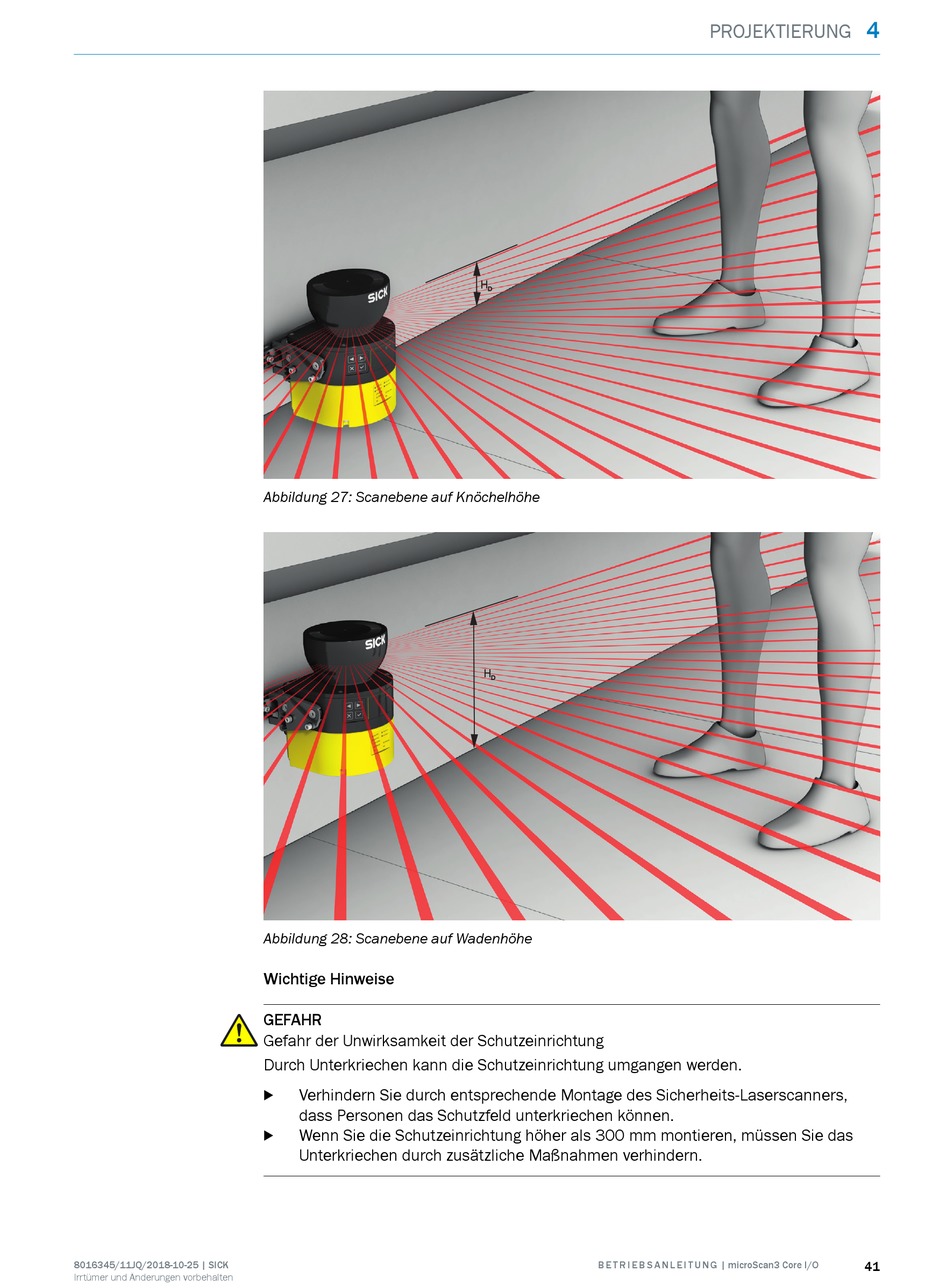

Abbildung 27: Scanebene auf Knöchelhöhe
Abbildung 28: Scanebene auf Wadenhöhe
Wichtige Hinweise
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Durch Unterkriechen kann die Schutzeinrichtung umgangen werden.
Verhindern Sie durch entsprechende Montage des Sicherheits-Laserscanners,
b
dass Personen das Schutzfeld unterkriechen können.
Wenn Sie die Schutzeinrichtung höher als 300 mm montieren, müssen Sie das
b
Unterkriechen durch zusätzliche Maßnahmen verhindern.
H
D
H
D
B E T R I E B S A N L E I T U N G | microScan3 Core I/O
4
PROJEKTIERUNG
41
