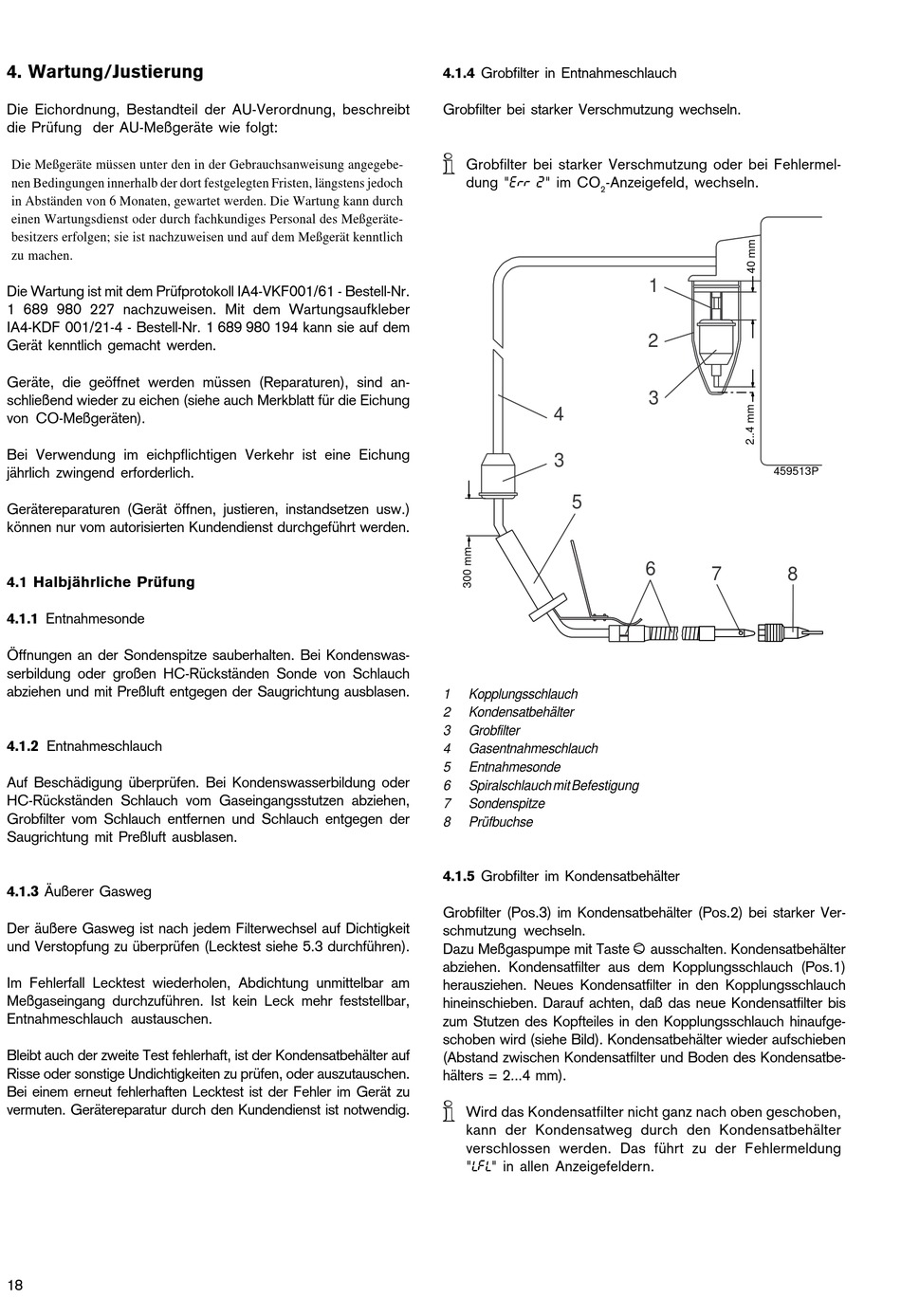

4. Wartung/Justierung
Die Eichordnung, Bestandteil der AU-Verordnung, beschreibt
die Prüfung der AU-Meßgeräte wie folgt:
Die Meßgeräte müssen unter den in der Gebrauchsanweisung angegebe-
nen Bedingungen innerhalb der dort festgelegten Fristen, längstens jedoch
in Abständen von 6 Monaten, gewartet werden. Die Wartung kann durch
einen Wartungsdienst oder durch fachkundiges Personal des Meßgeräte-
besitzers erfolgen; sie ist nachzuweisen und auf dem Meßgerät kenntlich
zu machen.
Die Wartung ist mit dem Prüfprotokoll IA4-VKF001/61 - Bestell-Nr.
1 689 980 227 nachzuweisen. Mit dem Wartungsaufkleber
IA4-KDF 001/21-4 - Bestell-Nr. 1 689 980 194 kann sie auf dem
Gerät kenntlich gemacht werden.
Geräte, die geöffnet werden müssen (Reparaturen), sind an-
schließend wieder zu eichen (siehe auch Merkblatt für die Eichung
von CO-Meßgeräten).
Bei Verwendung im eichpflichtigen Verkehr ist eine Eichung
jährlich zwingend erforderlich.
Gerätereparaturen (Gerät öffnen, justieren, instandsetzen usw.)
können nur vom autorisierten Kundendienst durchgeführt werden.
4.1 Halbjährliche Prüfung
4.1.1 Entnahmesonde
Öffnungen an der Sondenspitze sauberhalten. Bei Kondenswas-
serbildung oder großen HC-Rückständen Sonde von Schlauch
abziehen und mit Preßluft entgegen der Saugrichtung ausblasen.
4.1.2 Entnahmeschlauch
Auf Beschädigung überprüfen. Bei Kondenswasserbildung oder
HC-Rückständen Schlauch vom Gaseingangsstutzen abziehen,
Grobfilter vom Schlauch entfernen und Schlauch entgegen der
Saugrichtung mit Preßluft ausblasen.
4.1.3 Äußerer Gasweg
Der äußere Gasweg ist nach jedem Filterwechsel auf Dichtigkeit
und Verstopfung zu überprüfen (Lecktest siehe 5.3 durchführen).
Im Fehlerfall Lecktest wiederholen, Abdichtung unmittelbar am
Meßgaseingang durchzuführen. Ist kein Leck mehr feststellbar,
Entnahmeschlauch austauschen.
Bleibt auch der zweite Test fehlerhaft, ist der Kondensatbehälter auf
Risse oder sonstige Undichtigkeiten zu prüfen, oder auszutauschen.
Bei einem erneut fehlerhaften Lecktest ist der Fehler im Gerät zu
vermuten. Gerätereparatur durch den Kundendienst ist notwendig.
18
4.1.4 Grobfilter in Entnahmeschlauch
Grobfilter bei starker Verschmutzung wechseln.
i Grobfilter bei starker Verschmutzung oder bei Fehlermel-
dung "Err 2" im CO
-Anzeigefeld, wechseln.
2
4
3
5
1
Kopplungsschlauch
2
Kondensatbehälter
3
Grobfilter
4
Gasentnahmeschlauch
5
Entnahmesonde
6
Spiralschlauch mit Befestigung
7
Sondenspitze
8
Prüfbuchse
4.1.5 Grobfilter im Kondensatbehälter
Grobfilter (Pos.3) im Kondensatbehälter (Pos.2) bei starker Ver-
schmutzung wechseln.
Dazu Meßgaspumpe mit Taste p ausschalten. Kondensatbehälter
abziehen. Kondensatfilter aus dem Kopplungsschlauch (Pos.1)
herausziehen. Neues Kondensatfilter in den Kopplungsschlauch
hineinschieben. Darauf achten, daß das neue Kondensatfilter bis
zum Stutzen des Kopfteiles in den Kopplungsschlauch hinaufge-
schoben wird (siehe Bild). Kondensatbehälter wieder aufschieben
(Abstand zwischen Kondensatfilter und Boden des Kondensatbe-
hälters = 2...4 mm).
i Wird das Kondensatfilter nicht ganz nach oben geschoben,
kann der Kondensatweg durch den Kondensatbehälter
verschlossen werden. Das führt zu der Fehlermeldung
"LFL" in allen Anzeigefeldern.
1
2
3
459513P
6
7
8
