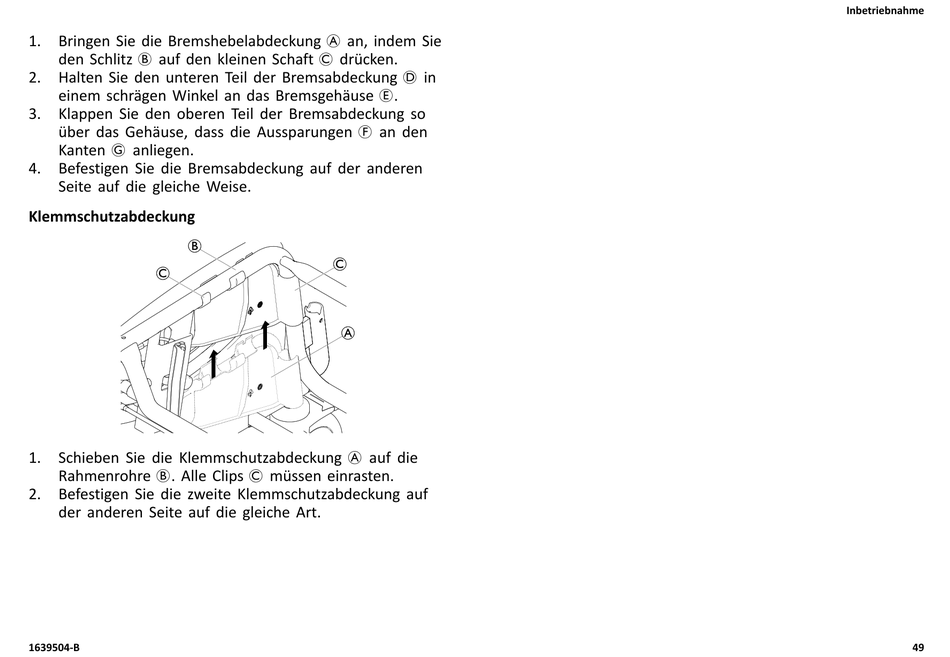

Invacare Aquatec Ocean VIP Ergo Gebrauchsanweisung Seite 49

1. Bringen Sie die Bremshebelabdeckung A an, indem Sie
den Schlitz B auf den kleinen Schaft C drücken.
2. Halten Sie den unteren Teil der Bremsabdeckung D in
einem schrägen Winkel an das Bremsgehäuse E.
3. Klappen Sie den oberen Teil der Bremsabdeckung so
über das Gehäuse, dass die Aussparungen F an den
Kanten G anliegen.
4. Befestigen Sie die Bremsabdeckung auf der anderen
Seite auf die gleiche Weise.
Klemmschutzabdeckung
1. Schieben Sie die Klemmschutzabdeckung A auf die
Rahmenrohre B. Alle Clips C müssen einrasten.
2. Befestigen Sie die zweite Klemmschutzabdeckung auf
der anderen Seite auf die gleiche Art.
1639504-B
Inbetriebnahme
49
