1. Εισαγάγετε τον πείρο του κλιπ Z από το εξωτερικό
μέρος στην απαιτούμενη οπή του υποποδίου B.
Βεβαιωθείτε ότι το κλιπ εμπλέκεται γύρω από το
σωλήνα.
2. Ωθήστε το υποπόδιο στον οδηγό H στο εμπρός τμήμα
του πλευρικού μέρους μέχρι ο πείρος του κλιπ Z να
ασφαλίσει στην αύλακα A. Το υποπόδιο δεν μπορεί
πλέον να στραφεί στο πλάι.
Η διαδικασία συναρμολόγησης είναι ίδια για το
δεξιό και αριστερό υποπόδιο.
Ρύθμιση του ύψους των υποποδίων
Το μήκος των υποποδίων μπορεί να μειωθεί, εάν
απαιτείται (ανατρέξτε στο εγχειρίδιο τεχνικής
συντήρησης). Η μείωση του μήκους των υποποδίων
πρέπει να εκτελείται από εξειδικευμένο τεχνικό.
1. Τραβήξτε ελαφρώς προς τα επάνω το υποπόδιο B.
2. Τραβήξτε το κλιπ Z έξω από την οπή στο υποπόδιο και
επανατοποθετήστε το στην απαιτούμενη οπή. Τραβήξτε
ελαφρώς προς τα έξω το υποπόδιο ξανά, εάν είναι
απαραίτητο.
3. Ωθήστε το υποπόδιο προς τα κάτω, μέχρι η αύλακα A
να παγιδεύσει τον πείρο του κλιπ.
4. Ρυθμίστε το άλλο υποπόδιο στο απαιτούμενο ύψος,
όπως περιγράφηκε.
Ρύθμιση της κλίσης των πλακών ποδιών
Η κλίση των πλακών ποδιών μπορεί να ρυθμιστεί
απεριόριστα.
1639504-B
1. Χαλαρώστε τη βίδα Allen
κλειδί Allen μεγέθους 4.
2. Γυρίστε την πλάκα ποδιού ∆ στην απαιτούμενη θέση.
3. Σφίξτε ξανά τη βίδα Allen.

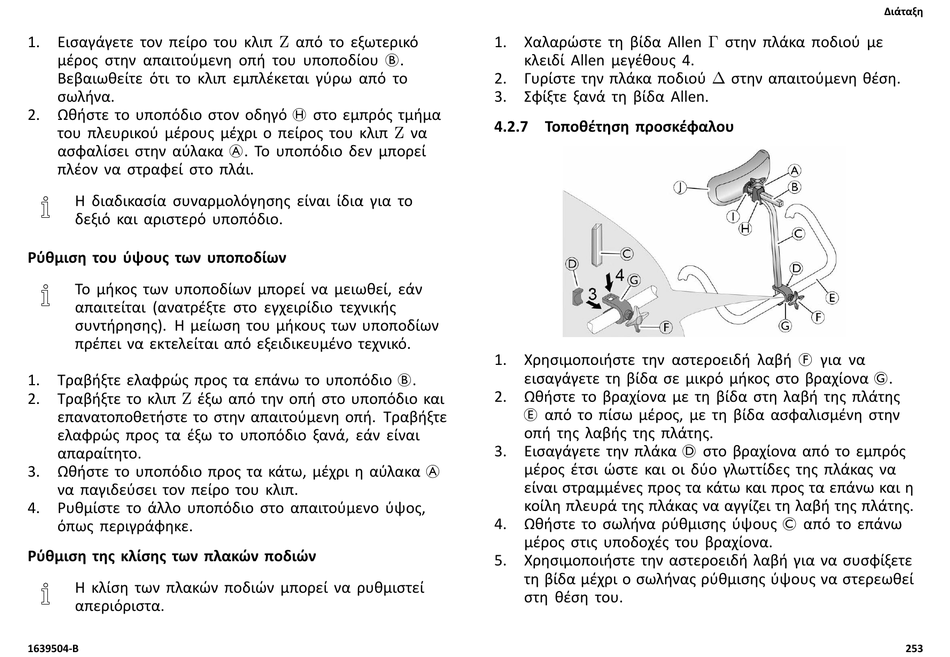

4.2.7 Τοποθέτηση προσκέφαλου
1. Χρησιμοποιήστε την αστεροειδή λαβή F για να
εισαγάγετε τη βίδα σε μικρό μήκος στο βραχίονα G.
2. Ωθήστε το βραχίονα με τη βίδα στη λαβή της πλάτης
E από το πίσω μέρος, με τη βίδα ασφαλισμένη στην
οπή της λαβής της πλάτης.
3. Εισαγάγετε την πλάκα D στο βραχίονα από το εμπρός
μέρος έτσι ώστε και οι δύο γλωττίδες της πλάκας να
είναι στραμμένες προς τα κάτω και προς τα επάνω και η
κοίλη πλευρά της πλάκας να αγγίζει τη λαβή της πλάτης.
4. Ωθήστε το σωλήνα ρύθμισης ύψους C από το επάνω
μέρος στις υποδοχές του βραχίονα.
5. Χρησιμοποιήστε την αστεροειδή λαβή για να συσφίξετε
τη βίδα μέχρι ο σωλήνας ρύθμισης ύψους να στερεωθεί
στη θέση του.
Διάταξη
στην πλάκα ποδιού με
