Aquatec® Ocean VIP Ergo / Aquatec® Ocean Dual VIP Ergo

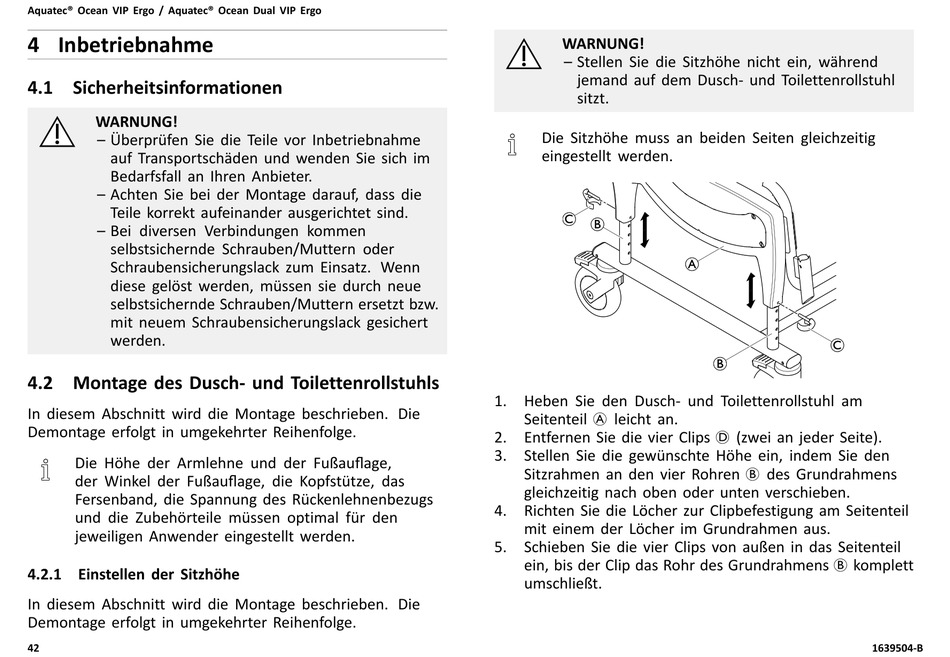

4 Inbetriebnahme

4.1 Sicherheitsinformationen

WARNUNG!
– Überprüfen Sie die Teile vor Inbetriebnahme
auf Transportschäden und wenden Sie sich im
Bedarfsfall an Ihren Anbieter.
– Achten Sie bei der Montage darauf, dass die
Teile korrekt aufeinander ausgerichtet sind.
– Bei diversen Verbindungen kommen
selbstsichernde Schrauben/Muttern oder
Schraubensicherungslack zum Einsatz. Wenn
diese gelöst werden, müssen sie durch neue
selbstsichernde Schrauben/Muttern ersetzt bzw.
mit neuem Schraubensicherungslack gesichert
werden.

4.2 Montage des Dusch- und Toilettenrollstuhls

In diesem Abschnitt wird die Montage beschrieben. Die
Demontage erfolgt in umgekehrter Reihenfolge.
Die Höhe der Armlehne und der Fußauflage,
der Winkel der Fußauflage, die Kopfstütze, das
Fersenband, die Spannung des Rückenlehnenbezugs
und die Zubehörteile müssen optimal für den
jeweiligen Anwender eingestellt werden.
4.2.1 Einstellen der Sitzhöhe
In diesem Abschnitt wird die Montage beschrieben. Die
Demontage erfolgt in umgekehrter Reihenfolge.
42
WARNUNG!
– Stellen Sie die Sitzhöhe nicht ein, während
jemand auf dem Dusch- und Toilettenrollstuhl
sitzt.
Die Sitzhöhe muss an beiden Seiten gleichzeitig
eingestellt werden.
1. Heben Sie den Dusch- und Toilettenrollstuhl am
Seitenteil A leicht an.
2. Entfernen Sie die vier Clips D (zwei an jeder Seite).
3. Stellen Sie die gewünschte Höhe ein, indem Sie den
Sitzrahmen an den vier Rohren B des Grundrahmens
gleichzeitig nach oben oder unten verschieben.
4. Richten Sie die Löcher zur Clipbefestigung am Seitenteil
mit einem der Löcher im Grundrahmen aus.
5. Schieben Sie die vier Clips von außen in das Seitenteil
ein, bis der Clip das Rohr des Grundrahmens B komplett
umschließt.
1639504-B
