Instalar/Remover As Tampas Do Travão/Tampas De; Proteção Da Abraçadeira - Invacare Aquatec Ocean VIP Ergo Gebrauchsanweisung

Aquatec® Ocean VIP Ergo / Aquatec® Ocean Dual VIP Ergo
A
D
B

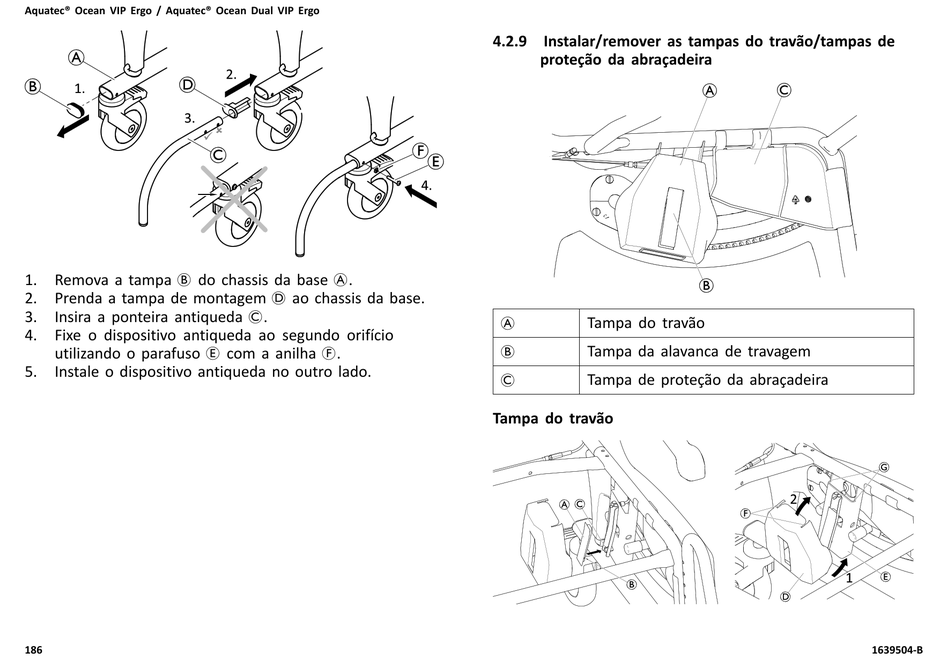

1. Remova a tampa B do chassis da base A.
2. Prenda a tampa de montagem D ao chassis da base.
3. Insira a ponteira antiqueda C.
4. Fixe o dispositivo antiqueda ao segundo orifício
utilizando o parafuso E com a anilha F.
5. Instale o dispositivo antiqueda no outro lado.
186
C
4.2.9 Instalar/remover as tampas do travão/tampas de
proteção da abraçadeira
F
E
Tampa do travão
A
Tampa da alavanca de travagem
B
Tampa de proteção da abraçadeira
C
Tampa do travão
1639504-B
