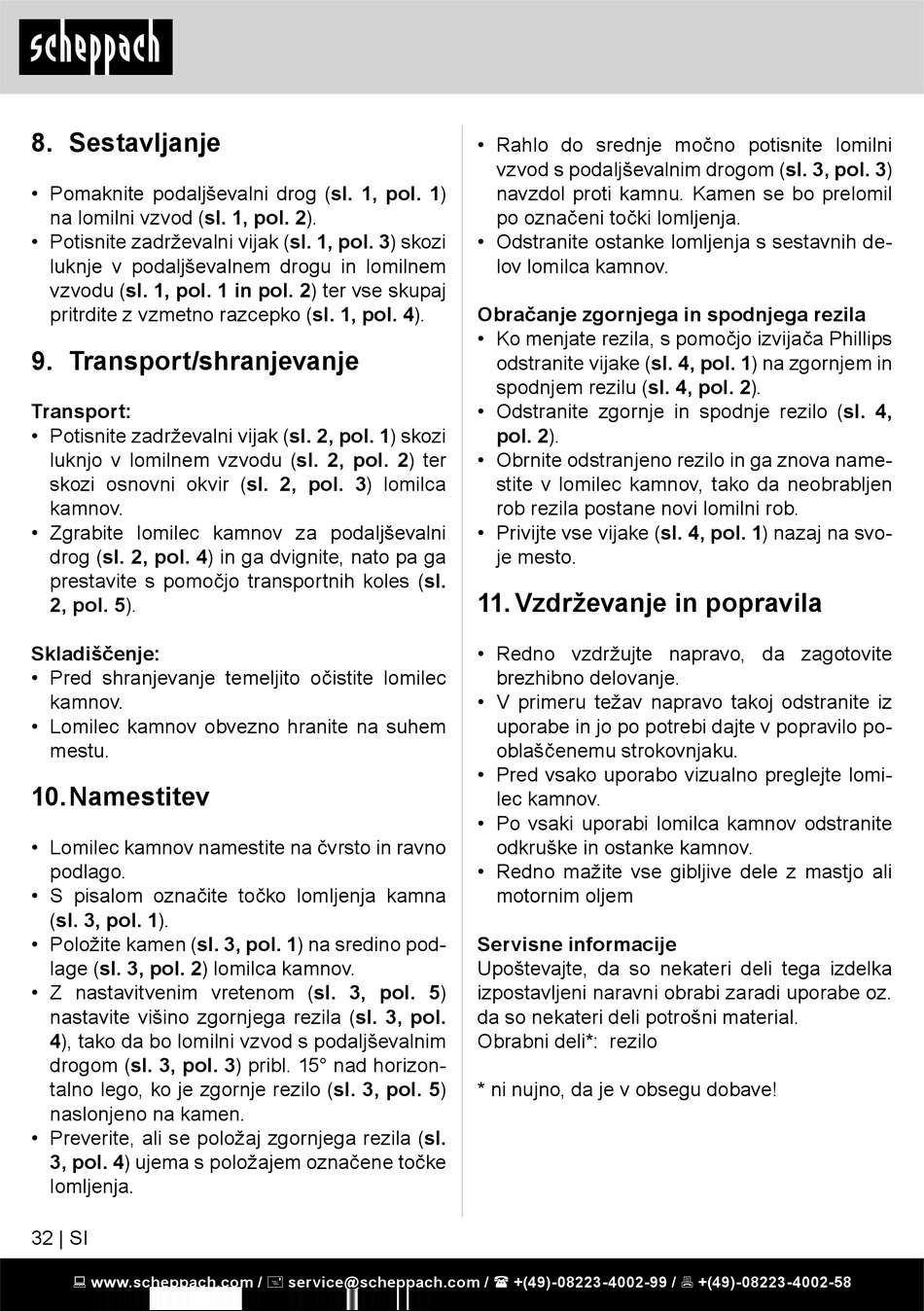

8. Sestavljanje

• Pomaknite podaljševalni drog (sl. 1, pol. 1)
na lomilni vzvod (sl. 1, pol. 2).
• Potisnite zadrževalni vijak (sl. 1, pol. 3) skozi
luknje v podaljševalnem drogu in lomilnem
vzvodu (sl. 1, pol. 1 in pol. 2) ter vse skupaj
pritrdite z vzmetno razcepko (sl. 1, pol. 4).

9. Transport/shranjevanje

Transport:
• Potisnite zadrževalni vijak (sl. 2, pol. 1) skozi
luknjo v lomilnem vzvodu (sl. 2, pol. 2) ter
skozi osnovni okvir (sl. 2, pol. 3) lomilca
kamnov.
• Zgrabite lomilec kamnov za podaljševalni
drog (sl. 2, pol. 4) in ga dvignite, nato pa ga
prestavite s pomočjo transportnih koles (sl.
2, pol. 5).
Skladiščenje:
• Pred shranjevanje temeljito očistite lomilec
kamnov.
• Lomilec kamnov obvezno hranite na suhem
mestu.

10. Namestitev

• Lomilec kamnov namestite na čvrsto in ravno
podlago.
• S pisalom označite točko lomljenja kamna
(sl. 3, pol. 1).
• Položite kamen (sl. 3, pol. 1) na sredino pod-
lage (sl. 3, pol. 2) lomilca kamnov.
• Z nastavitvenim vretenom (sl. 3, pol. 5)
nastavite višino zgornjega rezila (sl. 3, pol.
4), tako da bo lomilni vzvod s podaljševalnim
drogom (sl. 3, pol. 3) pribl. 15° nad horizon-
talno lego, ko je zgornje rezilo (sl. 3, pol. 5)
naslonjeno na kamen.
• Preverite, ali se položaj zgornjega rezila (sl.
3, pol. 4) ujema s položajem označene točke
lomljenja.
32 | SI
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Rahlo do srednje močno potisnite lomilni
vzvod s podaljševalnim drogom (sl. 3, pol. 3)
navzdol proti kamnu. Kamen se bo prelomil
po označeni točki lomljenja.
• Odstranite ostanke lomljenja s sestavnih de-
lov lomilca kamnov.
Obračanje zgornjega in spodnjega rezila
• Ko menjate rezila, s pomočjo izvijača Phillips
odstranite vijake (sl. 4, pol. 1) na zgornjem in
spodnjem rezilu (sl. 4, pol. 2).
• Odstranite zgornje in spodnje rezilo (sl. 4,
pol. 2).
• Obrnite odstranjeno rezilo in ga znova name-
stite v lomilec kamnov, tako da neobrabljen
rob rezila postane novi lomilni rob.
• Privijte vse vijake (sl. 4, pol. 1) nazaj na svo-
je mesto.
11. Vzdrževanje in popravila
• Redno vzdržujte napravo, da zagotovite
brezhibno delovanje.
• V primeru težav napravo takoj odstranite iz
uporabe in jo po potrebi dajte v popravilo po-
oblaščenemu strokovnjaku.
• Pred vsako uporabo vizualno preglejte lomi-
lec kamnov.
• Po vsaki uporabi lomilca kamnov odstranite
odkruške in ostanke kamnov.
• Redno mažite vse gibljive dele z mastjo ali
motornim oljem
Servisne informacije
Upoštevajte, da so nekateri deli tega izdelka
izpostavljeni naravni obrabi zaradi uporabe oz.
da so nekateri deli potrošni material.
Obrabni deli*: rezilo
* ni nujno, da je v obsegu dobave!
