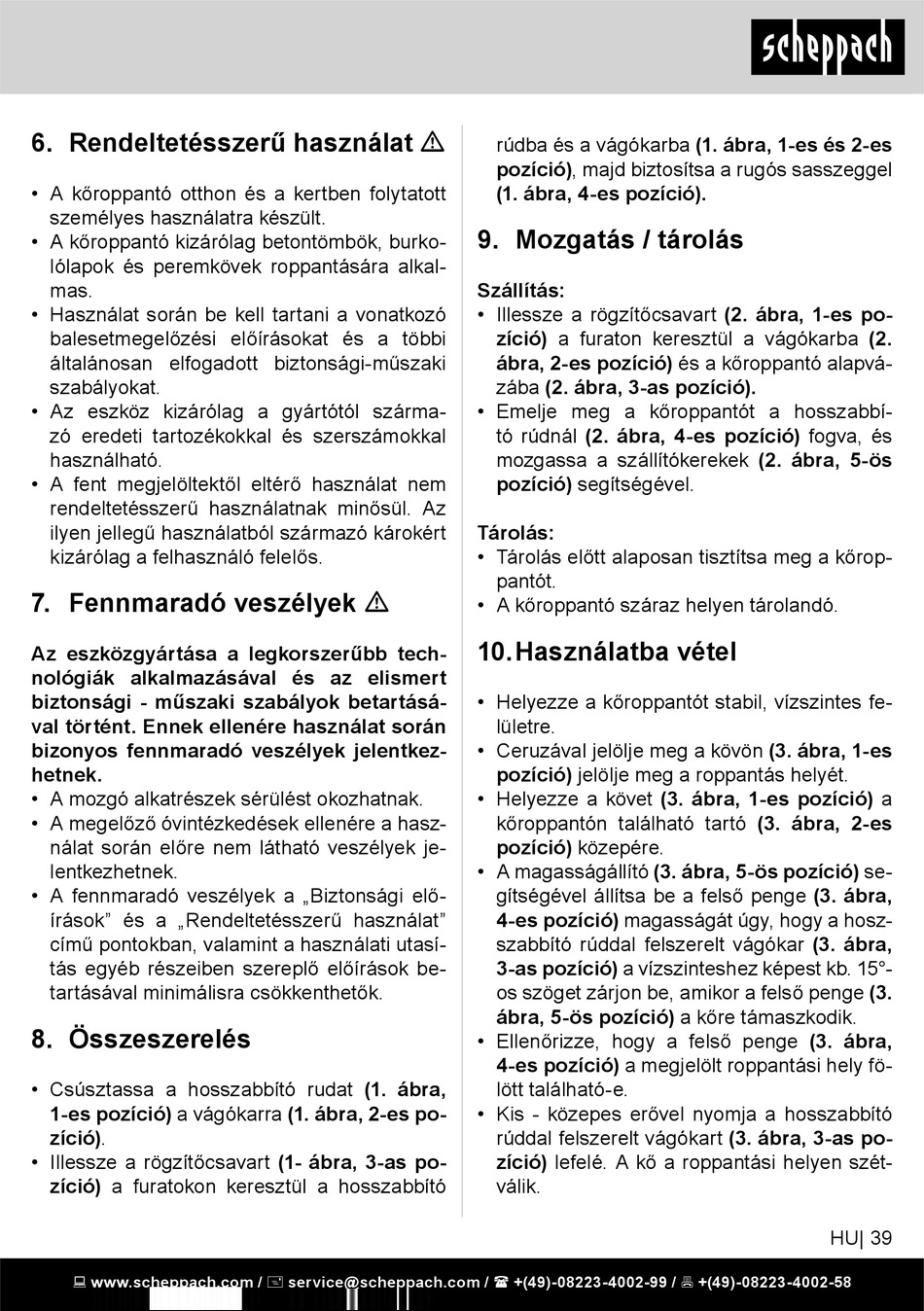

6. Rendeltetésszerű használat m
• A kőroppantó otthon és a kertben folytatott
személyes használatra készült.
• A kőroppantó kizárólag betontömbök, burko-
lólapok és peremkövek roppantására alkal-
mas.
• Használat során be kell tartani a vonatkozó
balesetmegelőzési előírásokat és a többi
általánosan elfogadott biztonsági-műszaki
szabályokat.
• Az eszköz kizárólag a gyártótól szárma-
zó eredeti tartozékokkal és szerszámokkal
használható.
• A fent megjelöltektől eltérő használat nem
rendeltetésszerű használatnak minősül. Az
ilyen jellegű használatból származó károkért
kizárólag a felhasználó felelős.
7. Fennmaradó veszélyek m
Az eszközgyártása a legkorszerűbb tech-
nológiák alkalmazásával és az elismert
biztonsági - műszaki szabályok betartásá-
val történt. Ennek ellenére használat során
bizonyos fennmaradó veszélyek jelentkez-
hetnek.
• A mozgó alkatrészek sérülést okozhatnak.
• A megelőző óvintézkedések ellenére a hasz-
nálat során előre nem látható veszélyek je-
lentkezhetnek.
• A fennmaradó veszélyek a „Biztonsági elő-
írások" és a „Rendeltetésszerű használat"
című pontokban, valamint a használati utasí-
tás egyéb részeiben szereplő előírások be-
tartásával minimálisra csökkenthetők.
8. Összeszerelés
• Csúsztassa a hosszabbító rudat (1. ábra,
1-es pozíció) a vágókarra (1. ábra, 2-es po-
zíció).
• Illessze a rögzítőcsavart (1- ábra, 3-as po-
zíció) a furatokon keresztül a hosszabbító
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
rúdba és a vágókarba (1. ábra, 1-es és 2-es
pozíció), majd biztosítsa a rugós sasszeggel
(1. ábra, 4-es pozíció).
9. Mozgatás / tárolás
Szállítás:
• Illessze a rögzítőcsavart (2. ábra, 1-es po-
zíció) a furaton keresztül a vágókarba (2.
ábra, 2-es pozíció) és a kőroppantó alapvá-
zába (2. ábra, 3-as pozíció).
• Emelje meg a kőroppantót a hosszabbí-
tó rúdnál (2. ábra, 4-es pozíció) fogva, és
mozgassa a szállítókerekek (2. ábra, 5-ös
pozíció) segítségével.
Tárolás:
• Tárolás előtt alaposan tisztítsa meg a kőrop-
pantót.
• A kőroppantó száraz helyen tárolandó.
10. Használatba vétel
• Helyezze a kőroppantót stabil, vízszintes fe-
lületre.
• Ceruzával jelölje meg a kövön (3. ábra, 1-es
pozíció) jelölje meg a roppantás helyét.
• Helyezze a követ (3. ábra, 1-es pozíció) a
kőroppantón található tartó (3. ábra, 2-es
pozíció) közepére.
• A magasságállító (3. ábra, 5-ös pozíció) se-
gítségével állítsa be a felső penge (3. ábra,
4-es pozíció) magasságát úgy, hogy a hosz-
szabbító rúddal felszerelt vágókar (3. ábra,
3-as pozíció) a vízszinteshez képest kb. 15°-
os szöget zárjon be, amikor a felső penge (3.
ábra, 5-ös pozíció) a kőre támaszkodik.
• Ellenőrizze, hogy a felső penge (3. ábra,
4-es pozíció) a megjelölt roppantási hely fö-
lött található-e.
• Kis - közepes erővel nyomja a hosszabbító
rúddal felszerelt vágókart (3. ábra, 3-as po-
zíció) lefelé. A kő a roppantási helyen szét-
válik.
