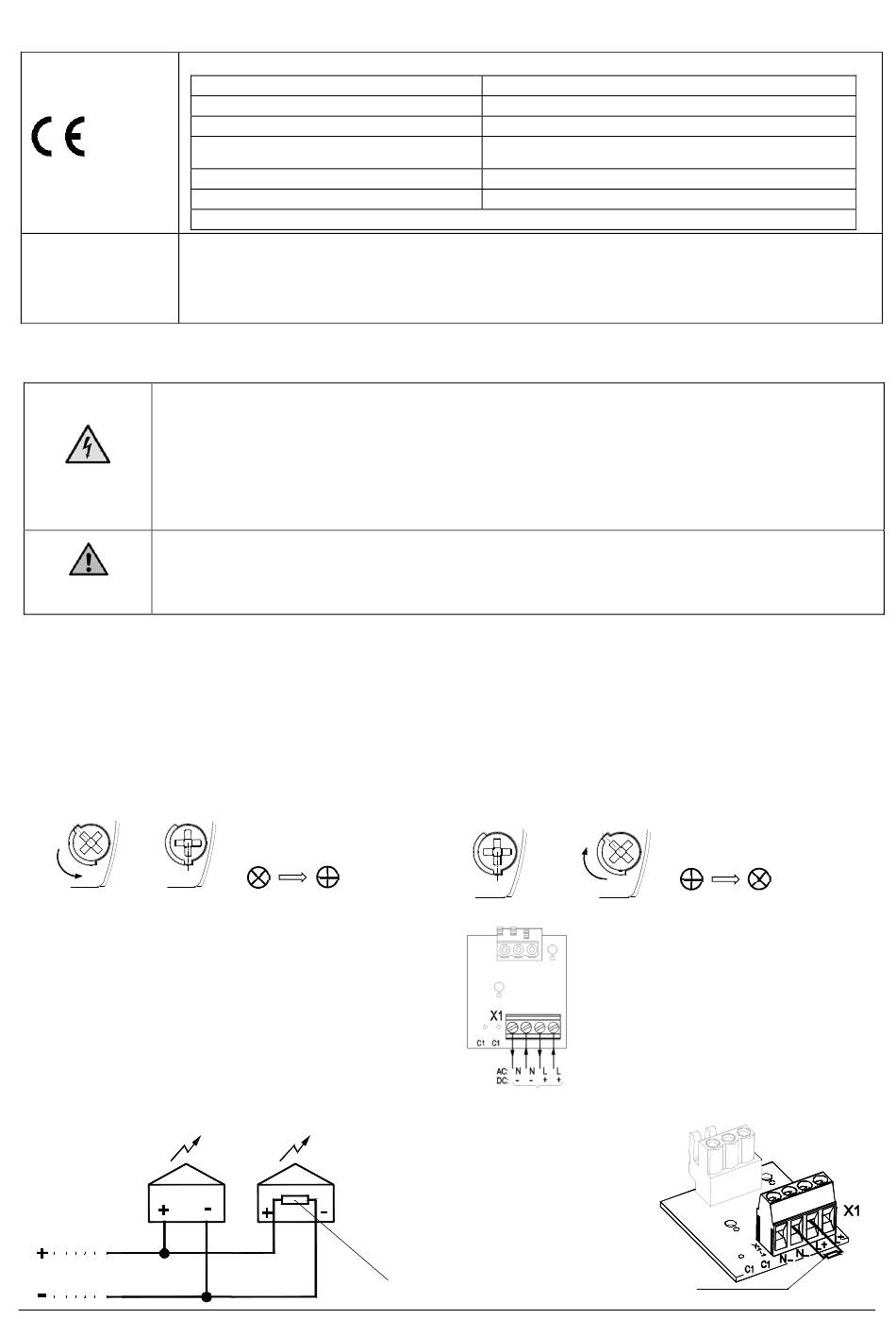

Omologazioni
(solo per dispositivi con marcatura)
Regolamento sui
PY X-L-15-CPR: VdS 0786-CPR-21563
prodotti da costruzione
(305/2011/CEE)
17
PY X-L-15-CPR: G217100, Per i dati vedere il regolamento sui prodotti da costruzione (305/2011/CEE).
Colori calotta: rosso, trasparente neutro
VdS
PY X-L-15-CPR: G218006, Per i dati vedere il regolamento sui prodotti da costruzione (305/2011/CEE).
Colori calotta: Bianco, giallo, arancione, verde, blu. Questi colori della calotta non sono certificati EN54-23 e non
vanno utilizzati per la segnalazione di allarme in caso d'incendio.
Messa in funzione
Precauzioni da adottare:
Pericolo per l'incolumità dovuto a scossa elettrica
- Prima di eseguire lavori all'apparecchio, attenersi a quanto segue:
Prima di aprire l'apparecchio, disinserire la tensione.
- Attendere 5 minuti prima di aprire l'apparecchio.
PERICOLO
- Tutti i lavori all'apparecchio devono essere eseguiti solo da personale autorizzato in conformità alle
normative vigenti.
- La tensione di esercizio può essere applicata solo se l'alloggiamento risulta ben chiuso.
Pericolo di lesioni dovuto a spigoli appuntiti o a componenti surriscaldati
- Durante l'installazione, il montaggio o il lavoro di riparazione/manutenzione è consigliabile indossare
dei guanti.
ATTENZIONE
- Per prevenire danni alla vista, non fissare la luce accesa.
- Prima della messa in funzione verificare la tensione di alimentazione riportata sulla targhetta identificativa. Una tensione
d'esercizio errata può provocare danni al dispositivo o la distruzione dello stesso.
- In fase d'installazione controllare il cavo di collegamento al fine di prevenirne la trazione e la torsione.
Attenzione: questi segnalatori non sono progettati per un uso mobile.
- AVVERTENZA: in fase d'installazione mantenere la cavetteria a distanza da componenti interni, angoli e spigoli vivi.
- Il funzionamento dell'apparecchio è garantito solo se la sezione superiore e la sezione inferiore sono collegate correttamente.
Il dispositivo è dotato di protezione per inversione di polarità. Nessuna funzione quando le connessioni sono invertite!
Apertura della custodia:
1. 2.
3/8
L'apparecchio viene fornito non chiuso.

Collegamento elettrico:

(Scheda nella sezione inferiore)
Tutti i terminali sono disponibili in duplicato.
Così, può essere eseguito un semplice cablaggio.
Installazione di una resistenza per monitoraggio cavi:
085 501 996d
Tensione nominale
Intervallo di tensione secondo EN54-23
Colore calotta
Volume di copertura
Classe di protezione ambientale
Posizione di montaggio
La verifica è stata effettuata utilizzando il nipplo a membrana fornito e i fori di fissaggio esterni.
Rimuovere la sezione
superiore allentando le
quattro viti del coperchio
( )
Come accessori sono disponibili tappi sigillanti per le viti della custodia.
rosso, trasparente neutro / 0,5 Hz,
Chiusura della custodia:
1.
Collegamento della tensione d'esercizio
Resistenze per monitoraggio cavi (1KOhm) sul
collegamento della tensione d'esercizio.
In caso di collegamento in parallelo di più
apparecchi, la resistenza viene posizionata
nell'ultimo apparecchio.
Rimuovere le resistenze non necessarie.
15
24V CC
19,2 – 28,8 V CC
0,75 Hz,
EN 54-23 Categoria O:
Vedere documento 30396-005-1
Tipo B
Vedere documento 30396-005-1
2.
Chiudere la custodia ruotando
le viti del coperchio in posizione
definitiva fino al bloccaggio.
(
3/8
1 Hz
)
30396-004-2d
