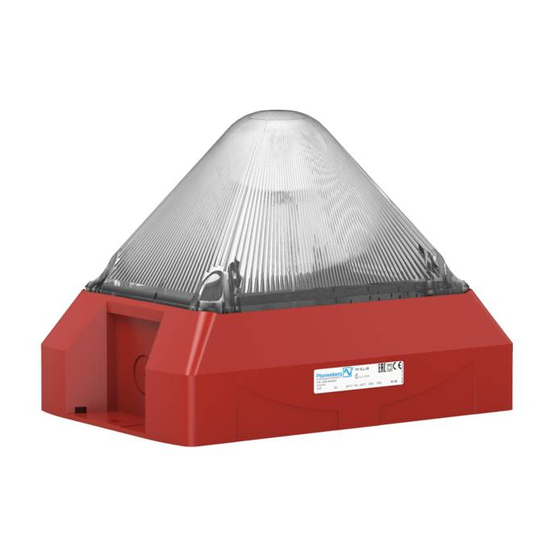

Pfannenberg PY X-L-15-CPR Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für PY X-L-15-CPR:
- Betriebs- und montageanleitung (17 Seiten) ,
- Betriebs- und montageanleitung (16 Seiten) ,
- Montage- und betriebsanleitung (21 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
de
en
fr
Inhalt
1. Bestimmungsgemäße Verwendung .............................................................................................................. 1
2. Lieferumfang.................................................................................................................................................... 1
3. Abmessungen.................................................................................................................................................. 2
4. Technische Daten ........................................................................................................................................... 2
4.1
Allgemein ............................................................................................................................................... 2
4.2
Elektrische Kenndaten .......................................................................................................................... 2
5. Zulassungen .................................................................................................................................................... 3
6. Inbetriebnahme................................................................................................................................................ 3
6.1
Sicherheitshinweise............................................................................................................................... 3
6.2
Elektrischer Anschluss .......................................................................................................................... 4
6.3
Anschluss des Widerstandes zur Leitungsüberwachung ...................................................................... 4
6.4
Einstellung der Blitzfrequenz ................................................................................................................. 5
7. Option - Aktivierungseingang ....................................................................................................................... 5
8. Zubehör ............................................................................................................................................................ 5
9. Wartung, Service, Instandhaltung ................................................................................................................. 5
10. Außerbetriebnahme, Demontage und Entsorgung ................................................................................... 5
1.
Bestimmungsgemäße Verwendung
Blitzleuchten der PYRA- Serie sind für die optische Signalisierung von z.B. Gefahrzuständen in Industrie, Ge-
werbe und Gebäudebereichen bestimmt. Die Geräte erzeugen optische Signale in vier verschiedenen einstell-
baren Blitzfrequenzen.
Die Geräte nur in unbeschädigtem Zustand innerhalb der spezifizierten Kenndaten betreiben. Die Funktion des
Gerätes ist nur gewährleistet, wenn Ober- und Unterteil korrekt zusammengefügt ist.
Die Geräte sind für den Einsatz im Innen- und Außenbereich geeignet und nur für die ortsfeste Montage be-
stimmt.
2.
Lieferumfang
Der Lieferumfang besteht aus:
1x Signalgerät
1x Membrannippel M20
1x Kurzanleitung
1x Widerstand für Leitungswiderstand
05/2022
it
ru
Betriebsanleitung
Seite 1 / 5
PY X-L-15-CPR
086200005
Inhaltsverzeichnis
Verwandte Anleitungen für Pfannenberg PY X-L-15-CPR
Inhaltszusammenfassung für Pfannenberg PY X-L-15-CPR
-
Seite 1: Inhaltsverzeichnis
Betriebsanleitung PY X-L-15-CPR Inhalt 1. Bestimmungsgemäße Verwendung ......................1 2. Lieferumfang..............................1 3. Abmessungen..............................2 4. Technische Daten ............................2 Allgemein ............................... 2 Elektrische Kenndaten .......................... 2 5. Zulassungen ..............................3 6. Inbetriebnahme..............................3 Sicherheitshinweise..........................3 Elektrischer Anschluss .......................... 4 Anschluss des Widerstandes zur Leitungsüberwachung .............. -
Seite 2: Abmessungen
Betriebsanleitung PY X-L-15-CPR Abmessungen M20-Ausbruch vorbereitet (beide Seiten) M20-Ausbruch vorbereitet Technische Daten Allgemein PY X-L-15-CPR Blitzenergie 15 J Nennlichtstärke eff. 190 cd (klar) Blitzfrequenz 0,1 / 0,5 / 0,75 / 1 Hz Einschaltdauer 100% Anschlussklemmen 0,14 - 2,5mm² feindrähtig / AWG24 - AWG 14 Schutzart IP 66 (EN 60529), Type 4 &... -
Seite 3: Zulassungen
Betriebsanleitung PY X-L-15-CPR Zulassungen (Zulassungen gelten für gekennzeichnete Geräte) Bauproduktver- PY X-L-15-CPR: 01CPR2018-01-02 ordnung Bemessungsspannung 24 V DC (305/2011/EU) 19,2 – 28,8 V DC Spannungsbereich gemäß EN54-23 rot, klar Haubenfarbe 0,5 Hz, 0,75 Hz, 1 Hz 0786 EN 54-23 Kategorie O:... -
Seite 4: Elektrischer Anschluss
Betriebsanleitung PY X-L-15-CPR Öffnen des Gehäuses Verschließen des Gehäuses Verschließen des Ge- Durch Lösen der vier De- häuses durch Drehen ckelschrauben lässt sich der Deckelschrauben in das Oberteil abnehmen die Endstellung bis zur Verrastung. Das Gerät wird in nicht verschlossenem Zustand ausgeliefert. -
Seite 5: Einstellung Der Blitzfrequenz
Betriebsanleitung PY X-L-15-CPR Einstellung der Blitzfrequenz Mit dem Schalter S1 auf der Platine in der Haube wird die Blitzfrequenz eingestellt, siehe Tabelle unten. Hinweis: Je nach eingestellter Frequenz kann sich der erste Blitz um 10 s verzögern. Synchronizität Die Geräte erfüllen die Anforderungen der EN54-23 (Gleichlauf).
