PY X-L-15-CPR Blitzleuchte - Betriebs- und Montageanleitung

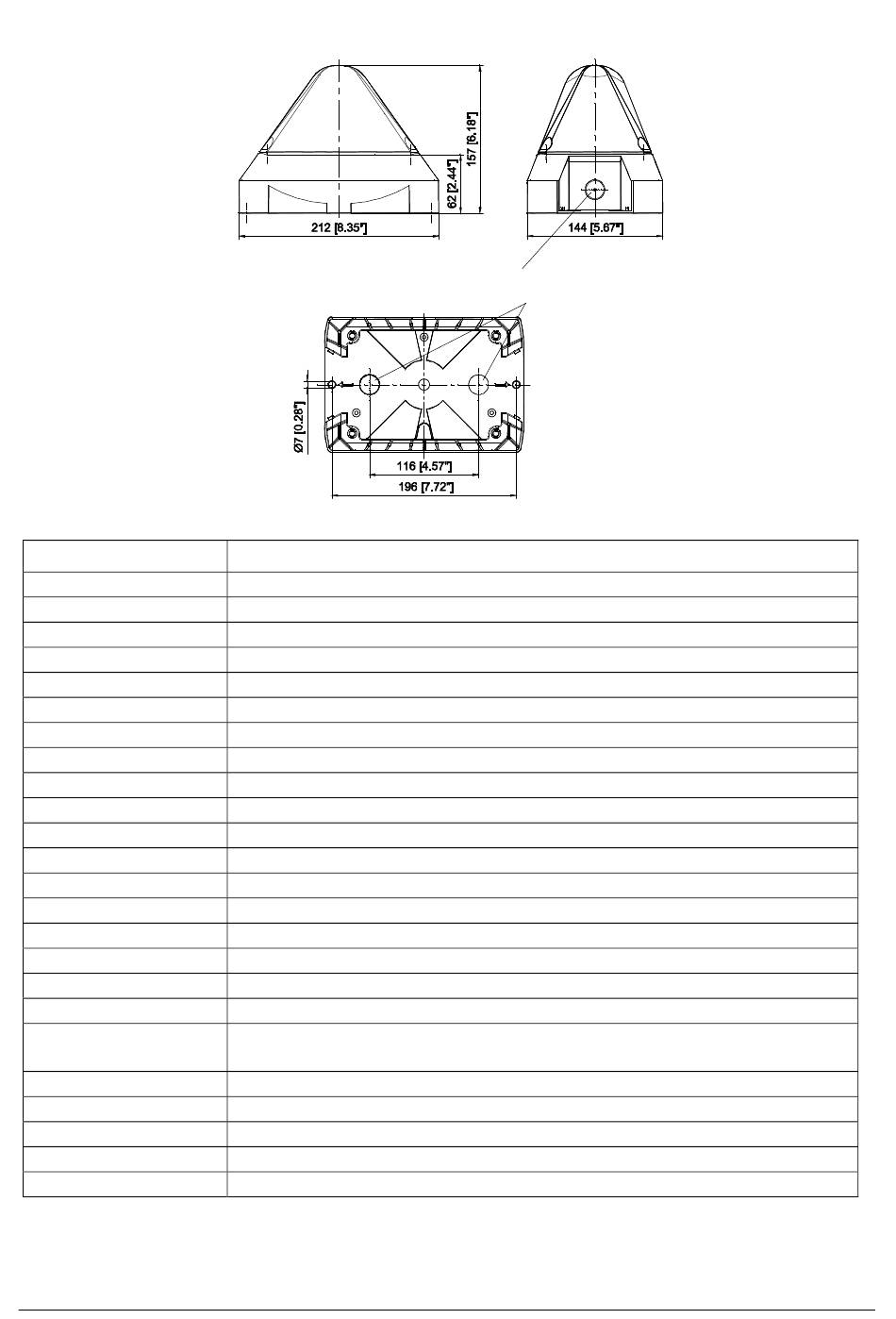

Maße
Kartoninhalt:
1x Alarmgerät
1x Membrannippel M20
1x Betriebsanleitung
1x Widerstand für Leitungs-
überwachung
Technische Daten
Blitzenergie
Nennlichtstärke eff.
Blitzfolgefrequenz
Bemessungsspannung
Funktionsbereich
max. Stromaufnahme (1Hz)
Nom. Stromaufnahme (1Hz)
Einschaltstrom
Nennleistungsaufnahme
Einschaltdauer
Anschlussklemmen
Schutzart
Schlagfestigkeit
Schutzklasse
Betriebstemperatur
Lagertemperatur
Max. rel. Luftfeuchte
Kabeleinführung
Dichtbereich des
Membrannippels
Gehäusematerial
Haubenmaterial
Einbaulage
Option
Haubenfarben
085 501 996d
M20-Ausbruch vorbereitet (beide Seiten)
0,14 - 2,5mm² feindrähtig / AWG24 - AWG 14 (stranded)
IP66 (EN60529), Type 4 & 4x
Bei Verwendung von Kabeldurchmessern < 7 mm ist eine Kabelverschraubung
mit ausreichender Schutzart vorzusehen
klar, weiß, gelb, orange, rot, grün, blau
1
M20-Ausbruch vorbereitet
PY X-L-15
15 J
190 cd (klar)
0,1 / 0,5 / 0,75 / 1 Hz
24 V DC (+/- 20%)
19,2 – 28,8 V DC
890 mA
700 mA
< 500 mA
17 W
100 %
IK 08 (EN50102)
II
-40 °C...+55 °C
-40 °C...+70 °C
90 %
4x M20 vorgeprägt
7 – 13 mm
PC/ABS Blend
PC
beliebig
Aktivierungseingang
30396-004-2d

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Pfannenberg PY X-L-15-CPR

Inhaltszusammenfassung für Pfannenberg PY X-L-15-CPR

  • Seite 1 PY X-L-15-CPR Blitzleuchte - Betriebs- und Montageanleitung Maße M20-Ausbruch vorbereitet (beide Seiten) M20-Ausbruch vorbereitet Kartoninhalt: 1x Alarmgerät 1x Membrannippel M20 1x Betriebsanleitung 1x Widerstand für Leitungs- überwachung Technische Daten PY X-L-15 Blitzenergie 15 J Nennlichtstärke eff. 190 cd (klar) 0,1 / 0,5 / 0,75 / 1 Hz...
  • Seite 2 Die Prüfung erfolgte unter Verwendung des mitgelieferten Membrannippels und der äußeren Befestigungs- bohrungen. PY X-L-15-CPR: G217100, Daten siehe Bauproduktverordnung (305/2011/EU) Haubenfarbe: rot, klar PY X-L-15-CPR: G218006, Daten siehe Bauproduktverordnung (305/2011/EU) Haubenfarben: weiß, gelb, orange, grün, blau. Diese Haubenfarben sind nicht nach EN54-23 zertifiziert und dürfen nicht zur Alarmierung im Brandfall eingesetzt werden.

  • Seite 3: Wartung, Service, Instandhaltung

    Bei allen Arbeiten am Betriebsmittel sind die Sicherheitshinweise (Seite 2) zu beachten. Altgeräte dürfen nur von sachkundigen Personen und gemäß geltenden Umweltvorschriften entsorgt werden. Altgeräte werden ebenfalls von Pfannenberg fachgerecht entsorgt. Die Anlieferung an eines unserer Herstellwerke hat kostenfrei zu erfolgen.

  • Seite 4: Technical Data

    Operating and installation instruction for PY X-L-15-CPR beacon Dimensions Content of package: 1x Alarm device 1x Diaphragm nipple M20 1x Operating instruction 1x Resistor for line monitoring Prepared M20 piercing (both sides) Prepared M20 piercing Technical Data PY X-L-15 Flash energy...

  • Seite 5: Taking Into Operation

    30396-005-1 Testing takes place using the supplied diaphragm nipple and the outer fastening bores. PY X-L-15-CPR: G217100, Data see Construction Product Regulation (305/2011/EU). Lens color: red, clear. PY X-L-15-CPR: G218006, Data see Construction Product Regulation (305/2011/EU). Lens colours: White, yellow, amber, green, blue. These lens colors are not certified according to EN54-23 and are not to be used for alerting in case of fire.
  • Seite 6 Connection of a resistor for line monitoring: Resistor for Line Monitoring (1K Ohm) at the terminal for operating voltage. Position of the resistor with parallel connection of multiple beacons in the last unit Remove unneeded resistors. Flash Frequency adjustment: in lens Factory setting Note: Depending on the adjusted flash frequency the appearance of the first flash after switching on may take up to 10 s.
  • Seite 7 The device must only be disposed of by qualified personnel and in accordance with applicable environmental regulations. Waste equipment must also be disposed of correctly by Pfannenberg. Freight charges for delivery to one of our manufac- turing facilities must be pre-paid.

  • Seite 8: Caractéristiques Techniques

    Instructions d’utilisation et de montage pour lampe flash PY X-L-15-CPR Dimensions Encoche préparée pour le M20 (2x Encoche préparée pour le M20 (2x) Contenu de l’emballage : 1 alarme 1 raccord fileté à membrane M20 1 instruction d’utilisation 1 Résistor pour surveillance de ligne Caractéristiques techniques...
  • Seite 9 Le test a été effectué en utilisant le raccord fileté de membrane livré et les perçages extérieurs de fixation. PY X-L-15-CPR: G217100, pour les caractéristiques voir le Règlement sur les Produits de construction (305/2011/CE) Couleurs du capot : Rouge, clair PY X-L-15-CPR: G218006, pour les caractéristiques voir le Règlement sur les Produits de construction (305/2011/CE)
  • Seite 10 Tout appareil usagé doit être éliminé uniquement par des personnes qualifiées et conformément aux réglementations environnementales en vigueur. Les anciens appareils sont également éliminés par Pfannenberg comme il se doit. Nous ne prenons pas en charge les frais de livraison auprès de l’un de nos ateliers.

  • Seite 11: Технические Данные

    PY X-L-15-CPR Инструкция по монтажу и эксплуатации Размеры Отверстие М20 (подготовлено)(2x) Отверстие М20 Содержимое упаковки: (подготовлено) 1 устройство сигнализации 1 мембранный ниппель М20 1 руководство по эксплуатации 1 Резистор контроля цепи Технические данные PY X-L-15 Энергия вспышки 15 Дж Сила света...

  • Seite 12: Ввод В Эксплуатацию

    PY X-L-15-CPR: G217100, см. Директиву ЕС по строительным изделиям (305/2011/EC) Цвет линзы: красный, прозрачный PY X-L-15-CPR: G218006, см. Цвет линзы: белый, жёлтый, оранжевый, зелёный, синий. Колпаки этого цвета не сертифицированы на соответствие стандарту EN54-23 и не должны использоваться для оповещения о пожаре.
  • Seite 13 При выполнении каких-либо работ необходимо соблюдать (см. Стр. 12) указания по технике безопасности. Утилизация старых устройств должна осуществляться только компетентным персоналом в соответствии с предписаниями по защите окружающей среды. Старое оборудование надлежащим образом утилизирует также фирма Pfannenberg. Доставка на один из наших заводов должна осуществляться безвозмездно. 085 501 996d...

  • Seite 14: Specifiche Tecniche

    Manuale d’uso e installazione – Luce flash – PY X-L-15-CPR Dimensioni Apertura M20 predisposta (entrambi i lati) Apertura M20 Contenuto della confezione: predisposta 1x dispositivo di allarme 1x nipplo a membrana M20 1x manuale d‘uso 1x resistenza per monitoraggio cavi...

  • Seite 15: Collegamento Elettrico

    Vedere documento 30396-005-1 La verifica è stata effettuata utilizzando il nipplo a membrana fornito e i fori di fissaggio esterni. PY X-L-15-CPR: G217100, Per i dati vedere il regolamento sui prodotti da costruzione (305/2011/CEE). Colori calotta: rosso, trasparente neutro PY X-L-15-CPR: G218006, Per i dati vedere il regolamento sui prodotti da costruzione (305/2011/CEE).
  • Seite 16 Lo smaltimento dei vecchi apparecchi può essere eseguito solo da personale esperto e secondo le disposizioni ambien- tali vigenti. Gli apparecchi non più in uso vengono altresì smaltiti a norma da Pfannenberg. L'invio a uno dei nostri stabilimenti di produzione deve avvenire gratuitamente.
