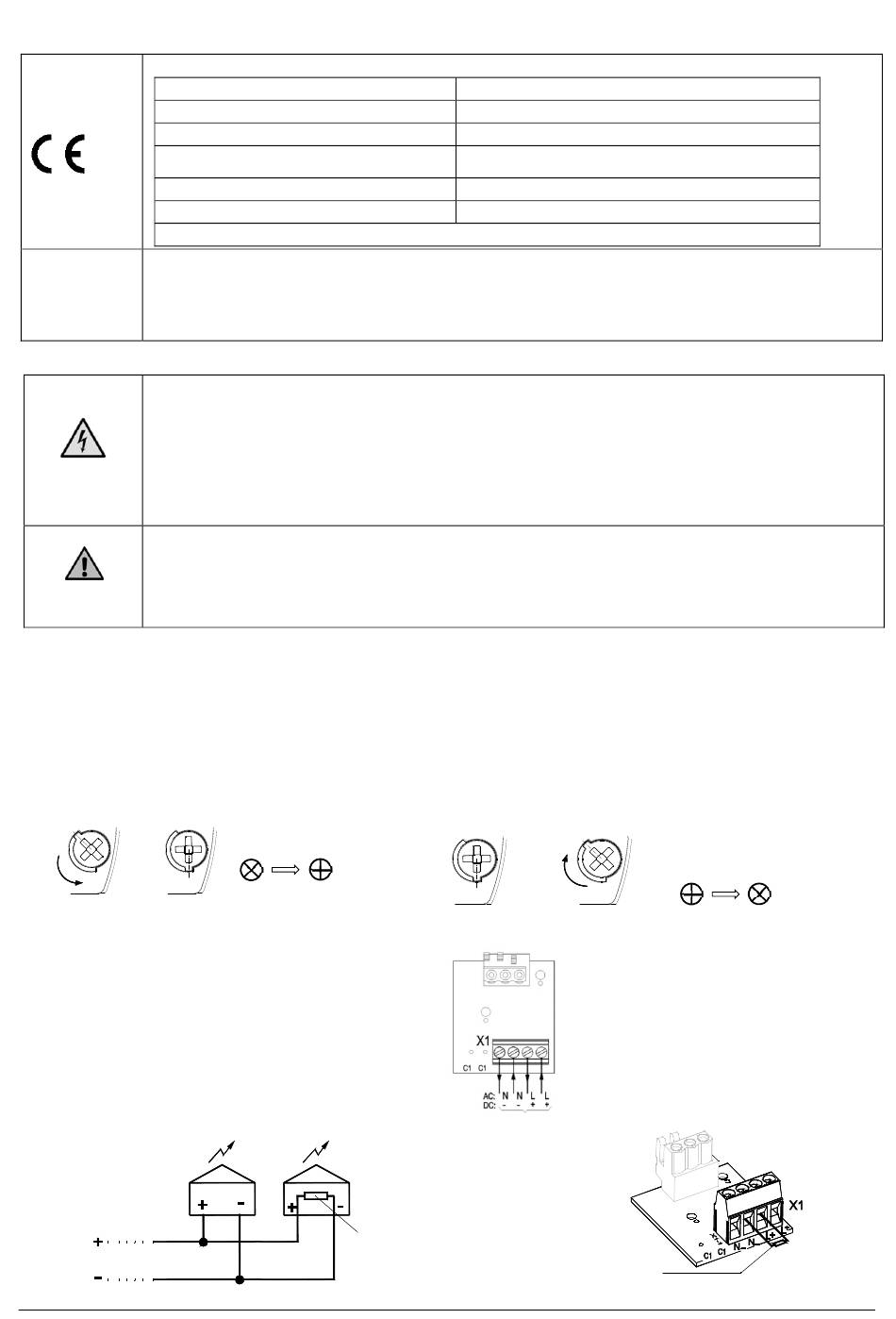

Admissions
(valable pour les appareils signalés)
Règlement sur
PY X-L-15-CPR: VdS 0786-CPR-21563
les produits de
Tension de service
construction
(305/2011/CE)
Plage de tension de service selon EN 54-23
Couleur du capot
Plage de signalisation
17
Classe de protection environnementale
Position de montage
Le test a été effectué en utilisant le raccord fileté de membrane livré et les perçages extérieurs de fixation.
PY X-L-15-CPR: G217100, pour les caractéristiques voir le Règlement sur les Produits de construction (305/2011/CE)
Couleurs du capot : Rouge, clair
VdS
PY X-L-15-CPR: G218006, pour les caractéristiques voir le Règlement sur les Produits de construction (305/2011/CE)
Couleurs du capot : blanc, jaune, orange, vert, bleu. Ces couleurs de capot ne sont pas certifiées selon l'EN54-23 et
ne peuvent pas être utilisées pour l'alarme en cas d'incendie.
Consignes de sécurité :
Risque de mort par décharge électrique
Respecter les consignes suivantes avant toute intervention à l'appareil:
- Couper la tension avant d'ouvrir l'appareil.
- Attendre 5 minutes avant d'ouvrir le boîtier
DANGER
- Toute intervention sur l'appareil doit être exclusivement effectuée par du personnel autorisé et con-
formément à la législation en vigueur.
- La mise sous tension ne doit être effectuée que si le boîtier est correctement fermé et verrouillé.
Risque de blessure lié aux arêtes coupantes ou aux pièces à haute température
- Le port de gants de protection est recommandé pour les travaux d'installation, de montage et de
maintenance préventive ou corrective.
ATTENTION
- Pour éviter un risque d'endommagement de l'acuité visuelle, il convient d'éviter le contact visuel direct
et permanent avec la lampe.
- La tension d'alimentation indiquée sur la plaque signalétique doit être vérifiée avant la mise en service. Une tension de service incor-
recte peut entraîner un endommagement ou la destruction de l'appareil.
- Il convient de veiller, lors de l'installation, que les cordons d'alimentation ne sont pas soumis à des contraintes de traction ou de tor-
sion. Attention : les appareils ne sont pas destinés à une utilisation mobile.
- AVERTISSEMENT : Lors de l'installation, maintenir les câblages éloignés des bords coupants, coins et composants internes.
- Le fonctionnement de l'appareil n'est garanti que si les parties supérieure et inférieure sont assemblées correctement.
- La lampe est équipée avec une protection contre l'inversion de polarité. Pas de fonction en cas de l'inversion de la polarité!
Ouverture du boîtier
1. 2.
3/8
L'appareil est livré en état non verrouillé.
Des bouchons de plombier sont disponibles en accessoires pour les vis du boîtier.
Raccordement à la tension de service :
(Platine de raccordement dans la partie inférieure)
Toutes les bornes sont disponibles en double.
Ainsi, il est possible de procéder à un simple raccordement
Résistance pour la surveillance de ligne :
085 501 996d
La partie supérieure peut
être retirée en desserrant
les quatre vis du couvercle
( )
Résistance pour surveillance de ligne (1KOhm) au
niveau du raccordement à la tension de service.
Position de la résistance en branchement en paral-
lèle de plusieurs feux flash sur le dernier appareil.
Ôter les résistances qui ne sont pas nécessaires.
rouge, clair / 0,5 Hz,
EN 54-23 Catégorie O:
voir document 30396-005-1
voir document 30396-005-1
Fermeture du boîtier
1.
3/8
Raccordement à la tension de service
9
24V CC
19,2 – 28,8 V CC
0,75 Hz, 1 Hz
Type B
2.
Le boîtier se referme en
tournant les vis du couvercle
jusqu'en position finale pour
le verrouillage.
( )
30396-004-2d
