Messa in funzione
Precauzioni da adottare:
- Il collegamento elettrico deve essere realizzato esclusivamente a opera di personale autorizzato e in conformità alle pre-
scrizioni attualmente in vigore.
- Pericolo: presenza di alta tensione.
- Prima dell'apertura accertarsi che l'apparecchio non sia sotto tensione.
- Prima della messa in funzione verificare la tensione di alimentazione riportata sulla targhetta identificativa. Una tensione
d'esercizio errata può provocare danni al dispositivo o la distruzione dello stesso.
- In fase di installazione controllare il cavo di collegamento al fine di prevenirne la trazione e la torsione.
Attenzione: questi segnalatori non sono progettati per un uso mobile.
- AVVERTENZA: in fase di installazione mantenere la cavetteria a distanza da componenti interni, angoli e spigoli vivi.
- Il funzionamento dell'apparecchio è garantito solo se la sezione superiore e la sezione inferiore sono collegate correttamente.
- Per prevenire danni alla vista, non fissare la luce accesa.

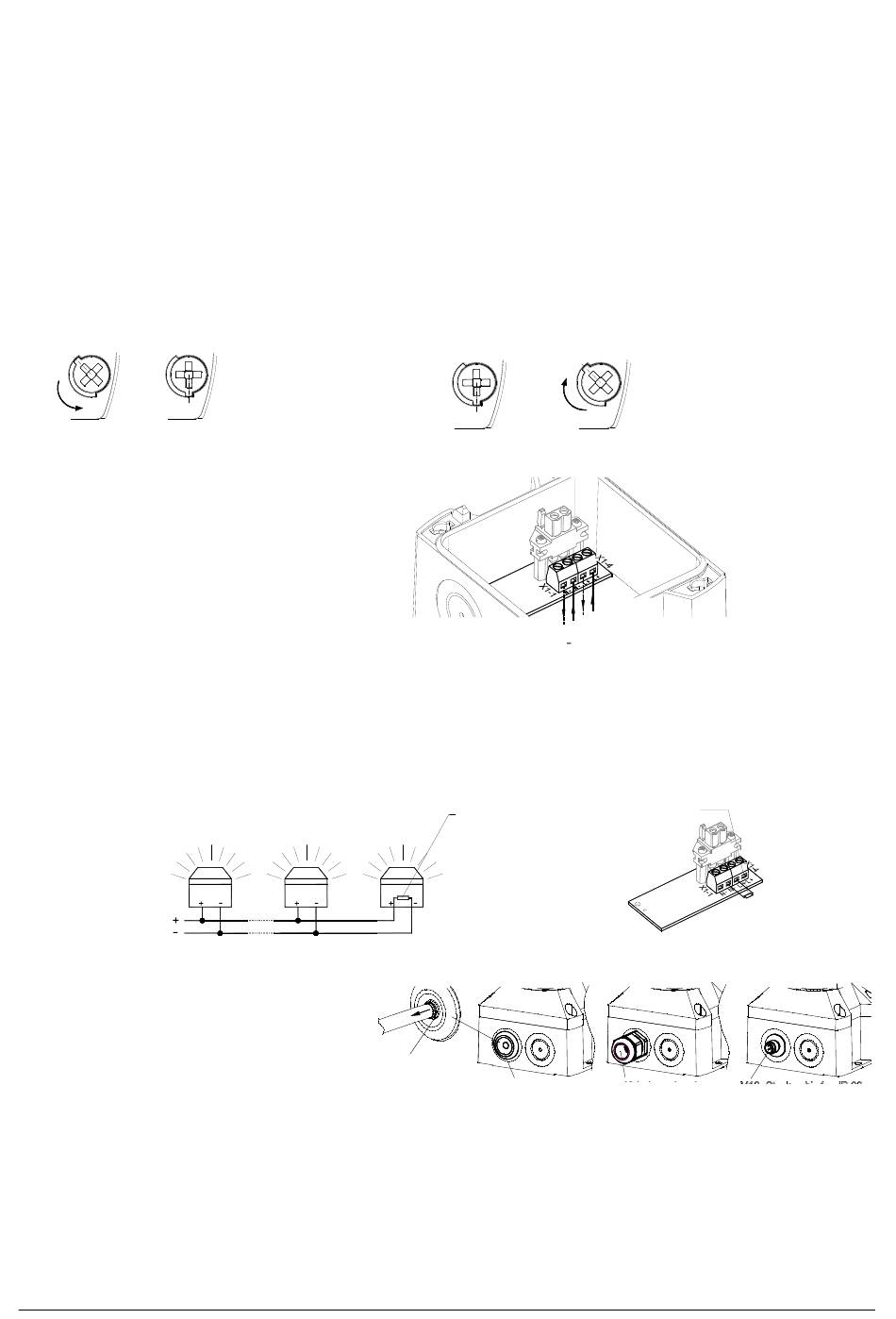

Apertura della custodia:
1. 2.
3/8
L'apparecchio viene fornito non chiuso.
Come accessori sono disponibili tappi sigillanti per le viti della custodia.

Collegamento elettrico:

Scheda di collegamento
nella sezione inferiore
Opzione SSM (modulo soft start, solo 24V CC):
- Limitazione della corrente allo spunto a max. 2,1 A.
- Commutazione della tensione d'esercizio al dispositivo solo a partire da > 7V
- Resistenza per il monitoraggio cavi collegata
Intervallo della tensione d'esercizio: 18V – 30V CC
Collegamento di una resistenza
per il monitoraggio dei cavi:
Passaggi per cavi
Per garantire il grado di protezione indicato
occorre montare passaggi per cavi con un
grado di protezione IP 66 nelle aperture ap-
positamente previste. Il nipplo a membrana
fornito può essere sostituito da un raccordo
pressacavo o da un connettore M12 con
flangia M20.
Manutenzione, assistenza, riparazione
L'apparecchio non necessita di una particolare manutenzione. Per la pulizia esterna utilizzare un detergente neutro senza
solventi.
La luce flash può essere utilizzata solo se perfettamente integra e nel rispetto dei dati tecnici specificati. Eventuali modifiche e
alterazioni così come l'impiego errato o non consentito e il mancato rispetto delle istruzioni riportate nel presente manuale
comportano l'esclusione della garanzia.
Per eventuali sostituzioni di componenti utilizzare solo pezzi di ricambio originali. Gli interventi di riparazione vengono effet-
tuati in linea di massima presso l'officina del costruttore.
085 501 949o
Rimuovere la sezione
superiore allentando le
quattro viti del coperchio
IP66 solo quando la guarni-
zione è rivolto verso l'esterno.
Una volta concluso il mon-
taggio del cavo, eliminare i
residui di membrana.
Chiusura della custodia
1. 2.
3/8
X1
L
+
Collegamento della
Betriebsspannungs-
N
tensione d'esercizio
anschluss
Resistenza per monitoraggio cavi (1Kohm) sul
Widerstand für Leitungsüberwachung (1KOhm)
collegamento della tensione d'esercizio
am Betriebsspannungsanschluss.
In caso di collegamento in parallelo di
Position des Widerstandes bei Parallelschaltung
più apparecchi, la resistenza viene posizionata
von mehreren Leuchten im letzten Gerät.
nell'ultimo apparecchio.
Nicht benötigte Widerstände entfernen.
Rimuovere le resistenze
non necessarie.
Nipplo a membrana
IP 66 (fornito)
30320-004o
Chiudere la custodia
ruotando le viti del coperchio
in posizione definitiva fino al
bloccaggio.
X1
Raccordo pressacavo
Connettore M12 IP 66
IP 66
(per apparecchi a
bassa tensione)
