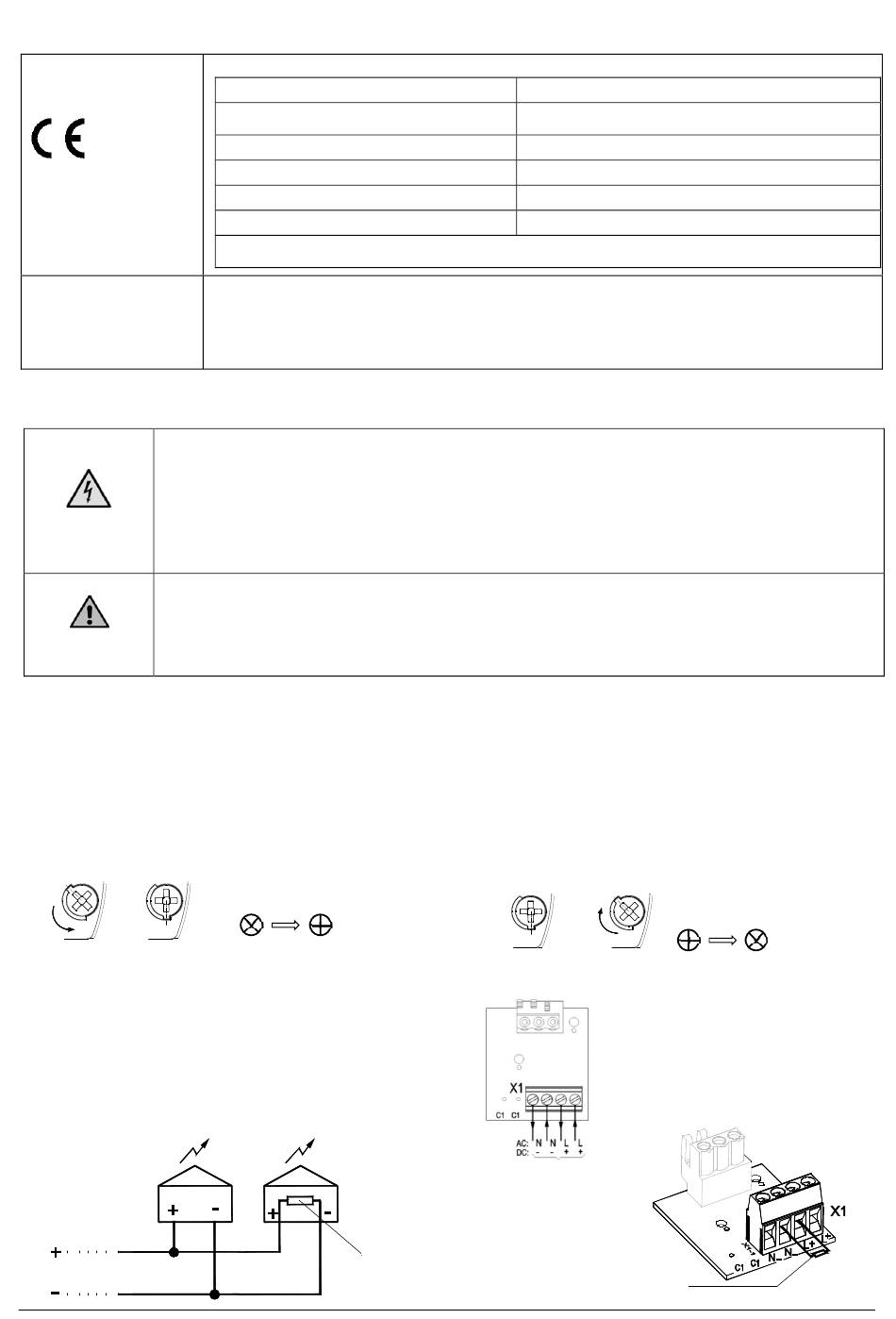

Ввод В Эксплуатацию - Pfannenberg PY X-L-15-CPR Betriebs- Und Montageanleitung

Допуски
(только для оборудования с маркировкой)
Директива Европейского
Союза по строительным
изделиям (305/2011/EC)
17
VdS
Ввод в эксплуатацию
Указания по технике безопасности:
Опасность для жизни от удара электрическим током
При выполнении каких-либо работ на устройстве необходимо учитывать следующее.:
- Прежде чем открыть устройство, требуется отключить питание
- Подождать 5 минут перед тем, как открыть корпус.
ОПАСНОСТЬ
- Все работы должен выполнять только уполномоченный персонал в соответствии с предписаниями
действующего законодательства.
- Подача рабочего напряжения разрешается только при закрытом корпусе.
Имеется опасность получения травм при контакте с острыми краями и горячими
компонентами.
- При установке, монтаже и обслуживании оборудования рекомендуется надевать перчатки.
ВНИМАНИЕ
-
Чтобы исключить отрицательное влияние на зрение, не рекомендуется долго смотреть на
включенную проблесковую лампу.
- Перед вводом в эксплуатацию следует проверить соответствие напряжения данным, указанным на заводской табличке.
При подключении неверного напряжения оборудование может быть повреждено или выведено из строя.
- Во время монтажа необходимо предусмотреть меры, чтобы проводка не могла быть вытянута или перекручена. Следует
принять во внимание, что данные устройства не являются переносными.
- ВНИМАНИЕ! При монтаже кабель не должен касаться острых краёв, углов и внутренних компонентов.
- Корректная работа устройства гарантируется только в том случае, если верхняя и нижняя части смонтированы правильно.
- Устройство оснащено защитой от неправильного подключения полюсов. При неправильной полярности устройство не
работает!
Открывание корпуса
1. 2.
3/8
Устройство поставляется в открытом состоянии.
В качестве аксессуаров предлагаются пломбировочные пробки.
Электрическое подключение: (
Все клеммы имеют двойное исполнение,
что упрощает монтаж электропроводки.
Резистор контроля цепи:
085 501 996d
PY X-L-15-CPR: VdS 0786-CPR-21563
Рабочее напряжение
Диапазон рабочего напряжения согласно
EN54-23
Цвет линзы
Область применения оповещения
Класс защиты окружающей среды
Монтажное положение
Испытания проводились с использованием мембранного ниппеля (в комплекте) и внешних
крепежных отверстий.
PY X-L-15-CPR: G217100, см. Директиву ЕС по строительным изделиям (305/2011/EC)
Цвет линзы: красный, прозрачный
PY X-L-15-CPR: G218006, см. Цвет линзы: белый, жёлтый, оранжевый, зелёный, синий. Колпаки этого
цвета не сертифицированы на соответствие стандарту EN54-23 и не должны использоваться для
оповещения о пожаре.
Верхнюю часть можно
снять после поворота
винтов крышки.
( )
Плата в нижней части)
Элемент сопротивления для контроля цепи
(1 кОм) на соединении рабочего напряжения.
Позиция элемента сопротивления при
параллельном подключении нескольких огней к
последнему устройству.
Лишнее сопротивление удалить.
красный, прозрачный / 0,5 Гц,
EN 54-23 категория O: см. документ 30396-005-1
Закрывание корпуса
1.
Подключение рабочего
напряжения
12
24 В пост.тока
19,2 – 28,8 В пост.тока
0,75 Гц,
Б
см. документ 30396-005-1
Корпус закрывается путём
2.
поворота винтов крышки до
фиксации в конечном
положении.
3/8
(
1 Гц
)
30396-004-2d
