Omologazioni
(solo per dispositivi con marcatura)
Regolamento sui prodotti
da costruzione
(305/2011/CEE)
In preparazione
17
VdS
In preparazione
Messa in funzione
Precauzioni da adottare:
- Il collegamento elettrico deve essere realizzato esclusivamente ad opera di personale autorizzato e in conformità alle pre-
scrizioni attualmente in vigore.
- Pericolo: presenza di alta tensione.
- Prima dell'apertura accertarsi che l'apparecchio non sia sotto tensione.
- Prima della messa in funzione verificare la tensione di alimentazione riportata sulla targhetta identificativa. Una tensione
d'esercizio errata può provocare danni al dispositivo o la distruzione dello stesso.
- In fase d'installazione controllare il cavo di collegamento al fine di prevenirne la trazione e la torsione.
Attenzione: questi segnalatori non sono progettati per un uso mobile.
- AVVERTENZA: in fase d'installazione mantenere la cavetteria a distanza da componenti interni, angoli e spigoli vivi.
- Il funzionamento dell'apparecchio è garantito solo se la sezione superiore e la sezione inferiore sono collegate correttamente.
- Per prevenire danni alla vista, non fissare la luce accesa.
- Il dispositivo è dotato di protezione per inversione di polarità. Nessuna funzione quando le connessioni sono invertite!

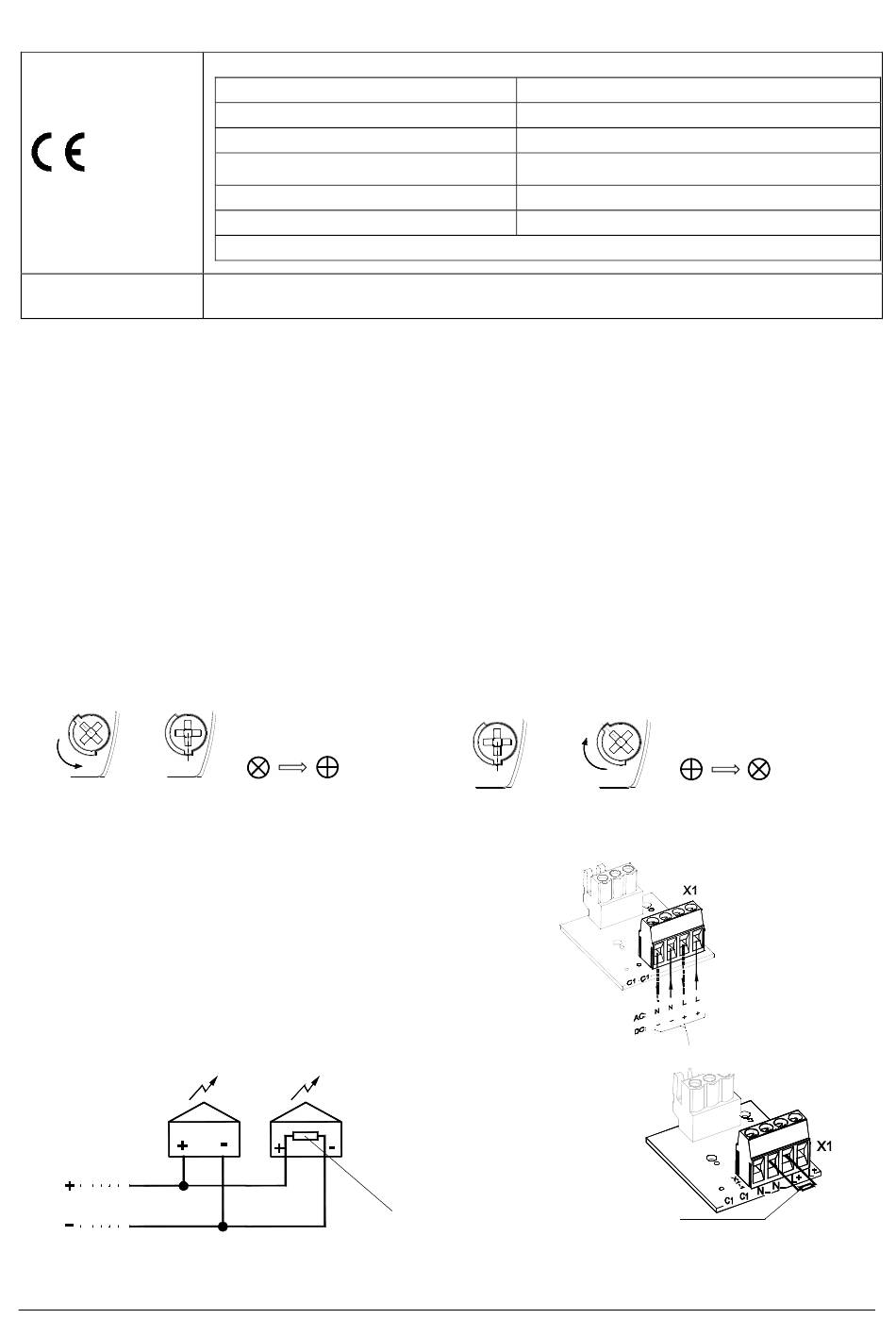

Apertura della custodia:
1. 2.
3/8
L'apparecchio viene fornito non chiuso.
Come accessori sono disponibili tappi sigillanti per le viti della custodia.

Collegamento elettrico:

(Scheda nella sezione inferiore)
Installazione di una resistenza per monitoraggio cavi:
085 501 996a
PY X-L-15-CPR: VdS 0786-CPR-xxxxx
Tensione nominale
Intervallo di tensione secondo EN54-23
Colore calotta
Volume di copertura
Classe di protezione ambientale
Posizione di montaggio
La verifica è stata effettuata utilizzando il nipplo a membrana fornito e i fori di fissaggio esterni.
PY X-L-15: Gxxxx
Per i dati vedere il regolamento sui prodotti da costruzione (305/2011/CEE)
Colori calotta: Trasparente neutro, bianco, giallo, arancione, rosso, verde, blu
Rimuovere la sezione
superiore allentando le
quattro viti del coperchio
( )
rosso, trasparente neutro / 0,5Hz, 0,75Hz, 1 Hz
Chiusura della custodia:
1.
3/8
Resistenze per monitoraggio cavi (1KOhm) sul
collegamento della tensione d'esercizio.
In caso di collegamento in parallelo di più
apparecchi, la resistenza viene posizionata
nell'ultimo apparecchio.
Rimuovere le resistenze non necessarie.
14
24V CC
19,2 – 28,8 V CC
EN 54-23 Categoria O:
Vedere documento 30396-005-1
Tipo B
Vedere documento 30396-005-1
2.
Chiudere la custodia ruotando
le viti del coperchio in posizione
definitiva fino al bloccaggio.
(
Collegamento della tensione
d'esercizio
)
30396-004-2a
