2.3.1

Montage auf die Hutschiene

 Montieren Sie das Gerät auf eine 35-mm-Hutschiene nach
DIN EN 60175.
 Hängen Sie die obere Rastführung des Gerätes in die Hutschiene ein und
drücken Sie das Gerät nach unten gegen die Hutschiene bis zum
Einrasten.

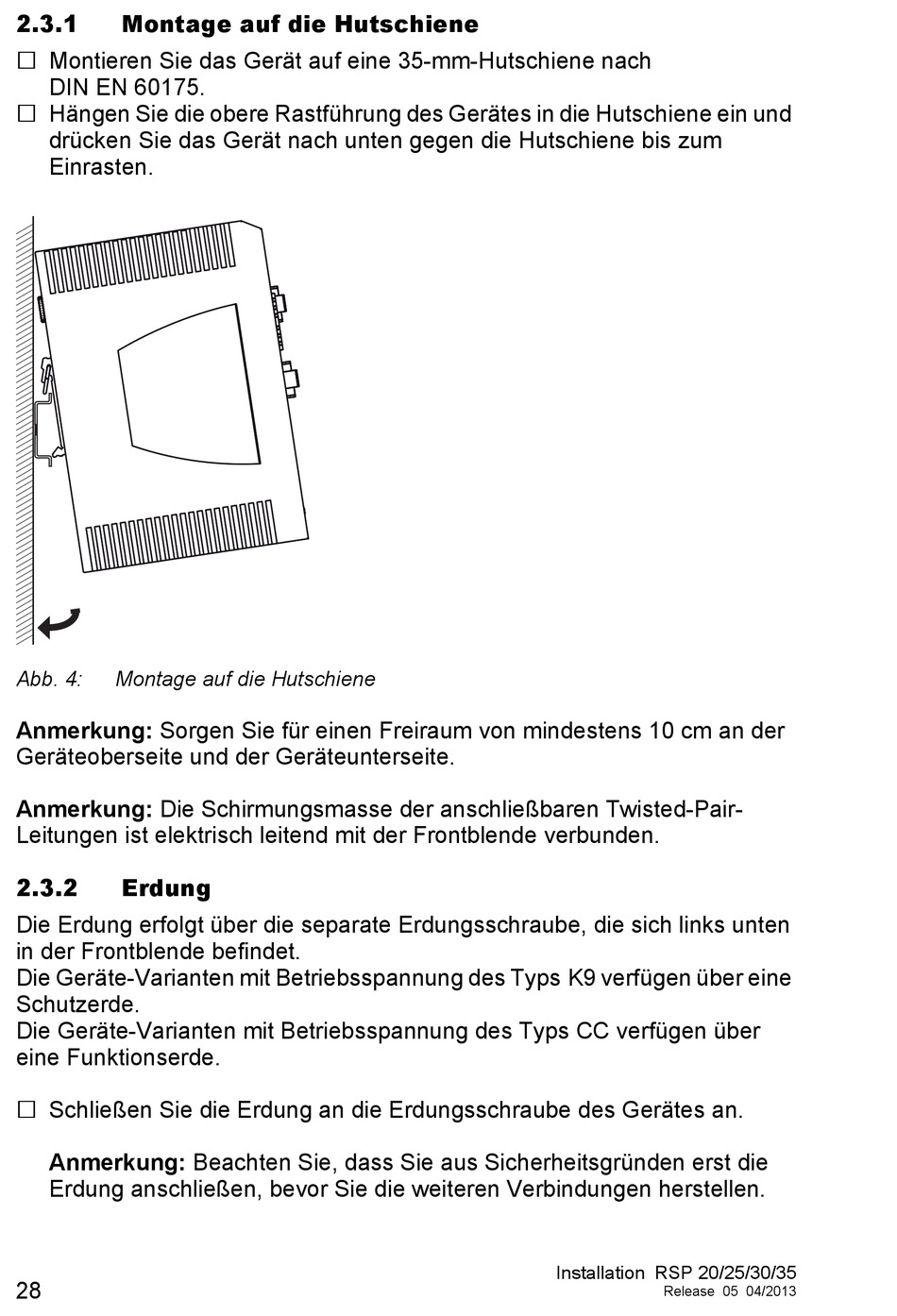

Abb. 4: Montage auf die Hutschiene
Anmerkung: Sorgen Sie für einen Freiraum von mindestens 10 cm an der
Geräteoberseite und der Geräteunterseite.
Anmerkung: Die Schirmungsmasse der anschließbaren Twisted-Pair-
Leitungen ist elektrisch leitend mit der Frontblende verbunden.
2.3.2

Erdung

Die Erdung erfolgt über die separate Erdungsschraube, die sich links unten
in der Frontblende befindet.
Die Geräte-Varianten mit Betriebsspannung des Typs K9 verfügen über eine
Schutzerde.
Die Geräte-Varianten mit Betriebsspannung des Typs CC verfügen über
eine Funktionserde.
 Schließen Sie die Erdung an die Erdungsschraube des Gerätes an.
Anmerkung: Beachten Sie, dass Sie aus Sicherheitsgründen erst die
Erdung anschließen, bevor Sie die weiteren Verbindungen herstellen.
