Technische beschrijving

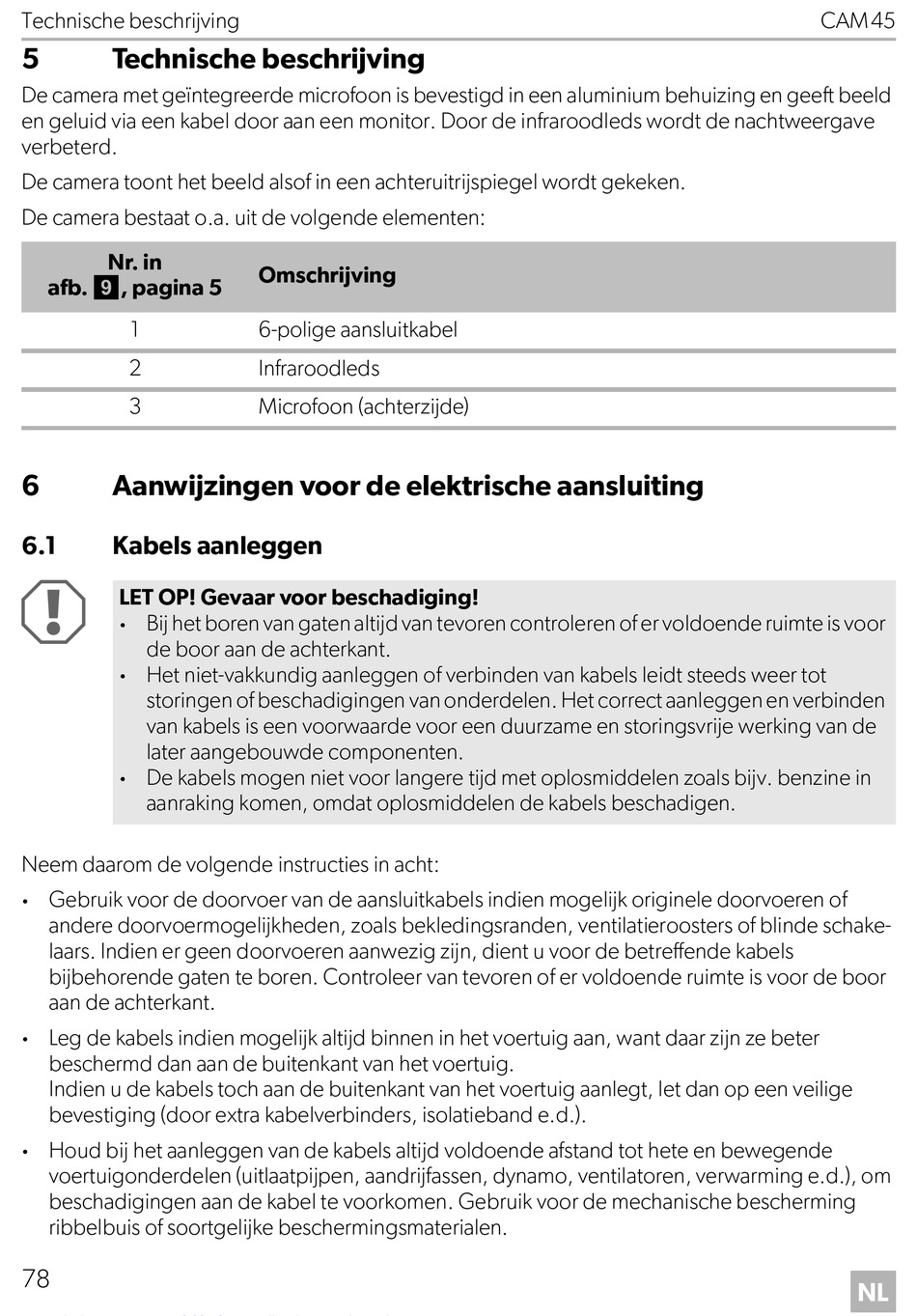

5 Technische beschrijving
De camera met geïntegreerde microfoon is bevestigd in een aluminium behuizing en geeft beeld
en geluid via een kabel door aan een monitor. Door de infraroodleds wordt de nachtweergave
verbeterd.
De camera toont het beeld alsof in een achteruitrijspiegel wordt gekeken.
De camera bestaat o.a. uit de volgende elementen:
Nr. in
afb. 9, pagina 5
1
2
3
6

Aanwijzingen voor de elektrische aansluiting

6.1 Kabels aanleggen
A
LET OP! Gevaar voor beschadiging!
•
Bij het boren van gaten altijd van tevoren controleren of er voldoende ruimte is voor
de boor aan de achterkant.
•
Het niet-vakkundig aanleggen of verbinden van kabels leidt steeds weer tot
storingen of beschadigingen van onderdelen. Het correct aanleggen en verbinden
van kabels is een voorwaarde voor een duurzame en storingsvrije werking van de
later aangebouwde componenten.
•
De kabels mogen niet voor langere tijd met oplosmiddelen zoals bijv. benzine in
aanraking komen, omdat oplosmiddelen de kabels beschadigen.
Neem daarom de volgende instructies in acht:
•
Gebruik voor de doorvoer van de aansluitkabels indien mogelijk originele doorvoeren of
andere doorvoermogelijkheden, zoals bekledingsranden, ventilatieroosters of blinde schake-
laars. Indien er geen doorvoeren aanwezig zijn, dient u voor de betreffende kabels
bijbehorende gaten te boren. Controleer van tevoren of er voldoende ruimte is voor de boor
aan de achterkant.
•
Leg de kabels indien mogelijk altijd binnen in het voertuig aan, want daar zijn ze beter
beschermd dan aan de buitenkant van het voertuig.
Indien u de kabels toch aan de buitenkant van het voertuig aanlegt, let dan op een veilige
bevestiging (door extra kabelverbinders, isolatieband e.d.).
•
Houd bij het aanleggen van de kabels altijd voldoende afstand tot hete en bewegende
voertuigonderdelen (uitlaatpijpen, aandrijfassen, dynamo, ventilatoren, verwarming e.d.), om
beschadigingen aan de kabel te voorkomen. Gebruik voor de mechanische bescherming
ribbelbuis of soortgelijke beschermingsmaterialen.
78
Omschrijving
6-polige aansluitkabel
Infraroodleds
Microfoon (achterzijde)
CAM45
NL
