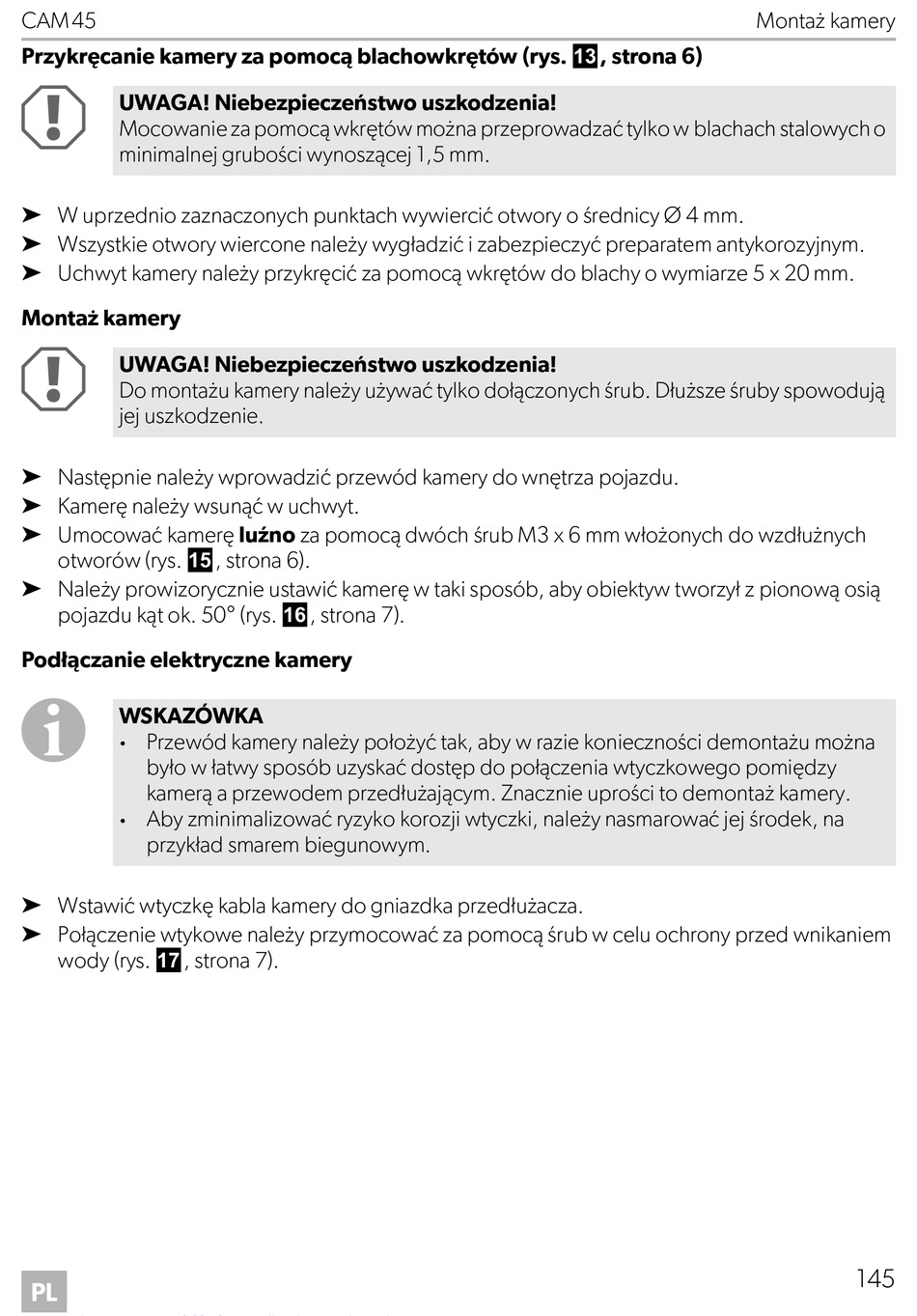

Dometic PERFECTVIEW CAM45 Montage- Und Bedienungsanleitung Seite 145

CAM45
Przykręcanie kamery za pomocą blachowkrętów (rys. c, strona 6)
A
UWAGA! Niebezpieczeństwo uszkodzenia!
Mocowanie za pomocą wkrętów można przeprowadzać tylko w blachach stalowych o
minimalnej grubości wynoszącej 1,5 mm.
➤ W uprzednio zaznaczonych punktach wywiercić otwory o średnicy Ø 4 mm.
➤ Wszystkie otwory wiercone należy wygładzić i zabezpieczyć preparatem antykorozyjnym.
➤ Uchwyt kamery należy przykręcić za pomocą wkrętów do blachy o wymiarze 5 x 20 mm.
Montaż kamery
A
UWAGA! Niebezpieczeństwo uszkodzenia!
Do montażu kamery należy używać tylko dołączonych śrub. Dłuższe śruby spowodują
jej uszkodzenie.
➤ Następnie należy wprowadzić przewód kamery do wnętrza pojazdu.
➤ Kamerę należy wsunąć w uchwyt.
➤ Umocować kamerę luźno za pomocą dwóch śrub M3 x 6 mm włożonych do wzdłużnych
otworów (rys. e, strona 6).
➤ Należy prowizorycznie ustawić kamerę w taki sposób, aby obiektyw tworzył z pionową osią
pojazdu kąt ok. 50° (rys. f, strona 7).
Podłączanie elektryczne kamery
I
WSKAZÓWKA
•
Przewód kamery należy położyć tak, aby w razie konieczności demontażu można
było w łatwy sposób uzyskać dostęp do połączenia wtyczkowego pomiędzy
kamerą a przewodem przedłużającym. Znacznie uprości to demontaż kamery.
•
Aby zminimalizować ryzyko korozji wtyczki, należy nasmarować jej środek, na
przykład smarem biegunowym.
➤ Wstawić wtyczkę kabla kamery do gniazdka przedłużacza.
➤ Połączenie wtykowe należy przymocować za pomocą śrub w celu ochrony przed wnikaniem
wody (rys. g, strona 7).
PL
Montaż kamery
145
