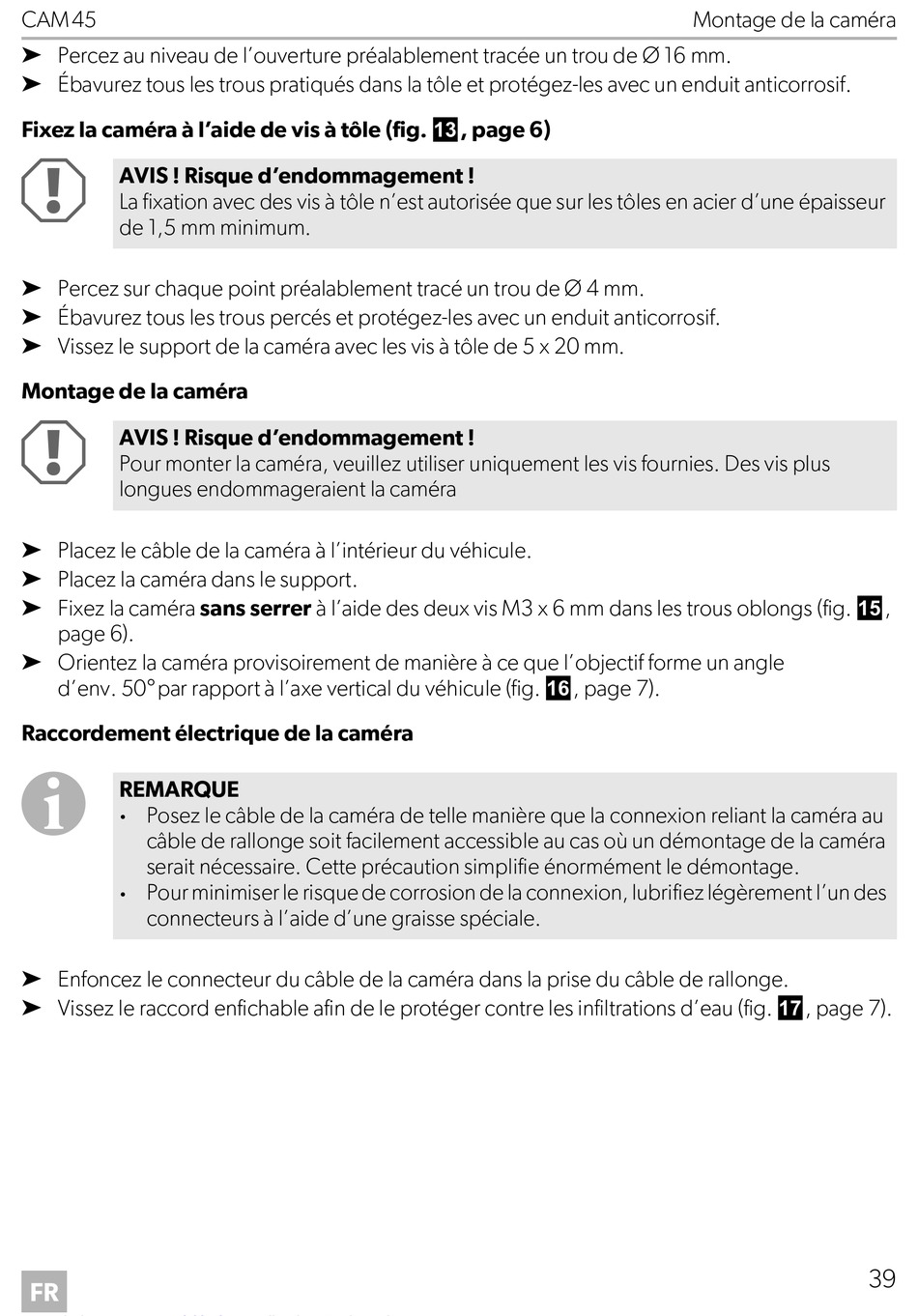

CAM45
➤ Percez au niveau de l'ouverture préalablement tracée un trou de Ø 16 mm.
➤ Ébavurez tous les trous pratiqués dans la tôle et protégez-les avec un enduit anticorrosif.
Fixez la caméra à l'aide de vis à tôle (fig. c, page 6)
A
AVIS ! Risque d'endommagement !
La fixation avec des vis à tôle n'est autorisée que sur les tôles en acier d'une épaisseur
de 1,5 mm minimum.
➤ Percez sur chaque point préalablement tracé un trou de Ø 4 mm.
➤ Ébavurez tous les trous percés et protégez-les avec un enduit anticorrosif.
➤ Vissez le support de la caméra avec les vis à tôle de 5 x 20 mm.
Montage de la caméra
A
AVIS ! Risque d'endommagement !
Pour monter la caméra, veuillez utiliser uniquement les vis fournies. Des vis plus
longues endommageraient la caméra
➤ Placez le câble de la caméra à l'intérieur du véhicule.
➤ Placez la caméra dans le support.
➤ Fixez la caméra sans serrer à l'aide des deux vis M3 x 6 mm dans les trous oblongs (fig. e,
page 6).
➤ Orientez la caméra provisoirement de manière à ce que l'objectif forme un angle
d'env. 50°par rapport à l'axe vertical du véhicule (fig. f, page 7).
Raccordement électrique de la caméra
I
REMARQUE
•
Posez le câble de la caméra de telle manière que la connexion reliant la caméra au
câble de rallonge soit facilement accessible au cas où un démontage de la caméra
serait nécessaire. Cette précaution simplifie énormément le démontage.
•
Pour minimiser le risque de corrosion de la connexion, lubrifiez légèrement l'un des
connecteurs à l'aide d'une graisse spéciale.
➤ Enfoncez le connecteur du câble de la caméra dans la prise du câble de rallonge.
➤ Vissez le raccord enfichable afin de le protéger contre les infiltrations d'eau (fig. g, page 7).
FR
Montage de la caméra
39
